25MHZ højhastighedskrystaloscillator & 32.768Khz 6PF lavhastighedskrystaloscillator

V3.0 versionen begyndte at bruge blyfri proces, stifthovedet er forgyldt stifthoved, mere miljøvenligt

Flash pads er blevet reserveret, og USBDisk && FATFFS rutiner er leveret

WeAct FW Bootloader er blevet brændt ud af fabrikken. Det er en speciel fabriks testversion, og hex er ikke leveret.

Støtter MicroPython programmering, leverer tilgængelig MicroPython firmware, se efter konfigurationsfiler, men leverer ikke tekniske svar!

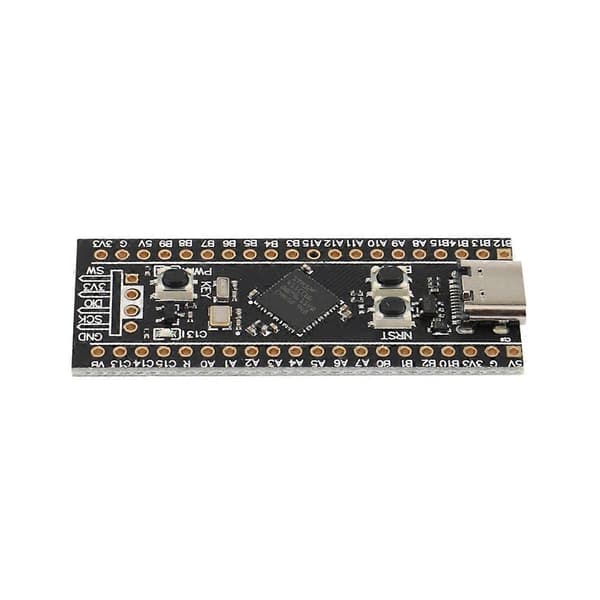

Kort med version V1.3 og derover har 3 knapper, reset knap, BOOT0 knap og brugerknapper.

Sådan indtastes ISP-tilstand

1: Tryk og hold BOOT0-knappen og reset-knappen nede under tændt tilstand, slip derefter reset-knappen, og slip BOOT0-knappen efter 0,5 sekunder

2: Hold BOOT0-tasten nede, når strømmen er slukket, og slip BOOT0-tasten 0,5S efter tænding

DFU-tilstand: brug blot datakablet til at forbinde til computeren, hvis der er et problem med ikke-genkendelse, kan du varme chippen korrekt op (25 Celsius), og derefter genindtaste ISP-tilstand

Seriel porttilstand: brug USB til seriel port til at forbinde PA9 og PA10 på kernekortet

WeAct FW Bootloader

Ingen behov for USB til seriel port, ingen debugger, ingen computerdriver, blot et TYPE-C datakabel til at fuldføre firmware-download

Tryk og hold KEY-knappen nede, klik på reset-knappen, LED C13 blinker, slip KEY-knappen for at indtaste

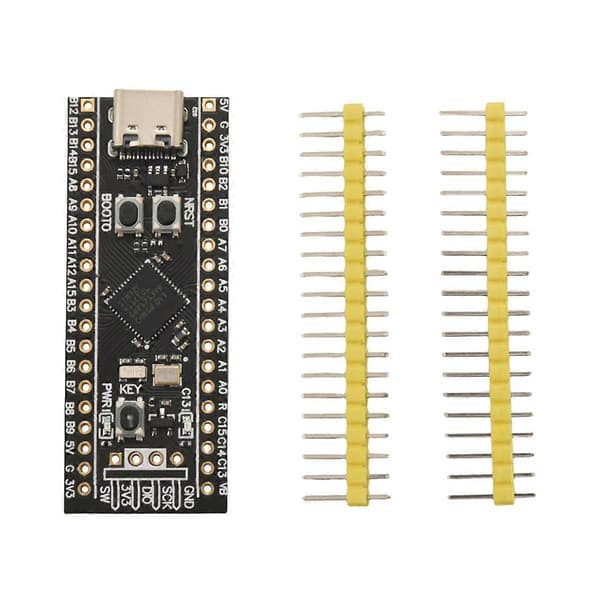

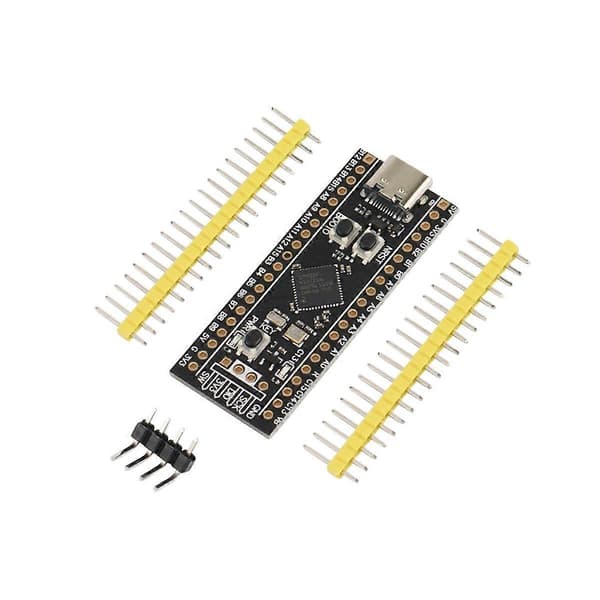

model:STM32F401CEU6

Farve:Sort

Materiale:PCB



Pakkeindhold:

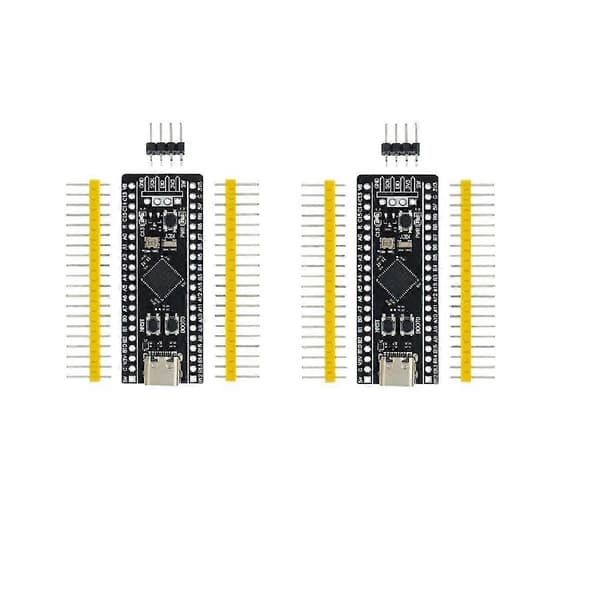

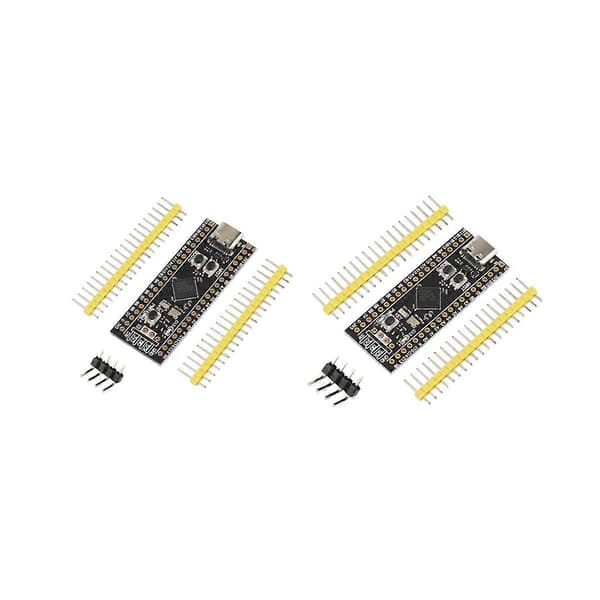

2 * Udviklingskort med stift



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3cm.
