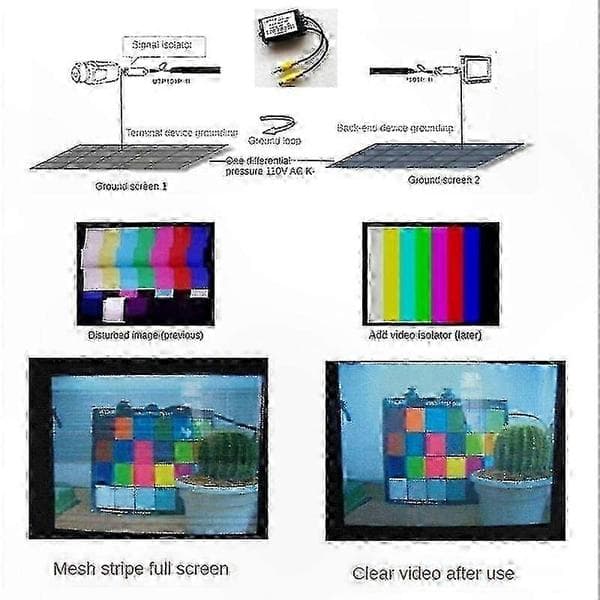

Jordsløjfe-videoisolatoren er designet til at eliminere interferens i CCTV-video- (eller lyd-) signaler forårsaget af jordsløjfe-spænding. Jordsløjfe-interferens opstår, når der er en potentiel forskel mellem de to ender af et videokabel, hvilket resulterer i uønsket AC-strøm gennem afskærmningslaget og udstyrets chassis. Under normale forhold er skærmspændingen 0V; men under jordsløjfe-forhold svinger denne spænding omkring 0V, hvilket potentielt kan forårsage alvorlig videoforvrængning, rivning og interferensmønstre såsom vandrette linjer, retikulering eller snefnugstøj. Videosignaltransmission over afstande, der overstiger 100 meter, øger risikoen for høj jordsløjfe-spænding, som kan beskadige tilsluttet udstyr.

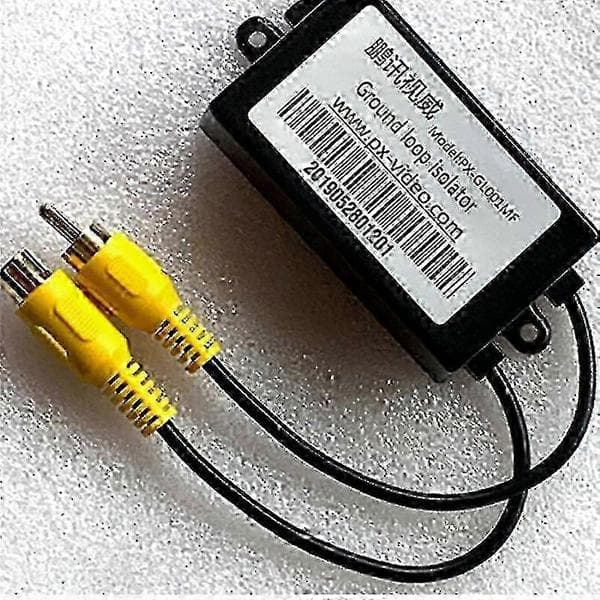

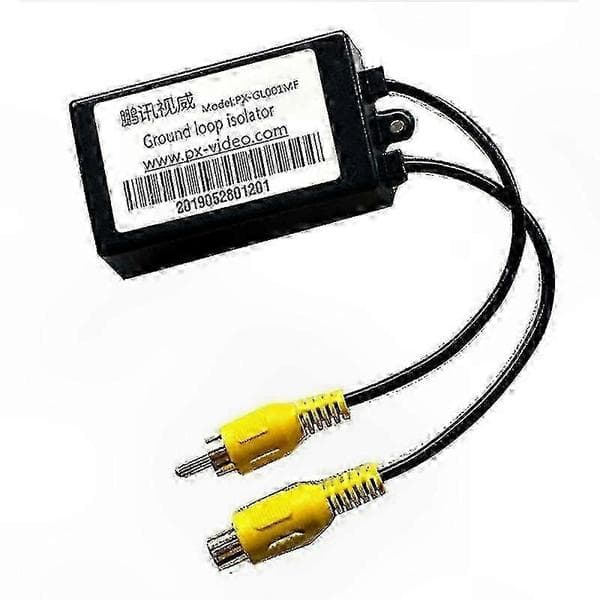

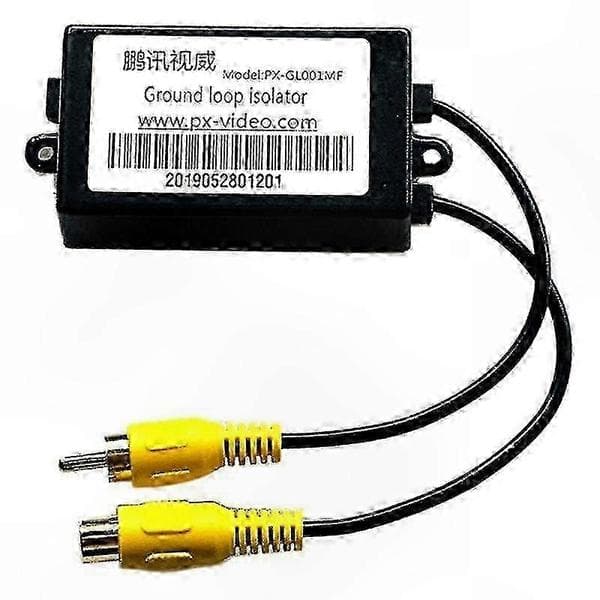

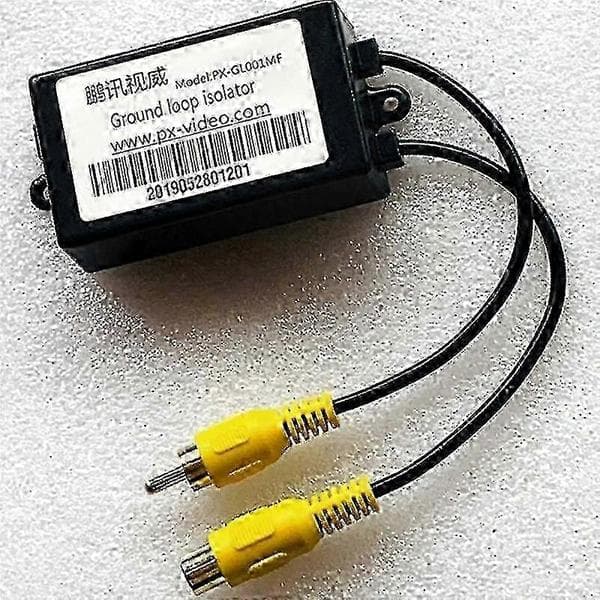

Denne enkeltkanals videoisolator giver galvanisk isolation mellem indgang og udgang og understøtter balancerede eller ubalancerede lyd-/videosignaler. Den inkluderer et integreret common-mode interferensfilter til at undertrykke støj induceret på transmissionskabler. Enheden er velegnet til brug i overvågningssystemer, hjemmevideoopsætninger, computerrum, optagestudier, køretøjs-bakkamerasystemer, KTV'er, barer og bil-lyd-/videoapplikationer – overalt hvor striber, snefnug, vandret korn, rystelser, netmønstre, rivning eller lignende interferens opstår.
Funktioner:
- Indsættelsestab: < 0,01 dB
- Interface: RCA han og hun med pigtail-ledninger
- Impedans: 75 ohm (indgang/udgang)
- Kompatible videostandarder: PAL, NTSC, SECAM
- Indgangsniveau: 1 Vp-p
- Formatoverensstemmelse: CCIR 601 4:2:2
- Standard samplingfrekvens: 13,5 MHz
- Kromatisk aberration: < 1% på tværs af alle mønstre
- Pulsrespons: Multi-element horisontal og vertikal begrænsning
- Analog båndbredde: 10 MHz til 20 MHz
- Faseforskel: < 2 grader
- Forstærkningsforskel: < 2%
- Afstand mellem monteringshuller: 73 mm
- Diameter på monteringshuller: 3 mm
- Driftstemperatur: -25°C til +70°C
- Relativ luftfugtighed: op til 90% (ikke-kondenserende)
- Husmateriale: PVC
- Dimensioner: 63 mm x 36 mm x 21 mm
- Farve: Som vist
Pakken inkluderer: 1 x RCA videoisolator.
Bemærk: Farver kan variere lidt på grund af belysning og skærmindstillinger. Små dimensionsafvigelser (±1–3 cm) kan forekomme på grund af manuel måling.
