1. Ved 64 underinddeling eller 128 underinddeling kan der opnås en god ultra-stille effekt;

2. Arbejdsspænding: 6V-36V, den anbefalede spænding er 12V;

3. Den maksimale strøm på 1,5A, standard er 0,8A;

4. Underinddeling: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;

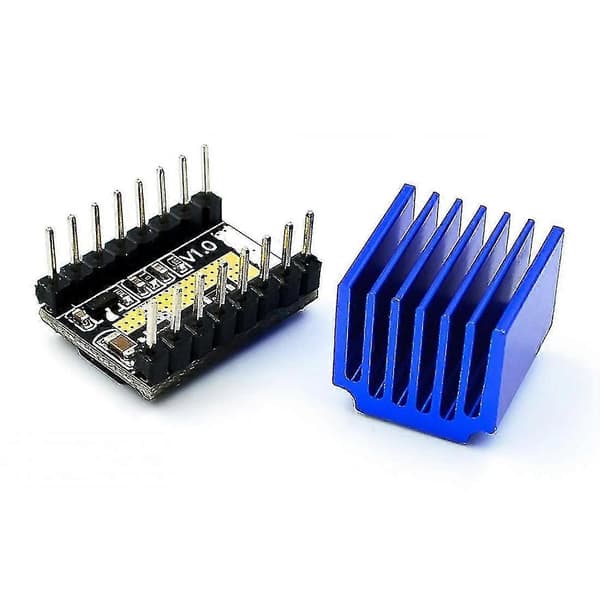

5. Skal tilføje køleplade, hvilket gør varmeafledningen bedre. Sørg for at matche brugen af ​​ventilatorassisteret køling).

Maksimal drivstrøm: 1,8A (standard 0,8A)

Maksimal spænding: 36V (normalt 12V)

Understøtter underinddeling: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;

Produktteknologi: Fire-lags PCB-kort

Produktvægt: 5g

Brugstips: 8729 drevstift er blå på den ene side, sort på den anden side, svarende til farven på stikket på hovedkortet, til oplevelsen.

Underinddelingsindstillingstabel:

Bundkortets underinddelingsjumper fra venstre mod højre er M1, M2, . Jumperhætte sat i som Høj, jumperhætte fjernet som Lav, det:

Efter en lang periode med test er det bedst at bruge 64 sub.

Drivstrømsalgoritme og regulering

1. Drivstrømsalgoritme: i = Vref / 0,5, standard Vref ca. 0,4v, så standardstrømmen på 0,8A, den maksimale strøm på 1,5A

2. Vref måler spændingen ved Gnd og midten af ​​potentiometeret som vist;

3. Sørg for ikke at tilslutte motorspændingsmålingen, eller let at brænde drevet;

4. Målespænding skal tilsluttes strømmen, tilslut ikke bare USB-strømforsyningen.

5. Juster potentiometeret, sørg for at justere potentiometeret lidt, målt igen efter overførslen, for at undgå den strøm, der er forårsaget af overdreven drevforbrænding;

6. Med uret for at øge, mod uret for at reducere;

Farve: sort+blå

Materiale: PCB

Størrelse: 1,5 mm x 2,0 mm

Pakkeindhold:

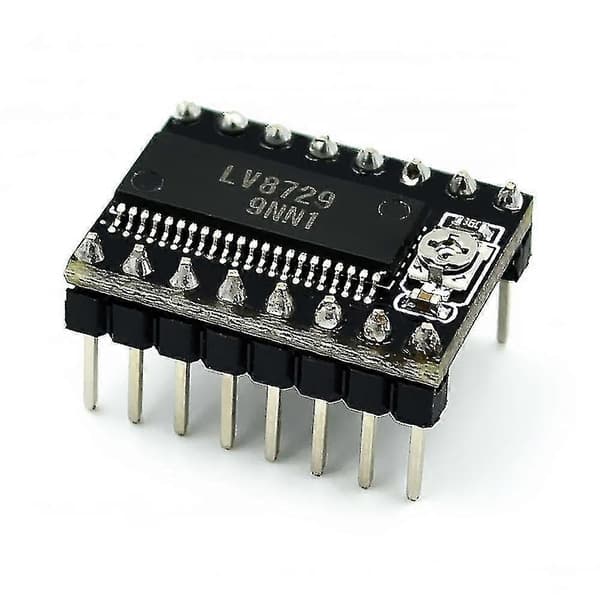

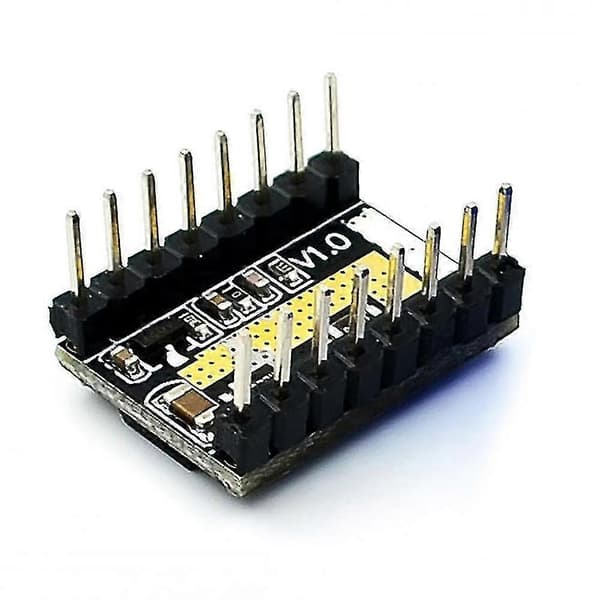

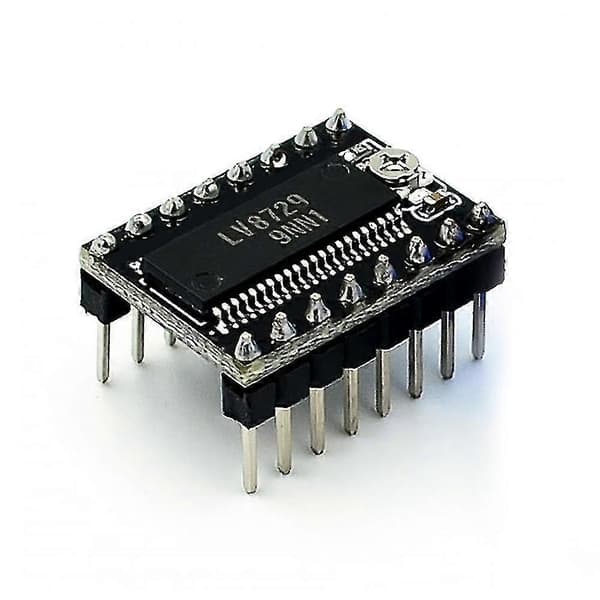

1 x LV8729 drivermodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
