Generatoren bruger encoderen til at justere strøm- og spændingsoutput og ændre parametrene. Encoderknappen bruges til at flytte markøren. Tryk på knappen én gang, markøren flyttes én bit op (med en blinkende prompt), og markørens position bruges til at angive den forskellige outputjusteringsmængde svarende til én puls fra encoderen (0,01, 0,1, 1, 10 (mA eller V)).
Funktioner:

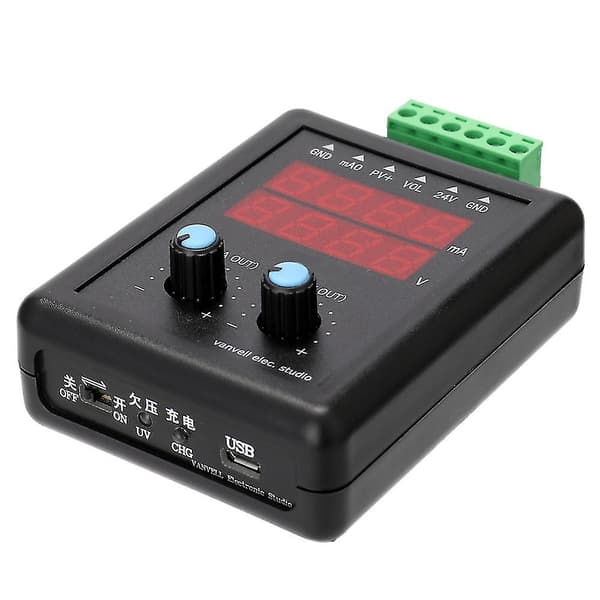

Generatoren med batteri drives af et lithiumbatteri, som kan oplades.
Når batteriet er underspænding, vil underspændingsindikatorerne lyse, sluk venligst generatoren og oplad batteriet i tide.
Hvis generatoren ikke bruges i længere tid, skal du oplade mindst hver 2. måned for at forhindre batteriskader.
MICRO USB drevet og opladet.
1 Strømudgang
Strømudgangsencoderen drejes til højre, outputtet øges; og den drejes til venstre, outputtet reduceres. Du kan ændre markørens position med encoderknappen for at ændre det forskellige output-inkrement og -dekrement (0,01mA, 0,1mA, 1mA, 10mA).
2 Spændingsudgang

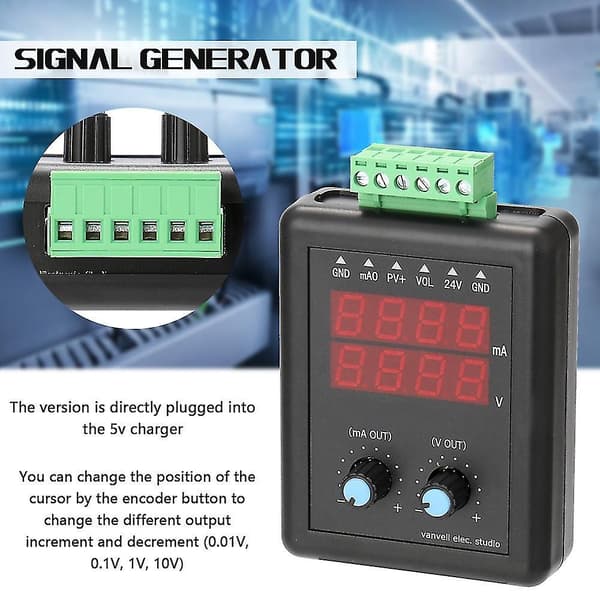

Spændingsudgangsencoderen drejes til højre, outputtet øges; og den drejes til venstre, outputtet reduceres. Du kan ændre markørens position med encoderknappen for at ændre det forskellige output-inkrement og -dekrement (0,01V, 0,1V, 1V, 10V).
3 24 Spændingsudgang 24V vil blive outputtet direkte, når den tændes.
4 Outputkorrektion
Tryk og hold strømudgangsencoderknappen nede i mere end 2 sekunder for at gå ind i korrektionsgrænsefladen. Strømudgangskorrektionsområdet er 9,99 %, og spændingsudgangskorrektionsområdet er 9,99 %. De tilsvarende strøm- og spændingsværdier kan korrigeres ved at dreje den tilsvarende encoder. Tryk på spændingsencoderknappen, indstillingerne gemmes, og tryk på strømkoderknappen, indstillingen annulleres.
Bemærk: På grund af outputchipbegrænsningen kan den minimale outputspænding og -strøm ikke være 0
Specifikationer:

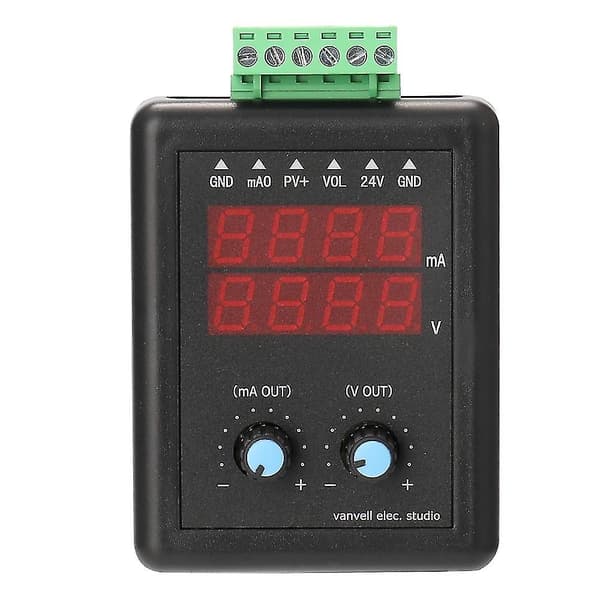

Navn: Signalgenerator

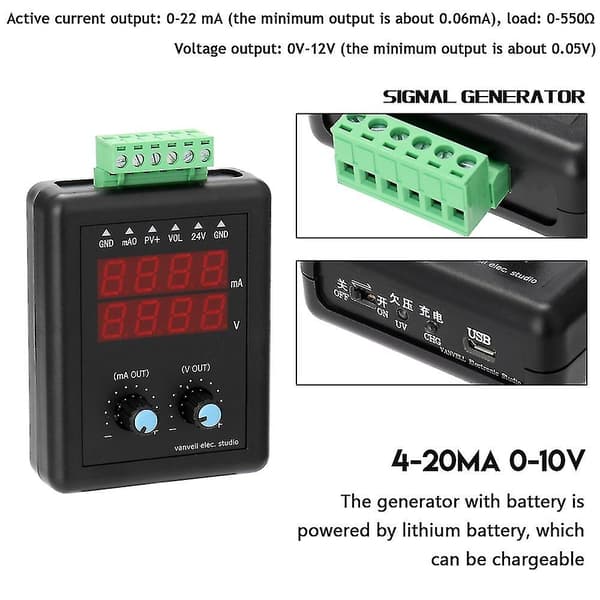

Aktiv strømudgang: 0-22 mA (minimum output er ca. 0,06mA), belastning: 0-550
Passiv strømudgang: 0-22 mA (minimum output er ca. 0,06mA), ekstern strømforsyning op til 30V, belastning: 0-550
Spændingsudgang: 0V-12V (minimum output er ca. 0,05V)
24V spændingsudgang: drivstrøm: 35mA (ikke mere end 35mA)
Driftsmiljø: 0C-50C uden kondens
Varestørrelse: 90 * 70 * 28 mm / 3,54 * 2,76 * 1,10 tommer
Pakkestørrelse: 150 * 100 * 80 mm / 5,91 * 3,94 * 3,15 tommer
Pakkevægt: 120g / 4,23 ounce
Pakkeliste:
1 * Signalgenerator
