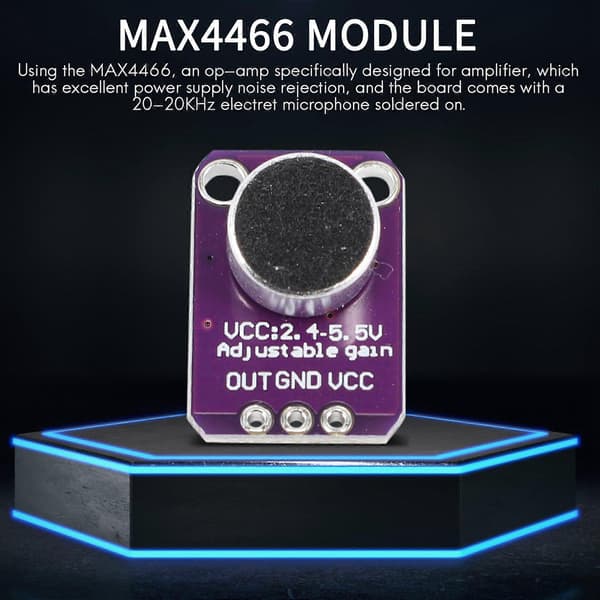

Bruger MAX4466, en operationsforstærker specielt designet til forstærkere, som har støjreduktion til strømforsyningen, og kortet leveres med en 20-20KHz elektretmikrofon loddet på. På bagsiden er der et lille trimmerpotentiometer til justering af forstærkningen.

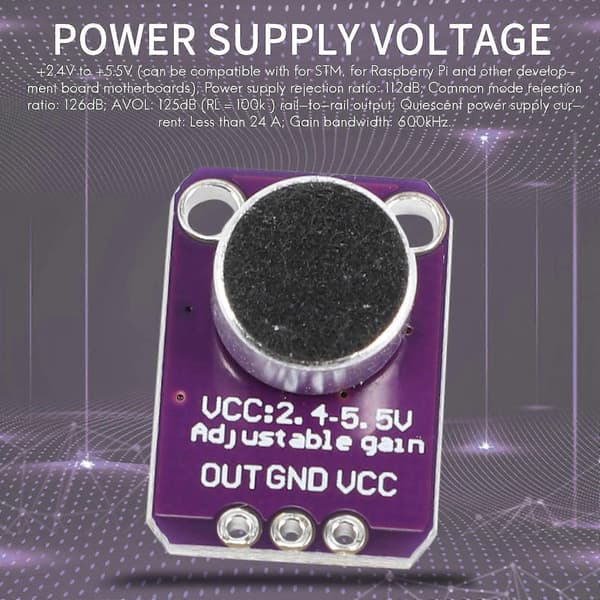

Strømforsyningsspænding: +2,4V til +5,5V (kan være kompatibel med for , for og andre udviklingskort-bundkort); Strømforsyningsafvisningsforhold: 112dB; Common mode afvisningsforhold: 126dB; AVOL: 125dB (RL = 100k) rail-to-rail udgang; Hvilestrøm: Mindre end 24A; Forstærkningsbåndbredde: 600kHz. Udgangen er rail-to-rail, så hvis lyden bliver høj, kan udgangen gå op til 5Vpp!
Anvendelser: Dette breakout board bruges bedst til projekter som stemmeforvrængere, lydoptagelse og lydreaktive projekter, der bruger .
Bemærk: For bedste ydeevne skal du bruge den \"støjsvage\" strømforsyning, der er tilgængelig (på en for , ville dette være 3,3V forsyningen); Til lydreaktive projekter foreslår vi at bruge et driverbibliotek, der kan tage lydinputtet og 'oversætte' det til frekvenser.

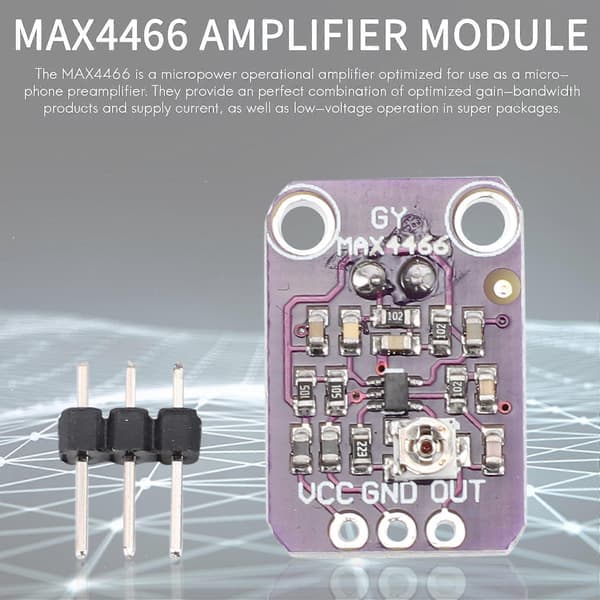

MAX4466 er en lavstrøms operationsforstærker optimeret til brug som mikrofonforforstærker. De giver en perfekt kombination af optimerede forstærkningsbåndbreddeprodukter og strømforsyningsstrøm, samt lavspændingsdrift i en superpakke.
Farve: lilla
Materiale: PCB+metal
Brugsintroduktion:
Tilslut GND til jord, VCC til 2,4-5VDC.
Lydbølgeformen kommer ud fra OUT-pinden. Udgangen vil have en DC-bias på VCC/2, så når den er helt lydløs,
vil spændingen være en konstant VCC/2 volt (den er DC-koblet).
1. Hvis det lydudstyr, du bruger, kræver AC-koblet lyd, skal du placere en 100uF kondensator mellem udgangspinden og indgangen til din enhed.
2. Hvis du tilslutter til en lydforstærker, der har differentielle indgange eller inkluderer afkoblingskondensatorer, er 100uF kondensatoren ikke påkrævet.
3. Hvis du vil tilslutte forstærkeren direkte til højttalere. Hvis du tilslutter til en mikrocontroller-pin, behøver du ikke en forstærker eller afkoblingskondensator - tilslut OUT-pinden direkte til mikrocontrollerens ADC-pin. Bemærk: Udgangspinden er ikke designet til at drive højttalere eller andet end de mindste in-ear hovedtelefoner - du har brug for en lydforstærker (såsom en 3,7W stereo forstærker) Til lydresponsive projekter foreslår vi at bruge et driverbibliotek, der kan tage lydinputtet og 'oversætte' det til frekvenser. Anvendelser: Det bruges i vid udstrækning i mobiltelefoner, digitale repeatere, hovedtelefoner, høreapparater, mikrofonforforstærkere, bærbare computere, talegenkendelsessystemer. Pakkeindhold: 5 x MAX4466 Modul (På grund af computerskærmen kan produktets farve afvige fra billedet) 5 x Pins
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
