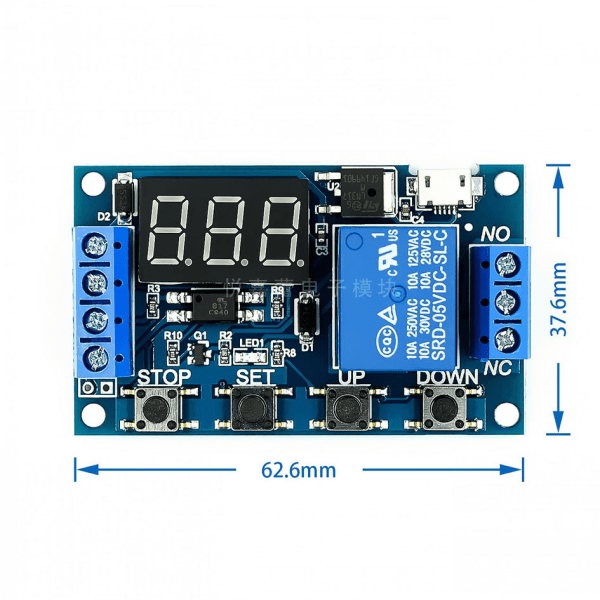

6-30V Justerbar Relæ Timer Cyklus Modul Switch Trigger Forsinkelse Kredsløb Boar

Materiale: Elektriske komponenter.Driftsspænding: 6--30V.Trigger Signal Source: Høj niveau trigger (3.0V-24V), signaljord og systemjord er ikke fælles, hvilket kan øge evnen.system anti-interferens (mulig kortslutning også forbinde med jord fælles )Output kapacitet: kan ikke styre mere end DC 30V 5A AC eller 220V 5A. Optocoupler isolation: forbedre anti-interferens evne, efter indstilling, hukommelse vil forblive på ubestemt tid. Advarsel: relækontakten er passiv og elektrisk produktion; 1 kanal har til/fra kontrolfunktion.Bemærk: Trigger signal kilde: den høje niveau trigger signal jord (3.0V-24V) og systemjorden er ikke i fælles for at forbedre anti-interferens evnen af systemet. Du kan også kortslutte den fælles jord selv) Hvis den overstiger 24V, skal du selv udføre varmeafledningen, og den vil brænde ud, hvis der ikke er varme.Beskrivelse:Arbejdstilstand:P1: Når signalet er udløst, skal du tænde for relæaktiveringstiden og derefter slukke for den; i løbet af OP-perioden efter operationen:1) P1.1: signaludløsning er ikke effektiv2) P1.2: signaludløsning igen, genstart3) P1.3: signalet genstartes udløst, nulstil; afbryd relæet, stop timingP2: giver triggersignalet, tiden efter nedlukningsrelæet CL-strømrelæ OP-tid; derefter timing, sluk for relæetP3.1: giv triggersignalet efter strømrelæets spændingsforsinkelse, CL-afbrydelsestidsforsinkelse; kør derefter cyklus over cyklussignalet igen, stop relæet fra timer; cyklustiden (LOP) kan indstilles P3.2: efter tilslutning. ingen grund til at udløse signal, strømrelætid til OP, relæ CL fra tid; derefter kan driftscyklussen over tid (LOP) indstilles Q4: hold signalfunktionen; hvis der ikke er noget triggersignal, annulleres tiden, relæet forbliver tilsluttet; når signalet forsvinder, slukker OP-timingen relæet; over tid, hvis der ikke er noget signal igen, slettes tiden STOP-udvidelsesfunktionstast: Aktivér relætilstand: som billedet. Dvaletilstand: C-P dvaletilstand: inden for 5 minutter ingen betjening; Nixie-røret lukker den automatiske visning og et funktionsprogram D-Normal tilstand: nixie-rør viser nogensinde Bemærk: Tryk og hold STOP-knappen nede i 2 sekunder for at skifte fra C-P til O-d; Den aktuelle status blinker og vender derefter tilbage til hovedgrænsefladen Størrelse: 6,3*3,8*1,5cm/2,48\"\"*1,50\"\"*0,59\"\"Pakke Inkluder 1 stk x Cycl Timing Circuit Switch

Bemærk: Dataene er alle manuel måling, tillad venligst nogle 1 - 3 cm fejl, på grund af lys- og skærmforskellen, vil der være en vis farveforskel, afhængigt af det fysiske objekt, der modtages.
