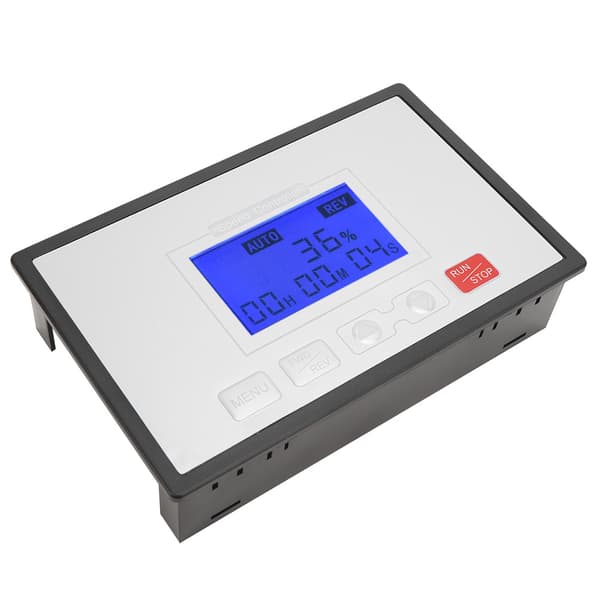

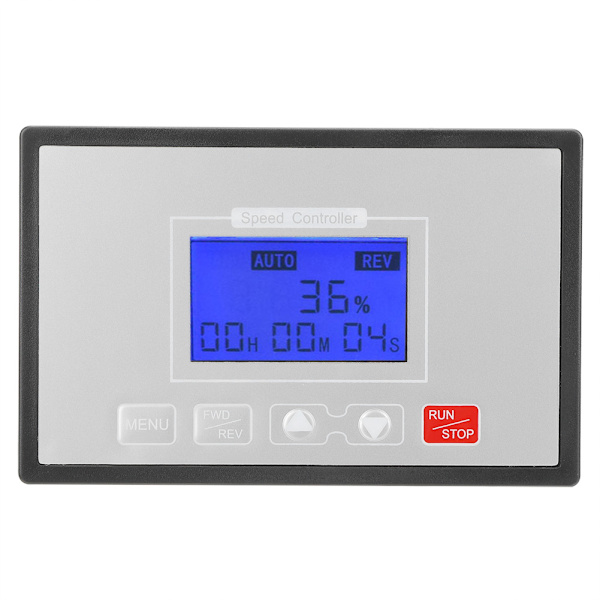

Varetype: DC Motor Hastighedsregulator
Indgangsspænding: DC10-55V (den specifikke spænding skal være lig med motorens nominelle spænding)
Udgangsspænding: Lineær under belastning
Øjeblikkelig strøm: 60A
Kontinuerlig strøm: ≤40A
Hastighedsreguleringstype: Strømregulering
Hastighedsjusteringsmetode: Jog + -
Timing: Ja
Grænsefunktion: Ja
Langsom kørsel Langsom stop: Kan indstilles

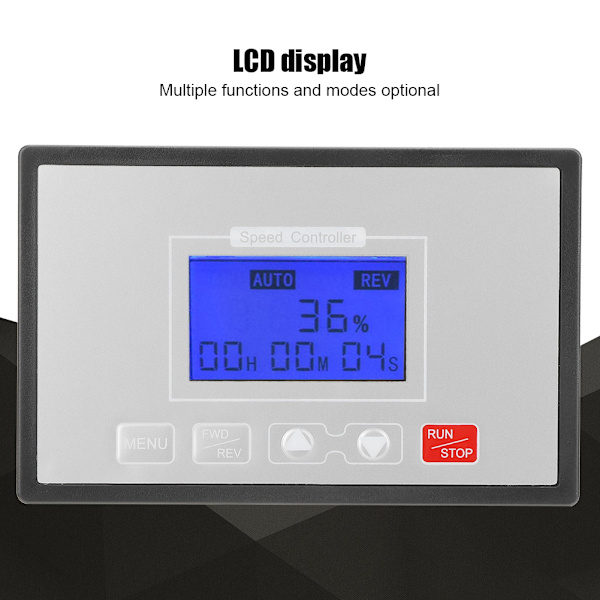

Hastighed Digital Display: 0-100 procent
Hastighedsområde: 0-100%
Kontrolfrekvens: 15KHZ

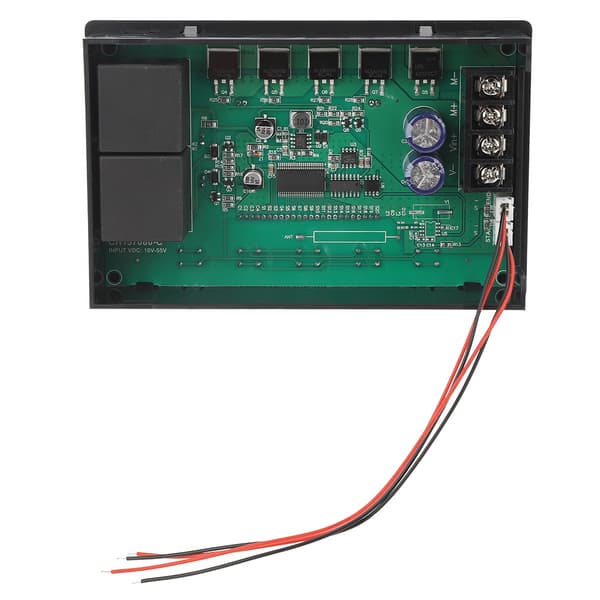

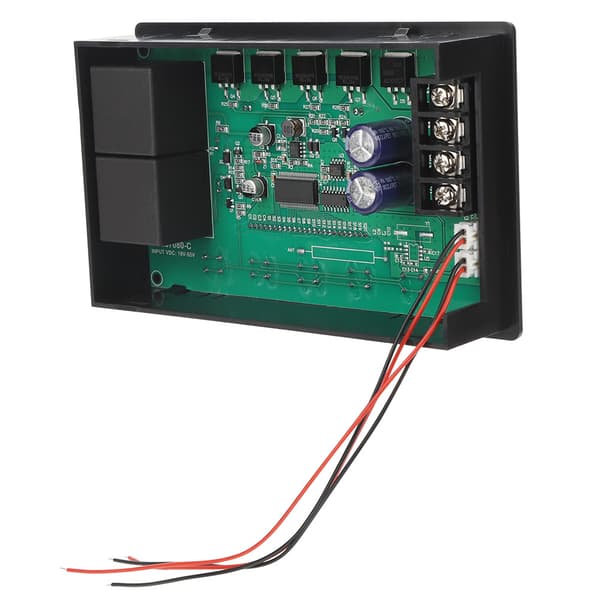

Forbindelsestype: Hegnstype terminal
Supportmotor: Børstemotor
Modulstørrelse: 148x95x36mm / 5.83x3.74x1.42in
Monteringsstørrelse: 142x88mm / 5.59x3.46in
Installationsmetode: Indbygget
Fungere:
0-1-2-3-4-5-6-7-8-9 funktionsindstillinger er som følger:
Manuel automatisk tilstandsvalg Funktion 0: 1 er manuel tilstand, 2 er automatisk tilstand, standard er manuel tilstand.
Langsom køretidsindstilling Funktion 1: 000-100, langsom start til 100% hastighed, justerbar tid 0-10s, standard er 1s.
Langsom køretidsindstilling Funktion 2: 000-100, langsomt stop, justerbar tid 0-10s, standard er 1s.
Hastighed Nedre grænseindstilling Funktion 3: 000-080, justerbar minimumshastighed 0-80% og mindre end den maksimale hastighedsindstillingsværdi, standard er 0.
Hastighed Øvre grænseindstilling Funktion 4: 000-100, justerbar maksimal hastighed 0-100% og større end minimumshastighedsindstillingsværdien, standard er 100%.
Acceleration/decelerationsværdiindstilling Funktion 5: 001 002 005 010 015 020 025, hver gang tasten forøg/reducer trykkes, ændres hastigheden med 1%, 2%, 5%, 10%, 15%, 20%, 25%.
Motorløbstidsindstilling Funktion 6: 1s til 99h 59min 59s, standard er 99h 59min 59s.
Følgende funktioner 7-8-9 er tidsindstilling i automatisk tilstand
Fremadgående rotationstidsindstilling Funktion 7: 0s-99h, standard er 10s
Stoptidsindstilling Funktion 8: 0s-99h, standard er 10s
Omvendt rotationstidsindstilling Funktion 9: 0s-99h, standard er 10s
Grænsetilstandsvalg Funktion E:
E1: Ingen grænse, standard er ingen grænse
E2: Efter tryk på start roterer motoren fremad til den forreste grænse og stopper. Efter tryk på start igen roterer motoren omvendt
E3: Efter tryk på start roterer motoren fremad til den forreste grænse og roterer derefter omvendt til den omvendte grænse, til sidst stopper motoren
E4: Efter tryk på start roterer motoren fremad til den forreste grænse og roterer derefter omvendt, cyklusarbejde
