AD584 er en otte-bens præcisionsspændingsreference, en programmerbar fire almindelige udgangsspændinger: 10.000 V, 7.500 V, 5.000 V og 2.500 V.

Enheden bruger wafer trimming teknologi til at justere de pin-programmerbare udgangsniveauer og temperaturkoefficienter, for at opnå den mest fleksible single-chip, højpræcisions reference spændingskilde.

AD584 anbefales som en ekstern præcisions reference spændingskilde til 12 eller 14 bit digital til analog (DAC) / analog til digital (ADC) konverter reference spændingskilde, og dens ydeevne er normalt bedre end den standard stand-alone reference.

Indbygget 15V batteri, vi ved, at batteriet er den laveste støj, så det kan udsende ren, stabil spænding for at give en pålidelig.

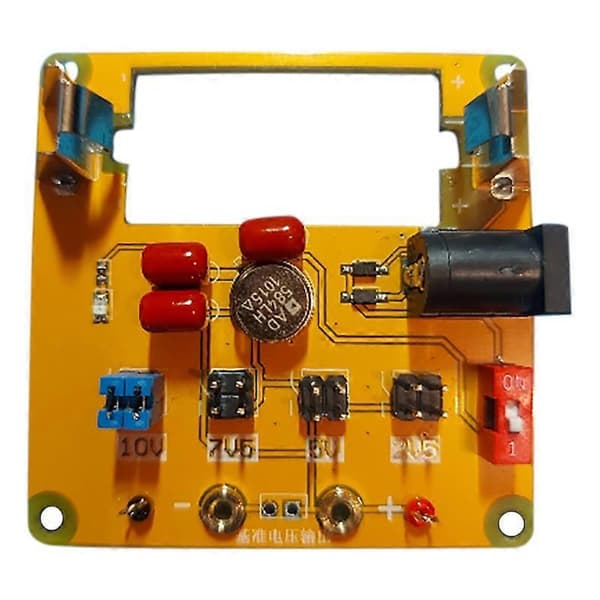

Kortet har fire programmeringsterminaler, der hver især svarer til en udgangsspænding, kortslutning ved at kortslutte den tilsvarende terminalblok for at give den tilsvarende spænding. Fordi AD584 programmeringsben i programmeringen af dens korte modstand vil påvirke udgangsspændingen, for at reducere kortslutningsmodstanden, to terminaler parallelt. Alternativ switch terminal fordel er mere pålidelig og fleksibel, kortslutningsmodstanden kan være mindre.



Temperaturkoefficient: 5 ppm / Celsius (maksimum, 0 Celsius til 70 Celsius, AD584L) 15 ppm / Celsius (maksimum, -55 Celsius til + 125 Celsius, AD584T)

Strømforbrug: Statisk strøm: 1 mA (maks), lav hvilestrøm er perfekt til batteridrevet.

Belastningskapacitet: 10 mA

Driftsspænding: 4.5V til 30V, bemærk at den krævede driftsspænding er højere end den programmerede udgangsspænding

Temperaturområde: AD584J / K / L nominel driftstemperaturområde på 0 Celsius til + 70 Celsius, AD584S / T, med -55 Celsius til + 125 Celsius.

Den eksterne strømforsyningsgrænseflade, du har brug for mere end 11V DC spænding

Reference spændingsudgangsgrænsefladen med kobber 2mm teststik til nemt kort ind i pen multimeter til at måle eller kalibrere
