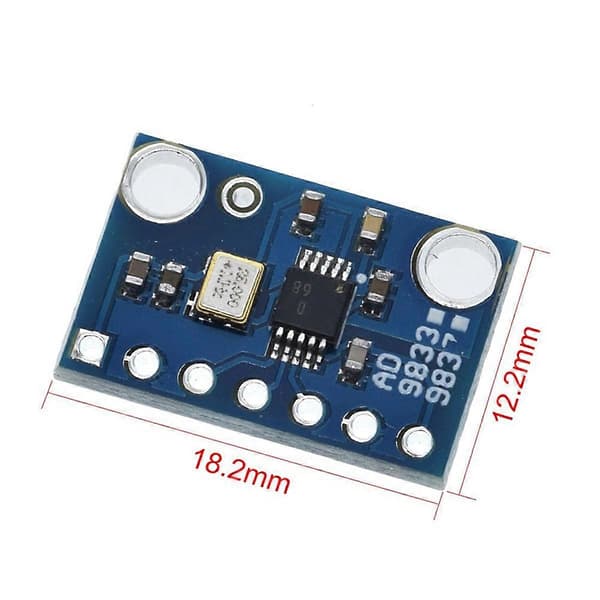

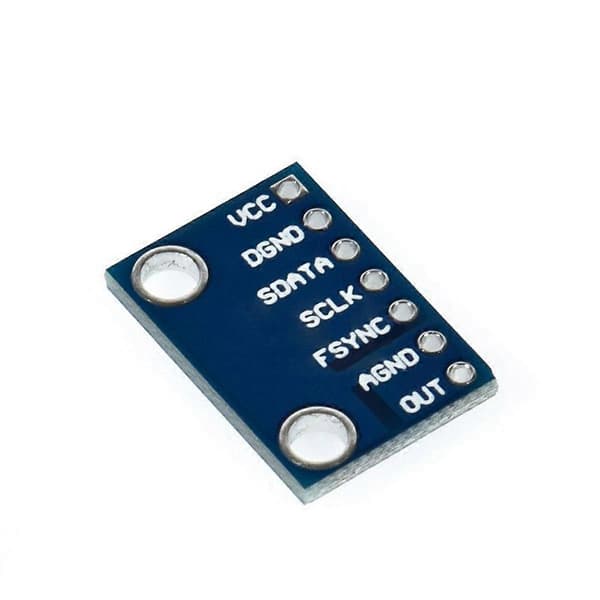

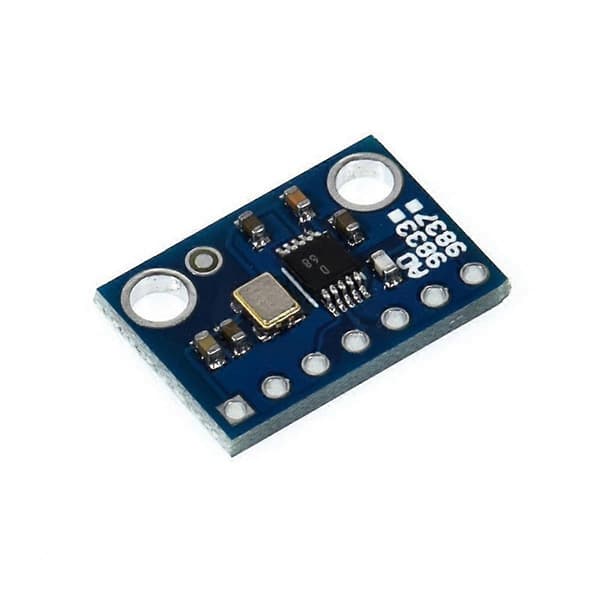

AD9833 er en programmerbar generator med lavt strømforbrug, der er i stand til at generere sinus-, trekant- og firkantbølgeudgange i forskellige typer bølgeformsdetektion, implementering og tidsdomænereflektometri (TDR) applikationer, der kræver generering af ensartet udgangsfrekvens og fase. Da den er softwareprogrammerbar og let justerbar, er der ikke behov for eksterne komponenter.
Frekvensregisteret er 28 bit bredt: clockfrekvensen er 25 MHz, hvilket muliggør 0,1 Hz opløsning; AD9833 er clocket ved 1 MHz og kan indstilles til 0,004 Hz opløsning.
AD9833 har en standard seriel grænseflade, der gør det muligt for enheden at interface direkte med forskellige mikroprocessorer. Enheden bruger et eksternt serielt ur til at skrive data eller information til kontrolenheden.
Digitalt programmerbar frekvens og fase 12,65 mW 3 V strømforbrug 0 MHz til 12,5 MHz udgangsfrekvensområde, opløsning: 0,1 Hz til 25 MHz referenceur sinus-, trekant- og firkantbølgeudgange 2,3 V til 5,5 V strømforsyning Ingen eksterne komponenter påkrævet.
AD9833 skrives via den serielle grænsefladelinje. Den serielle grænseflade fungerer ved clockfrekvenser op til 40 MHz og er standardkompatibel med DSP'er og mikrocontrollere. Enheden fungerer fra en 2,3 V 5,5 V forsyning.
AD9833 har en strømafbrydelsesfunktion (SLEEP). Dette minimerer strømforbruget ved at slukke dele af enheden, for eksempel kan den slukkes, mens udgangsuret genereres.
Udvidet temperaturområde: 6140℃ til +105℃
Slukningsmulighed
Opdateringsfrekvens: 25 (maksimum)
VOUT maksimum: 0,65 V. Vout minimum: 38 mV
Vout temperaturkoefficient: 200
Høj spændingsindgang: 1,7-2,8V
Lav spændingsindgang: 0,5-0,7V
Indgangskapacitet: 3pF
Arbejdstemperaturen er 6140℃ til +105℃; Typisk specifikation er 25℃
Materiale: pc-kort + sensor
Farve: Som vist
Pakkens indhold:

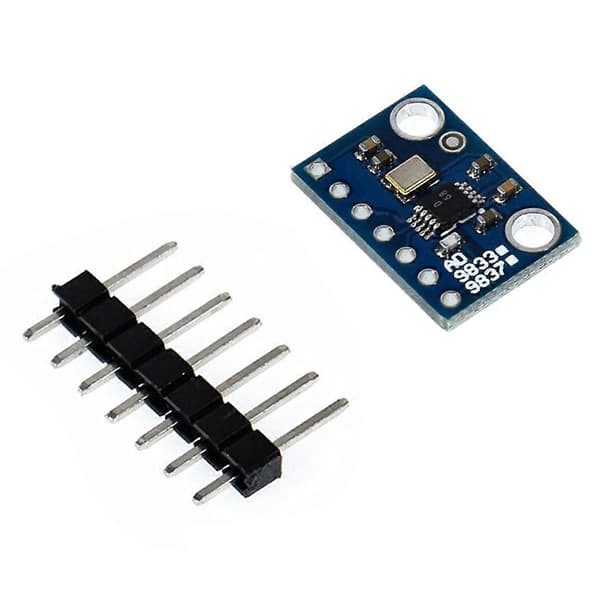

1 x DDS-modul
1 x pinheader
Kun ovenstående pakkeindhold, andet p
