ADS12568 24-Bit ADC-Modul

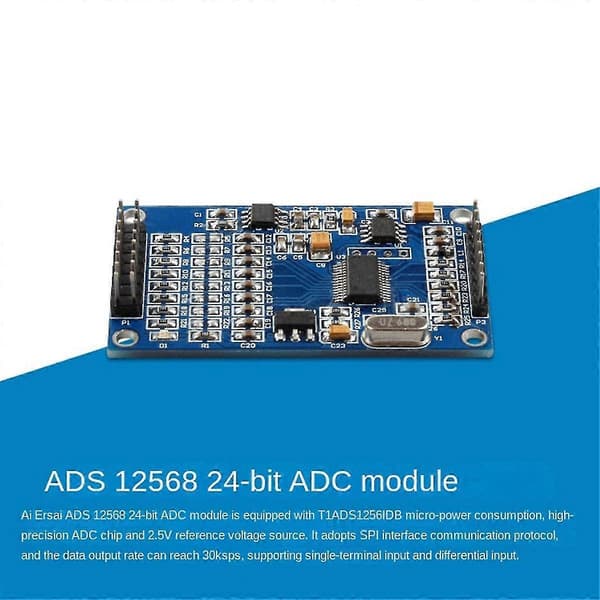

ADS12568 -Kanals 24-Bit ADC-Modul Udstyret Med TIADS1256IDB -Strømforbrug, Høj Nøjagtighed

ADC-Chip Og 2,5v Reference Spændingskilde,

Bruger SPI-interface Kommunikationsprotokol, Dataoutputhastigheden Kan Nå 30ksps.

Understøtter Single-Ended Input Og Differential Input.





1. On-board chip: on-board højpræcisions TIADS1256IDB ADC chip og ADR0325V strømforsynings reference chip

2. data output rate: data output rate kan nå 30ksps, lav ikke-linearitet på 0.0010%

3. single-ended / differential inputs: modulet kan konfigureres som 8-vejs single-ended inputs eller 4-vejs differential inputs

4. Måling af analog spænding: egnet til måling af analog spænding inden for 3V

5. driftsspænding: 5V

Test :

Modulet leverer STC15W&&STM32 MCU 8-kanals seriel port display referenceprogram og STC89C52 MCU 4-kanals 1602_LCD display referenceprogram, hvoraf STC89C52 MCU+1602LCD flydende krystal simpel test er som følger:

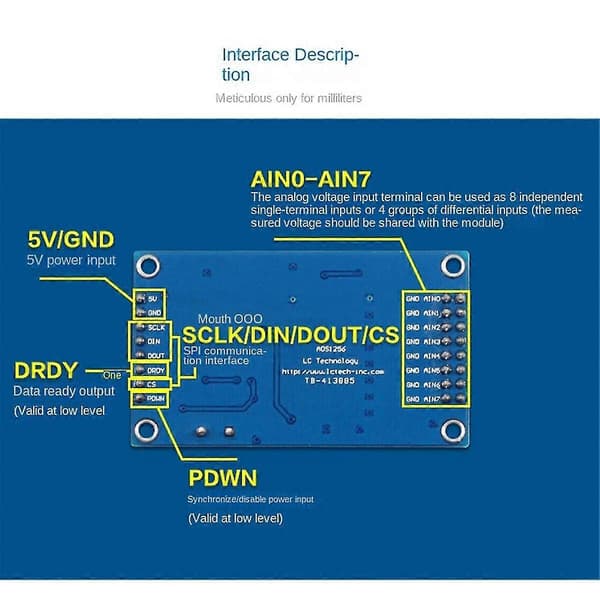

5V, GND forbundet til DC5V strømforsyningen, SCLK, DIN, DOUT, DRDY, var forbundet til mikrocontrollerens P1.2, P1.3, P1.4, P1.5, P1.6, AINO, AIN1, AIN2, AIN3 var forbundet til 2.5V, 2.5V, 2.5V, 2.5V (den målte spænding skal være og ADS1256 fælles jord). 1602 LCD'et vil vise 4 grupper af spændingsværdier, hvoraf gruppe 1, 2 og 4 er single-ended input spændingsværdier af AIN0, AIN1 og AIN3, og gruppe 3 er forskellen mellem AIN2 og AIN3. De 4 grupper af spændingsværdier er henholdsvis ca. 2,5V, 2,5V, 0V, 2,5V.

Bemærk:

Forskellige partier kan have forskelle i produktets udseende, farve og trykte tegn, hvilket ikke vil påvirke brugen

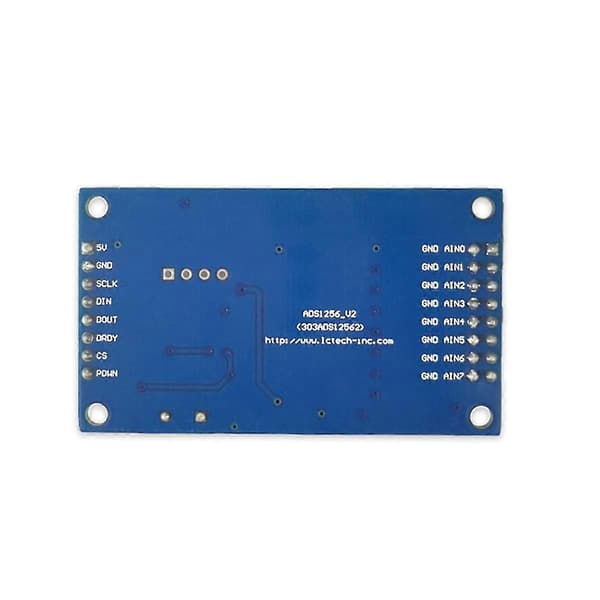

Størrelse: Ca. 60 x 35mm

Materiale: PCB

Farve: mørkeblå



Pakkeindhold:

1 x ADS12568 Kanal 24-Bit ADC-Modul



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
