AVR'en har mulighed for droop CT-tilslutning, for at tillade parallel drift med andre tilsvarende udstyrede generatorer.

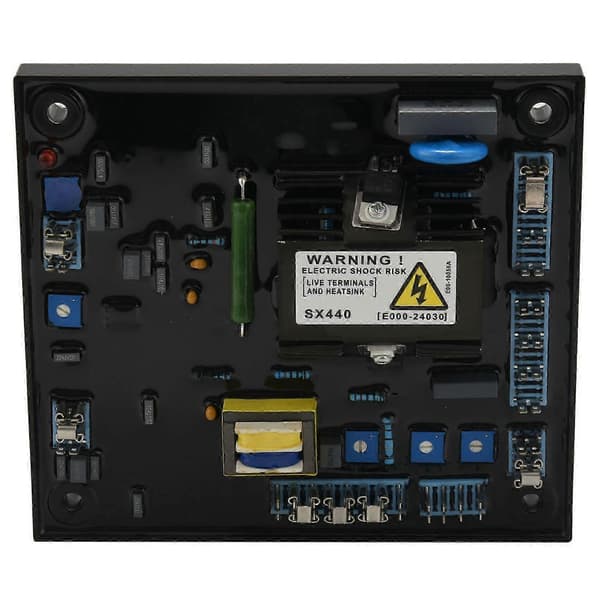

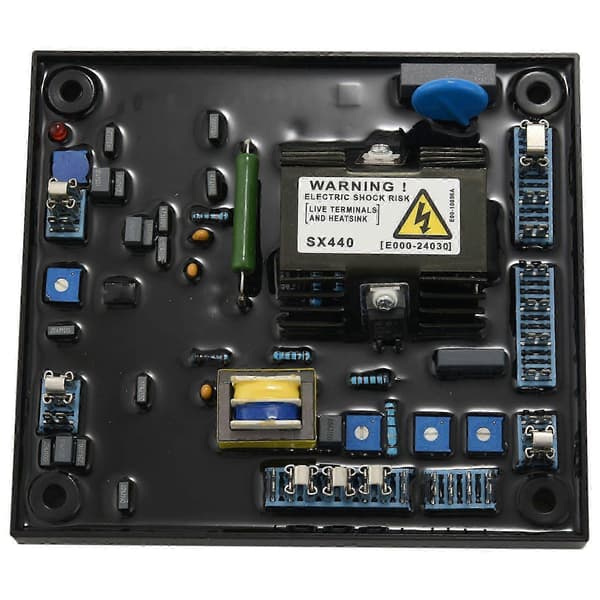

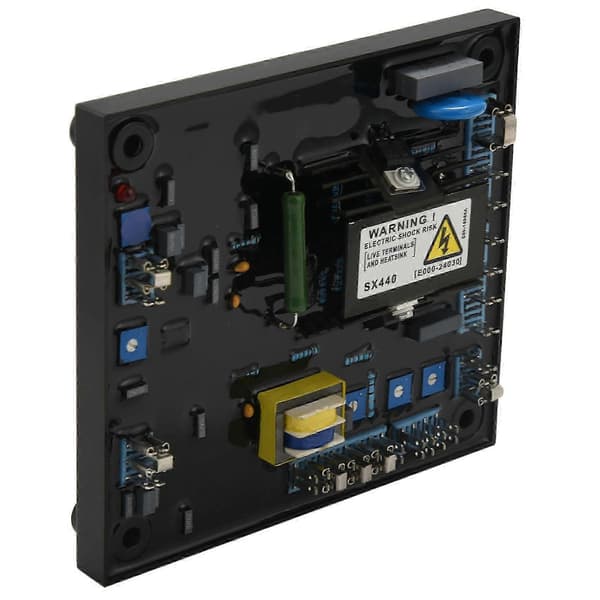

SX440 er en to-faset registreret automatisk spændingsregulator (AVR) og er en del af excitationssystemet for en børsteløs generator.

AVR'en registrerer spændingen i hovedgeneratorens vikling og styrer den strøm, der tilføres statoren, og dermed hovedet for at opretholde generatorens udgangsspænding inden for de specificerede grænser, hvilket kompenserer for belastningsspredning, temperatur og effektfaktor for generatoren.

Vibration: 20 -100HZ (50mm/sek), 100Hz -2kHz

Farve: Sort

Materiale: metal + PC

Registreringsinput:

Spænding: 190-264V ac max, 1 fase 2 ledninger

Frekvens: 50-60HZ nominel

Strøminput

Spænding: 140-220 V ac max, 3 fase, 3 ledninger

Strøm: 3A/fase

Frekvens: 100-120HZ nominel

Udgang

Spænding: max 120V/DC

Strøm: kontinuerlig 2,7A/DC

Intermitterende 6A i 10 sek

Modstand: 15 ohm minimum

Regulering: +/-1%

Termisk drift: 0,03% pr. .C ændring i AVR

Soft start pamp tid: 3 sek

Typisk systemrespons

AVR-respons: 10ms

Feltstrøm til 90%: 80ms

Maskinvolt til 97%: 300ms

Ekstern spændingsjustering: +/-10% med 1k ohm 1W trimmer

Underfrekvensbeskyttelse

Sætpunkt: 95%HZ

Hældning: 170% ned til 30HZ

Enhedsstrømforbrug: 12 maksimum

Analogt input

Maksimalt input: +/-5V/DC

Følsomhed 1V for 5% Generator Volt (justerbar)

Inputmodstand 1k ohm

Quadrature droop input

10 ohm

Maks. følsomhed: 0,07A for 5% droop OPF

Maks. input: 0,33A

Overexcitationsbeskyttelse

Sætpunkt: 75V/DC

Tidsrelæ: 10 sek

Miljømæssigt

Vibration: 20 -100HZ (50mm/sek), 100Hz -2kHz

Driftstemperatur: -40C til +70 C

Relativ luftfugtighed: 95%

Opbevaringstemperatur: -55Cto +80C

Pakkens indhold: 1 x Automatisk spændingsregulator

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
