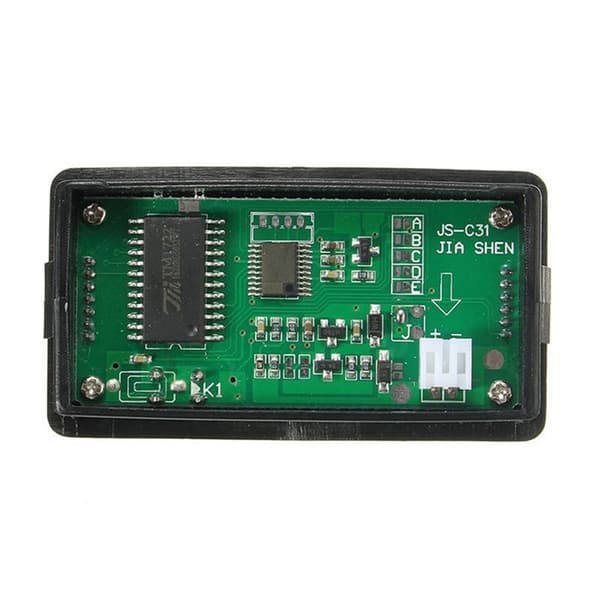

Type: Batterikapacitetsindikator
Splinterny og høj kvalitet
Displaytilstand: LCD-procent% / spænding
Farve: Grøn, Hvid, Blå
Vandtæt kvalitet: overflade vandtæt
Funktioner:
Bly-syre- og lithium-batteri kan bruges til visuelt at vise batteritilstand;
Med kontakt, nem at installere og bruge, intet behov for ekstern kontrolkontakt;
Forsiden er en PVC-film, overfladen kan være vandtæt;
Flydende krystalskærm, strømbesparelse, sparer mere end 50% strøm i forhold til konventionel strøm
Følgende batteri er universelt
Lithium batteri: 3 strenget 4 strengt 5 strengt........24 strengt
Blysyre: 12V 24V 36V 48V 60V 72V
Om installation
Installationsmetode: skal med snaplås (uden skruer)
Produktstørrelse: 61,3*33,3*13,5mm
Indlejret størrelse: 58,5*28,5mm
Pakken inkluderer:
1 * 12V-84V bly-syre batterikapacitet spændingsindikator
1 * Kabel
Instruktioner
Sådan indstilles (Hvis du ikke forstår, er du velkommen til at kontakte os for at få hjælp)
S1:%/V Roter displayet på 2 sek
Effektprocent og spænding vises på skift gentagne gange og automatisk;
S2: Inaktivitetssøvn i 10 sekunder
Sover automatisk efter batterikapacitetsvisning i 10 s, spar strøm, tryk på funktionstasten for at vække strømdisplayet i 10 sekunder;
S3: Tænd baggrundsbelysningen
Strømskærm tænder eller slukker for baggrundsbelysningen;
S4: Vis logo (gælder for lille batteriikon)
Logoikonet er placeret i undersiden af ​​batterisymbolet på venstre side af LCD-skærmen, tænd og vis logoet;
S5: Valg af afladningstilstand
Power viser to slags batteriafladningskurve, forskellige miljøer konverteres til at vælge passende batteriafladningstilstande;
Indstillingsprocedure
1. Afbryd modulets strømforsyning, tryk og hold indstillingsknappen nede, indtil strømmodulet tændes. Displayet viser de aktuelle strømindstillingsparametre;
2. Tryk på indstillingsknappen for at vælge P / L / F ,(P = 12V blysyre, L = 3,7V lithiumbatteri, F = 3,2V lithiumjernfosfatbatteri);
3 tryk på funktionstasten for at indstille nummeret på batteristrengen i henhold til funktionstasterne og sæt tasten op eller ned for at vælge antallet af batterier i serie;
4. Tryk på funktionstasten i lang tid for at åbne den avancerede indstillingsgrænseflade, brug indstillingstasten til at vælge S1-S5, enter-tasten for at vælge eller annullere den aktuelle tilstand;
5. Genaktiver strømmen efter indstilling. Strømmen gemmer automatisk indstillingsdata.
F.eks. 10 lithium batteristrøm, tænd for effektprocent og spændingsautomatisk rotationsvisning (S1-tilstand)
Betjening: Afbryd strømmen til displaymodulet, tryk på og hold indstillingsknappen nede, tænd for strømmodulet, tryk kort på indstillingsknappen for at vælge L, tryk på funktionstasten for at vælge 10, tryk på funktionstasten i lang tid for at vælge S1 og genskabe strøm.
