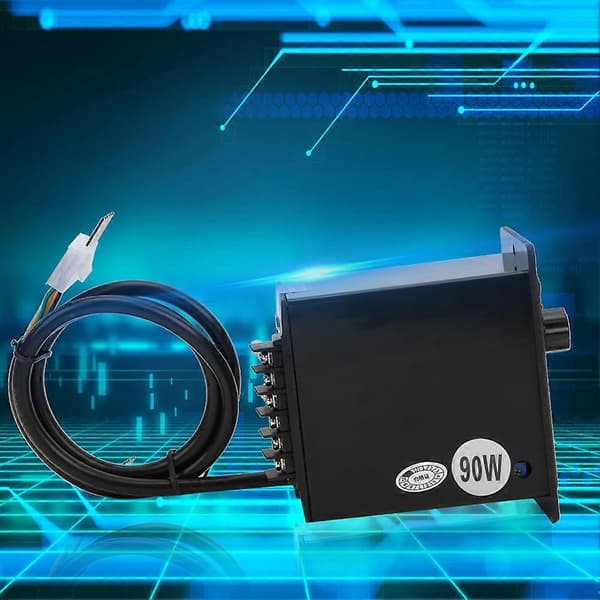

Varetype: Motorhastighedsregulator\r
Mærke: BERM\r
Model: US-52\r
Arbejdsspænding: AC220V 50 / 60HZ (Spændingsudsving er 10% Ue)\r
Matchende motoreffekt: 25W / 40W / 60W / 90W / 120W (valgfrit)\r
Driftsmiljø: -10 ~ + 50\r
Relativ luftfugtighed: Mindre end 90%\r
Hastighedsområde: 90-1400r / min 50HZ, 90-1700r / min 60HZ\r
Bemærk: Regulatoren har 6 ledninger, den sorte ledning er hovedmotorledningen, de røde og hvide er kondensatorens hjælpeledninger, de 2 blå ledninger er hastighedsfeedbackledninger, og den grønne ledning er jordledningen.\r
Instruktioner:\r
1. Sluk for strømmen, tilslut den i henhold til ledningsdiagrammet, og bekræft, at ledningerne er korrekte, modificer den ikke vilkårligt\r
2. Fastgør regulatoren, og juster hastigheden til det laveste \"0\" for at undgå den øjeblikkelige høje strøm ved start af strømforsyningen, hvilket kan forårsage permanent skade\r
3. Tænd derefter for strømmen igen, juster hastighedsknappen til den ønskede position, sluk for strømmen, når den ikke er nødvendig\r
4. Når regulatoren er tilsluttet motoren, hvis du opdager, at drejningen eller hastigheden ikke opfylder kravene, skal du justere trimmerpotentiometeret på siden af produktet (justering af hastighedsindstilling)\r
5. For at ændre motorens kørselsretning skal du blot ændre jumperne for \"CCW\" og \"CW\" på klemrækken på bagsiden af regulatoren.\r
Vælg COM og CW kortslutning, motoren vil rotere CW;\r
Vælg COM og CCW kortslutning, så vil motoren rotere CCW.\r
(Når du ændrer retning, vent indtil motoren er stoppet helt, før du ændrer.)\r
6. Handlingskontakten styrer kun motorens bevægelse eller stop. Den bruges ikke til strømafbrydelse. Sluk for strømmen, hvis den ikke bruges i længere tid.\r
Anvendelse: Den bruges ofte i produktionslinjen for emballage, trykning, mad, elektronik, instrumentering og beklædningsindustrien som en hastighedsregulerende drivenhed.
