5V isolering med MCU, og effektivt beskytter MCU; 5V strømindikator på kortet.

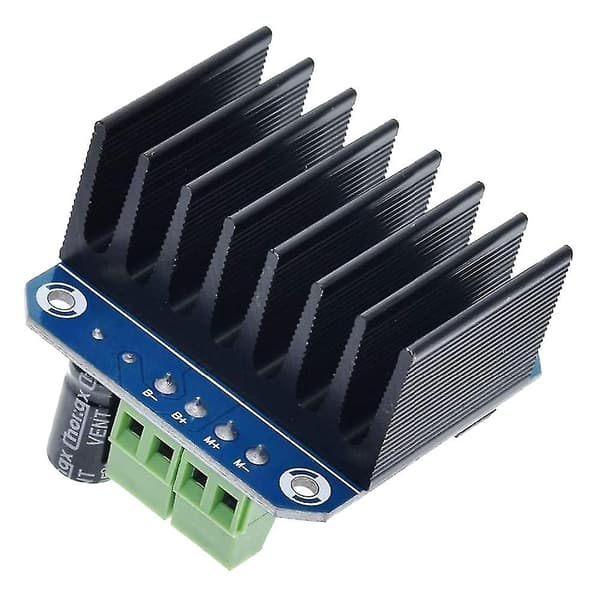

Spændingsindikation af motor driver output ende; kan lodde køleplade.

Behøver kun fire linjer fra MCU til drivermodulet (GND. 5V. PWM1. PWM2); isolationschip 5 V strømforsyning (kan deles med MCU 5 V).

For at vende motoren fremad, to PWM input frekvenser op til 25kHZ; to varmestrømme der passerer gennem et fejl signal output.

Isoleret chip 5V strømforsyning (kan deles med MCU 5V), kan også bruge den indbyggede 5V forsyning; forsyningsspændingen 5.5V til 27V.

Input spænding: 6V-27V

Maksimal strøm: 43A

Input niveau: 3.3-5V

Kontrol: PWM eller niveau

Duty cycle: 0-100%

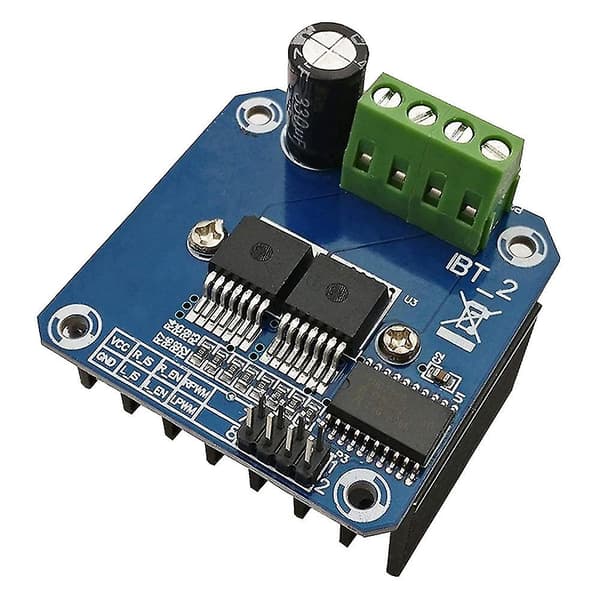

Input port:

1.RPWM: fremad niveau eller PWM signal input, aktiv høj

2.LPWM: Omvendt niveau eller PWM signal input, aktiv høj

3.R_EN: fremad drev aktiverings input, højt niveau aktiveret, lavt niveau slukket

4.L_EN: Omvendt drev aktiverings input, højt niveau aktiveret, lavt niveau slukket

5.R_IS: fremad drev strøm alarm output

6.L_IS: Omvendt drev strøm alarm output

7.VCC: +5 V strøm output, 5V strømforsyning forbindelse med mikrocontrolleren

8.GND: signal fælles lav ende

Farve: Foto Farve

Materiale: ABS

Størrelse: 5 x 5 x 3cm

Pakkeindhold:

1 x Motor Driver Modul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
