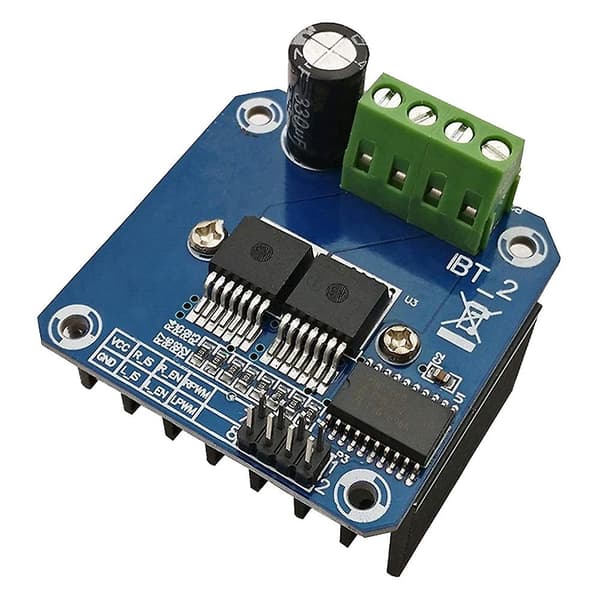

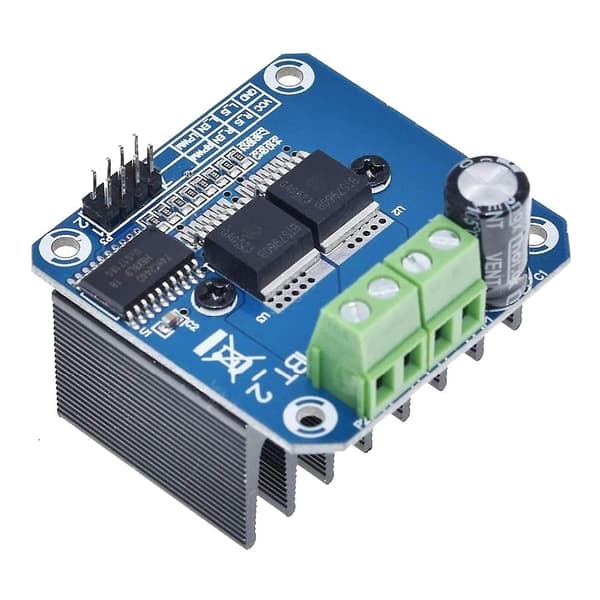

5V isoleret med MCU, og effektivt MCU; 5V strøm indikator på brættet.

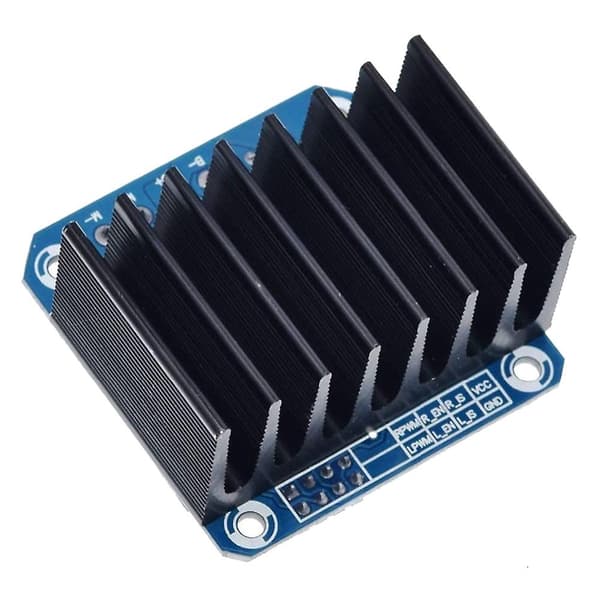

Spændingsindikation af motordriverens udgang; kan lodde køleplade.

Du skal kun bruge fire ledninger fra MCU til drivermodulet (GND. 5V. PWM1. PWM2); isoleringschip 5 V strømforsyning (kan deles med MCU 5 V).

For at vende motoren fremad, to PWM indgangsfrekvenser op til 25kHZ; to varmeoverførsler gennem en fejlsignaludgang.

Isoleret chip 5V strømforsyning (kan deles med MCU 5V), kan også bruge den indbyggede 5V strømforsyning; forsyningsspændingen 5.5V til 27V.

Indgangsspænding: 6V-27V

Maksimal strøm: 43A

Indgangsniveau: 3.3-5V

Styring: PWM eller niveau

Pligtcyklus: 0-100%

Indgangsport:

1.RPWM: Fremadgående niveau eller PWM signalindgang, aktivt højt

2.LPWM: Omvendt niveau eller PWM signalindgang, aktivt højt

3.R_EN: Fremadgående kørselsaktivering, højt niveau aktiveret, lavt niveau deaktiveret

4.L_EN: Omvendt kørselsaktivering, højt niveau aktiveret, lavt niveau deaktiveret

5.R_IS: Fremadgående kørselsstrømalarmudgang

6.L_IS: Omvendt kørselsstrømalarmudgang

7.VCC: +5 V strømudgang, 5V strømforsyningsforbindelse med mikrokontrolleren

8.GND: Signal fælles lavt niveau

Farve: Fotofarve

Materiale: ABS

Størrelse: 5 x 5 x 3cm

Pakkeindhold:

1 x Motordrivermodul

Kun ovenstående pakkeindhold, andre er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan få farven på varen til at se lidt anderledes ud end i virkeligheden. Den tilladte målefejl er +/- 1-3cm.
