Funktioner:

1. LCD viser indgangs- og udgangsspænding, strøm, effekt;

2. Beskyttelse mod omvendt tilslutning af indgangsterminal forhindrer udbrænding;

3. Boost justerbar spænding (0,5-30V), strømbegrænsning (0-4A);

4. Udgangsbeskyttelse, hvilket eliminerer behovet for en ekstra diode ved opladning af batterier;

5. Knapstyring ON/OFF-status, med standard ON eller OFF-indstilling ved opstart;

6. Anvender en boost-chip som hovedcontroller, ekstern 60V 75A MOSFET-switch, dobbelt 5A SS56 Schottky-dioder ensretning. Tilstrækkelig effektvurdering, overlegen i forhold til umodne XL6009/LM2577-løsninger på markedet (mange komponenter mangler tilstrækkelig modstand);

7. Lav ripple LC-filtrering;

Specifikationer:

Produktnavn: Strømmodul

Materiale: PCB

Farve: Blå

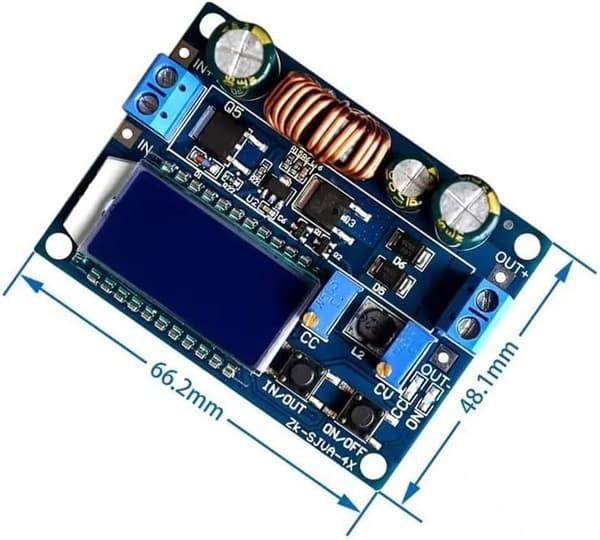

Størrelse: Længde*Bredde*Højde 66*48*21mm

Spænding: 5.5-30V (Boost-konvertering er mulig ved 5V indgang, men målinger vil være unøjagtige; underspænding gælder under 4.7V)

Udgang 0.5-30V

Udgangsstrøm: Stabil 3A i længere perioder; op til 4A med forbedret køling

Udgangseffekt: 35W naturlig køling; 50W med køling

Spændingsdisplayopløsning: 0.05V

Strøm 0.005A

Konverteringseffektivitet: Cirka 88%

Beskyttelse mod omvendt indgangsforbindelse: Ja

Udgangsstrøm Ja

Kortslutning Ja

Driftsfrekvens: 180kHz

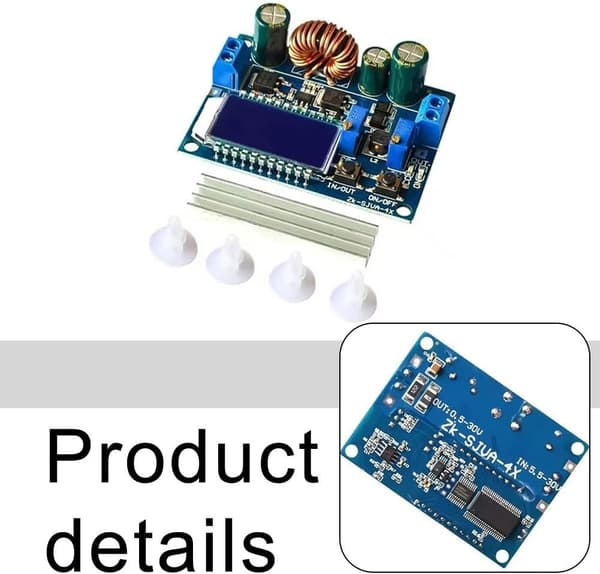

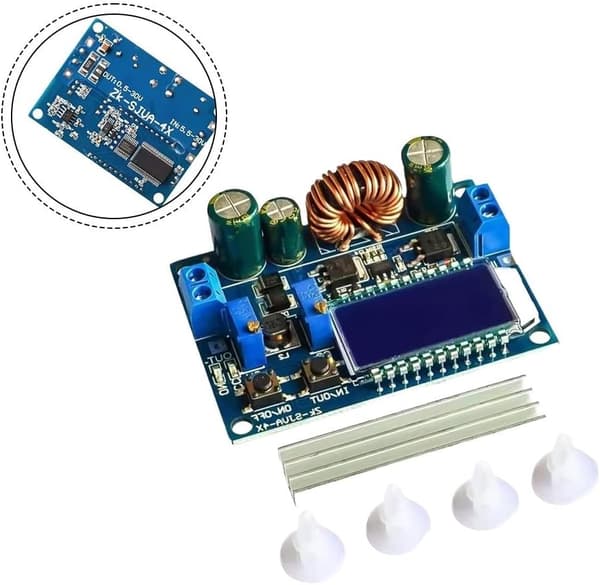

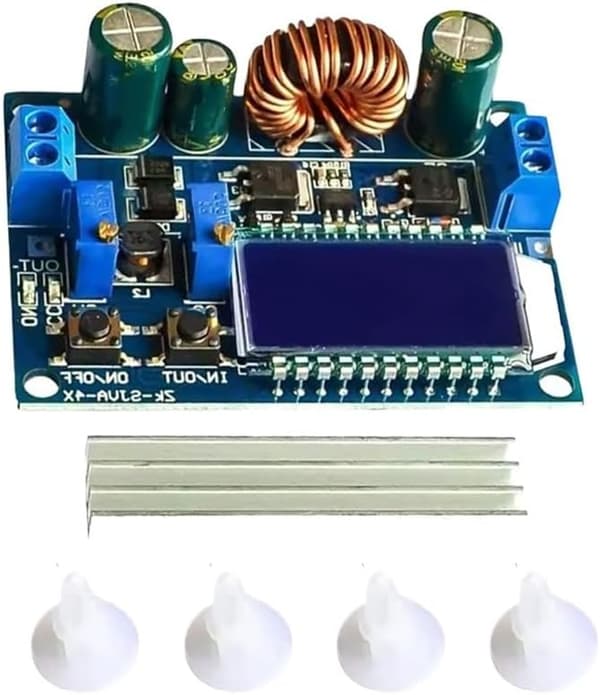

Pakkens indhold:

1*Strømmodul
