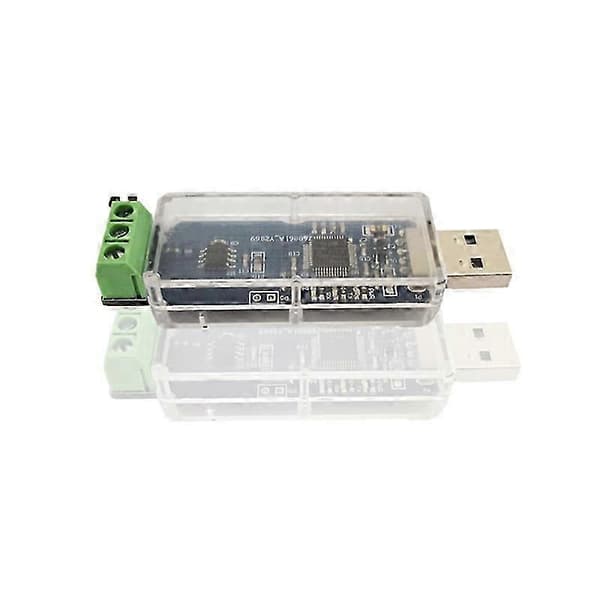

USB til CAN-modul er plantet baseret på open source-projekt, kan bruges til at analysere CAN-busprotokollen.

Support: open source-værtscomputer CAN-protokolanalyse-software.

Stil:

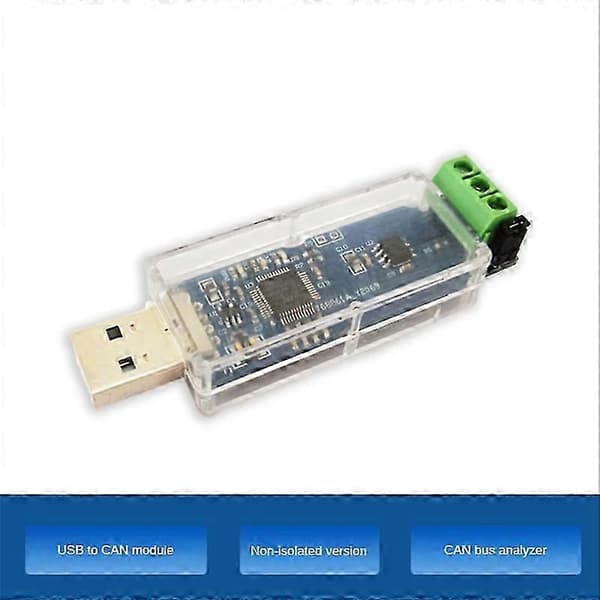

A-CAN ikke-isolationschip TJA1051T/3 er vedtaget, og baudraten kan nå 1M.

B-CAN-isolationschip ADM3053 er vedtaget, 2500V isolation, og baudraten kan nå 1M.

Funktionelle funktioner:

Indgangsspænding: 5V (USB-strømforsyning)

Chip:

A-TJA1051T/3/B-ADM3053

Baudrate: op til 1M

Statusindikator: trefarvet LED

Instruktioner:

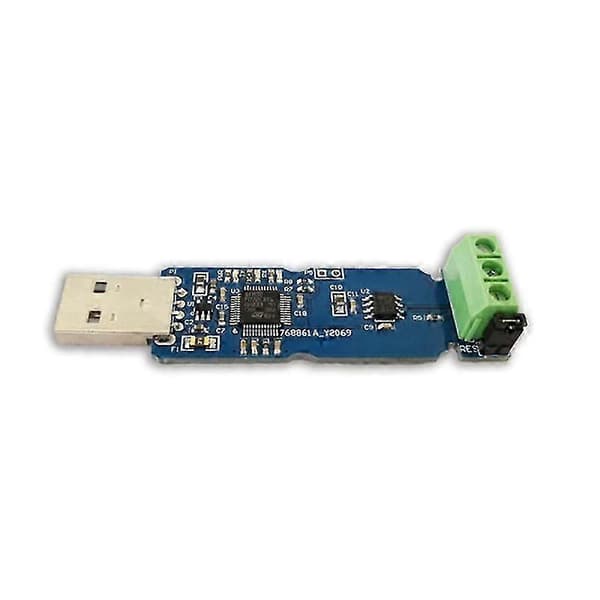

RES-jumperhætten er indsat, hvilket betyder, at 120Q-terminalmodstanden er tilsluttet. Hvis det ikke er nødvendigt, kan jumperhætten fjernes.

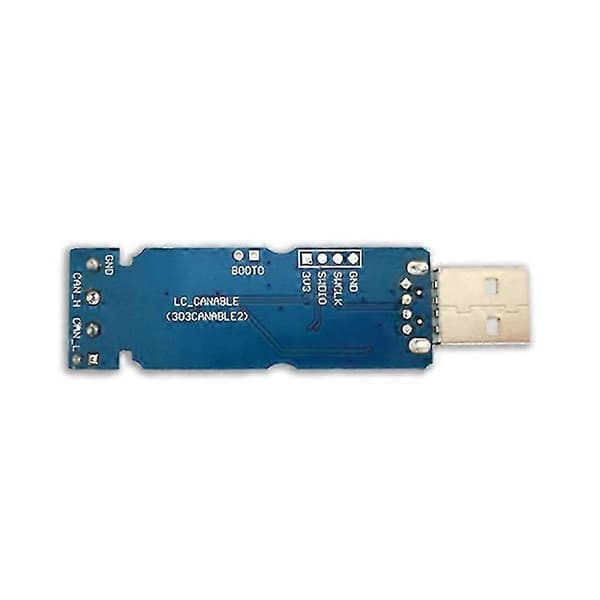

Tilslut CAN_H og CAN_L er forbundet til CAN-bus, og GND kan tilsluttes eller ej.

Sæt i computeren, og CAN-enheden vises i enhedshåndteringen

Tænd for den øverste computer

Vælg den ønskede baudrate og sampling point, klik på OK, og det indbyggede trefarvede lys vil lyse,

Kan sende og modtage data på CAN-bussen.

Farve: Blå & forælder

Materiale: PCB+ plast+metal

Pakkeindhold:

1 x USB til CAN-modul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
