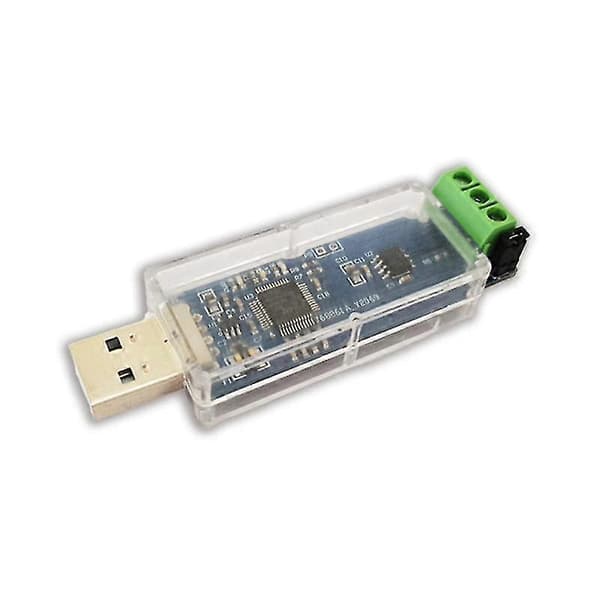

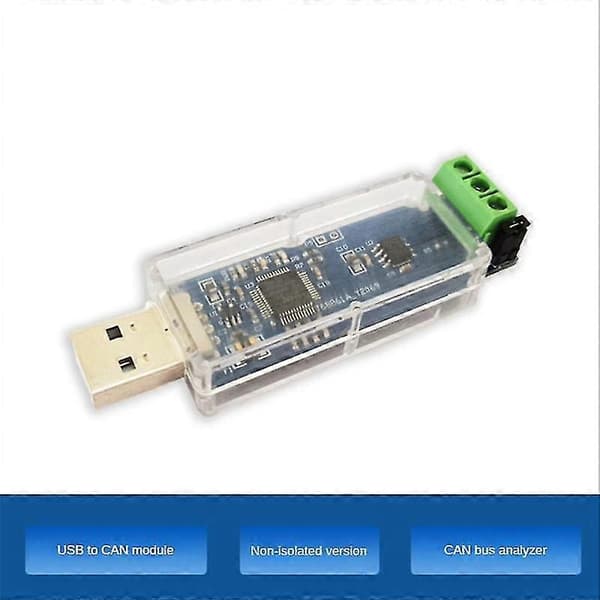

USB til CAN-modul er transplanteret baseret på open source-projekt, kan bruges til at analysere CAN-busprotokollen.

Understøtter: open source-værtscomputer CAN-protokolanalyse software.

Stil: A-CAN ikke-isolering chip TJA1051T/3 er vedtaget, og baudraten kan nå 1M.

Funktionsfunktioner: Indgangsspænding: 5V (USB strømforsyning)

Chip: A-TJA1051T/3



Baudrate: op til 1M

Statusindikator: tre farvede LED

Instruktioner:

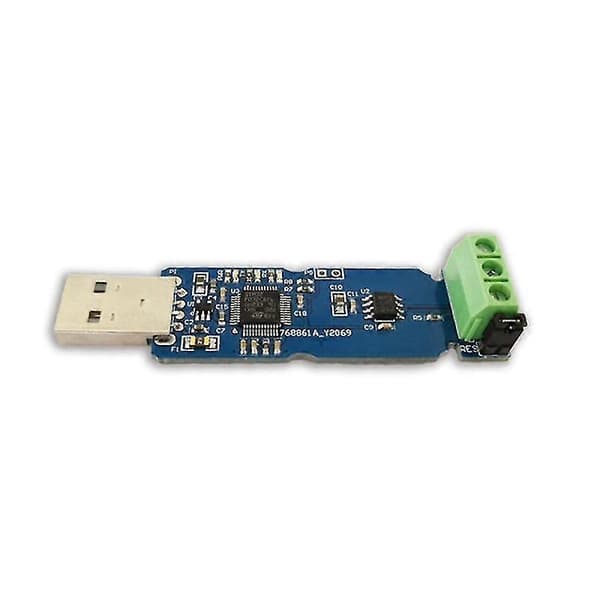

RES-jumperhætten indsættes, hvilket betyder, at 120Q-terminalmodstanden er forbundet. Hvis det ikke er nødvendigt, kan jumperhætten fjernes.

Forbind CAN_ H og CAN_ L er forbundet til CAN-bus, og GND kan være forbundet eller ej.

Sæt stikket i computeren, og CAN-enheden vises i enhedshåndteringen

Tænd for den øvre computer

Vælg den krævede baudrate og prøvepunkt, klik på OK, og det indbyggede tri-farvede lys tændes,

Kan sende og modtage data på CAN-bussen.

Chip:

A-TJA1051T/3 Ikke-isoleret

Farve: Blå & Transparent

Materiale: PCB+ plastik+metal



Pakkeindhold:

1 x USB til CAN-modul



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
