Ethernet Parametre:Antal porte: 1

Interface standard: RJ45 interface

LAN Ethernet: 10 / 100Mbps

Datacache: 6K bytes

Beskyttelse: 2KV elektromagnetisk isolation



Netværksprotokoller: IP, , TCP, UDP, ICMP, IGMP, DCHP og så videre

Seriel Port Parametre:

Antal porte: 1

Interface standard: TTL seriel port, 2.54MM pin, 3.3V eller 5V niveau

Baud rate: 300 ~ 921600bps

Databits: 5,6,7,8,9

Stopbit: 1,2 bit

Paritet: ingen paritet, ulige paritet, lige paritet

Flow Control: Ingen

Cache: 2K bytes

Understøttende Software:

Parameterkonfiguration: netværkskonfigurationssoftware, seriel AT

Modultest: testsoftware (netværk, seriel en)

Grundlæggende Parametre:

Arbejdsspænding DC3.3V / 5V

Driftsstrøm 200mA @ 5V

Pin Beskrivelse:

1. RESET: Fabriksnulstillingspin, modulet tændes detektion, aktiv lav

2. DIR: RS485 modtagelse, send switch kontrol pin

3. TCPCS: TCP klienttilstand, portforbindelsesstatusindikator pin, forbindelsen er vellykket output lav

4. RUN: modul kører statusindikationspin, input 2Hz firkantbølge

5. GND: Strøm Jord Pin

6. 3.3V: 3.3V DC strømindgangspin, 200mA, og 5V DC strømforsyning alternativt

7. GND: Strøm Jord Pin

8. 5V: 5V DC strømindgangspin, 200mA, og 3.3V DC strømforsyning kan vælge en af to

Farve:blå+sølv

Materiale:plast+metal



Pakkeindhold:

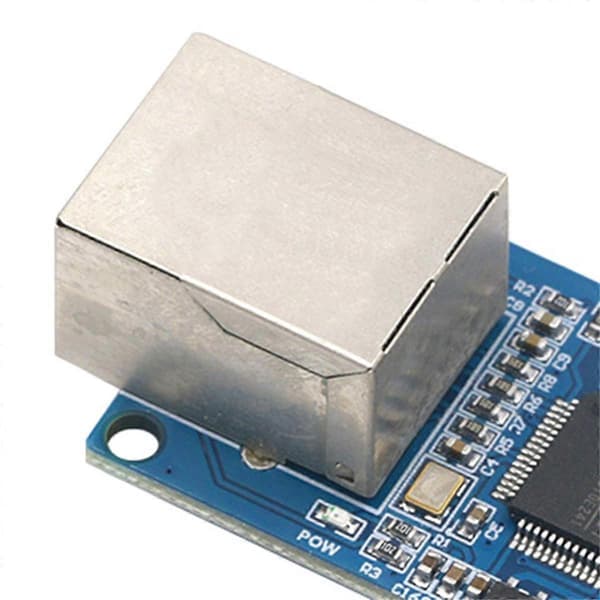

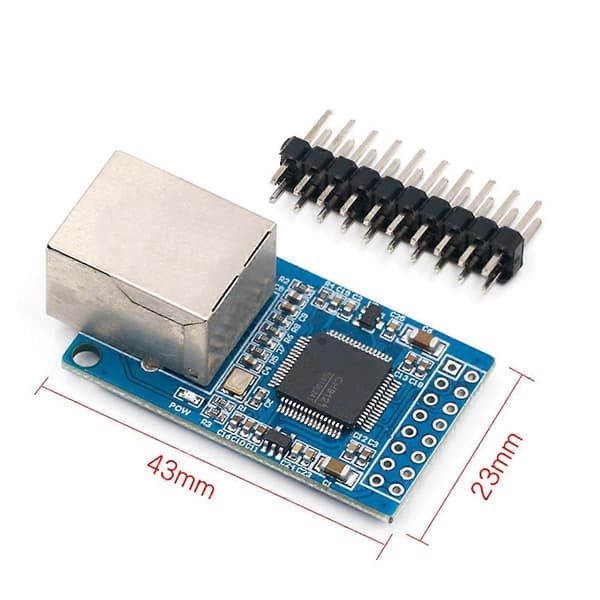

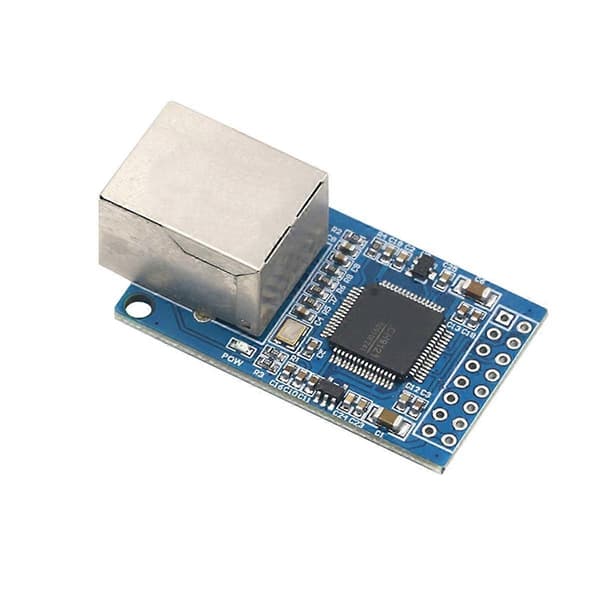

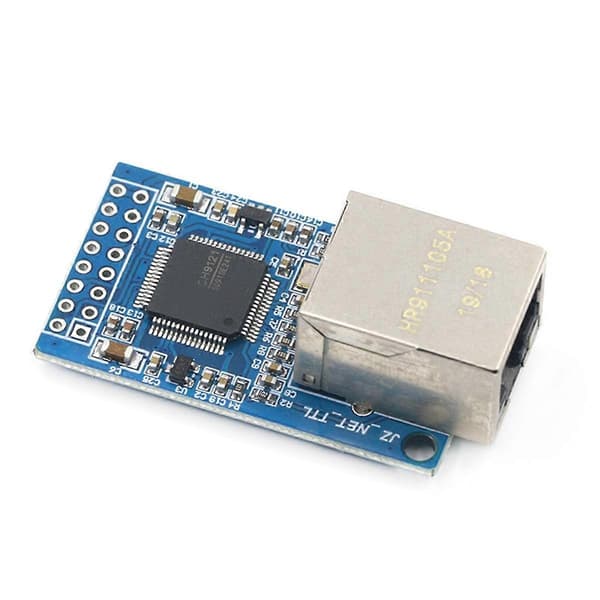

1 x CH9121 Seriel Port til Ethernet Netværksmodul



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
