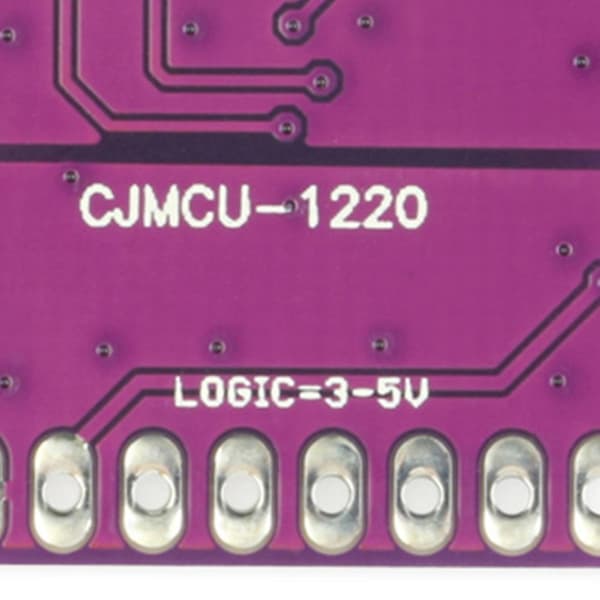

DS1220 er en præcisions 24-bit analog-til-digital konverter (ADC), der tilbyder mange funktioner til at reducere omkostningerne til det integrerede system og komponentantallet for små sensorsignaler. Enheden passerer en fleksibel multiplexer-indgang (MUX), lav støj, programmerbar forstærker (), to excitationsstrømkilder, en spændingsreference, en oscillator, en lavsidekontakt og en præcis temperatursensor til implementering af to differentielle eller fire enkelt-endede indgange.

Enheden kan konverteres til en datahastighed på 2000 prøver pr. sekund () med en enkelt nedbørscyklus. Ved 20 , giver det digitale filter samtidig 50Hz og 60Hz undertrykkelse for støj i industrielle applikationer.

Den interne giver høj forstærkning ved 128 V / V. gør ADS1220 perfekt til måling af små sensorsignaler som modstandstermometre (RTD'er), termoelementer, termistorer og resistive brofølere.

Enheden understøtter måling af eller fuldt differentielle signaler, når man bruger den programmerbare gate array. Alternativt kan enheden konfigureres til at passere gennem den interne, mens den stadig giver høj indgangsimpedans og forstærkning på op til 4 , hvilket muliggør enkelt-endede målinger.

I arbejdscyklustilstand, når er deaktiveret, er strømforbruget så lavt som 120pa. ADS1220 er tilgængelig i en blyfri VQFN-16 eller ATSSOP-16 pakke og er specificeret over -40C til + 125C temperaturområde.



K-type måling af termoelement

Lavt strømforbrug: startende ved 120A i arbejdscyklustilstand (typisk)

Strømforsyningsområde: 3V ~ 5V

Op til 20 effektive opløsninger

To differentielle eller fire enkelt-endede indgange

Dobbelt matchende programmerbar strømforsyning: 10A til 1.5mA

Intern 2.048V reference: 5ppm / C (typisk) drift

Intern 2% præcisions oscillator

Intern temperatursensor: 0.5 C (typisk) præcision

SPI-kompatibel grænseflade (tilstand 1)

Anvendelser:

Måling af temperatursensor:

1. Termistor

2. Termoelement

3. Modstandstermometer (RTD): 2-tråds, 3-tråds eller 4-tråds type

Sensor måling af bro:

1. Tryksensor

2. Stammeføler

3. Vægt

Bærbar værktøj

Fabriksautomatisering og processtyring

Farve: lilla

Materiale: plastik



Pakkeindhold:

1 * Konverter Sensor Modul



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3cm.
