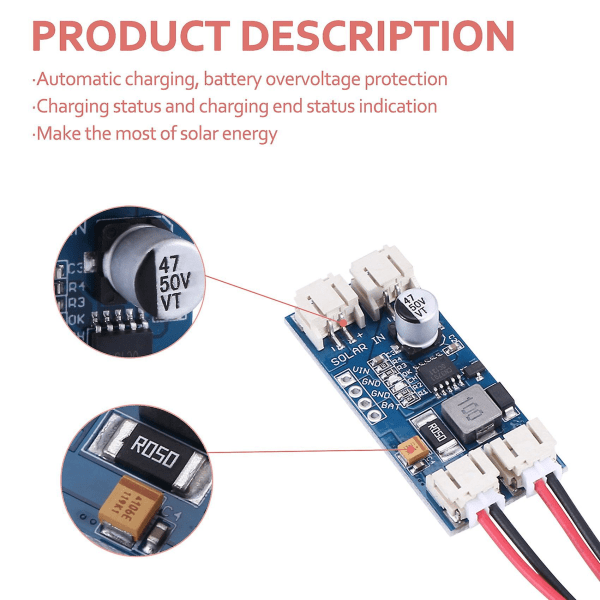

CN3791 Solcelleladecontrollerkort 1-celle Lithium Batteri Lademodul

Dette er en maksimal effekt punkt sporing (MPPT) solcellelader til enkeltcelle batterier.

Denne MPPT solcellelader giver dig mulighed for at få mest mulig effekt ud af dit solpanel eller anden fotovoltaisk enhed og ind i et genopladeligt batteri.

Opsætningen er nem, bare tilslut dit solpanel til den ene side af solcelleladeren og dit batteri til den anden, og du er klar til at begynde at lade.

Solcelle maksimal effekt punkt sporing (MPPT) er at sikre, at lysintensitetsændringen, fotovoltaiske celler udsender maksimal effekt, for at udnytte solenergi fuldt ud.



Beskrivelse:

Drypladning af dybt udladte batterier.

Automatisk genopladning, Batteri overspændingsbeskyttelse.

Ladestatus og ladningsafslutningsstatusindikation.

Komplet ladningsstyring til enkeltcelle lithium batterier.

Udgangen fra solcelleladeren er beregnet til at lade en enkelt polymer lithium celle. Lasten skal tilsluttes parallelt med batteriet. Hver solcellelader leveres med et CN3791 effekt sporing batterilade kredsløb og -installerede fire 2-bens JST/PH2.0 . Som standard har vi indstillet holdespændingen til MPPT. Generelt skal du bruge en switch mode DC - DC konverter til at realisere MPPT funktionen, holde udgangsspændingen og ladningsstrømsproduktet maksimeret (udgang).

Parameter:

Indgangsspænding: 6V

Udgangsspænding: nominel 3.7V fuld ladningsspænding 4.2V lithium batteri

Grænseflade: 2-bens JST (eller PH2.0)

Max ladningsstrøm: 2A

PWM skiftfrekvens: 300KHz

Ladningsspænding: 4.2V +/- 1%

Arbejdsmiljøtemperatur: -40 C til +85 C

Størrelse: 45 x 20 x 9.5mm

Farve: Blå

Materiale: PCB



Pakkeindhold:

1 x CN3791 MPPT solpanel regulator modul

1x kabel



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3cm.
