Funktioner
1、Brug aftagelig A4988 eller DRV8825 kompatibel stepping driver
2、Udvidelseskortet kan bruges til graveringsmaskine eller 3D-printerdriver
3、Kompatibel med GRBL 0.8. Open-source firmware, der konverterer G-kode kommando til stepping signal
4、PWM spindel og retningspin, 4 akselstøtte (X, Y, Z, A – du kan kopiere X, Y, Z eller bruge pin D12 og D13 til at tilpasse firmware til at udføre komplet aksel 4)
5、Kompakt design, stepping motor kan tilslutte 4-benede stik eller loddes
Specifikation
Funktioner:
Brug aftagelig A4988 eller DRV8825 kompatibel stepping driver.
Udvidelseskortet kan bruges til graveringsmaskine eller 3D-printerdriver.
Kompatibel med GRBL 0.8. Open-source firmware, der konverterer G-kode kommando til stepping signal.
PWM spindel og retningspin, 4 akselstøtte (X, Y, Z, A – du kan kopiere X, Y, Z eller bruge pin D12 og D13 til at tilpasse firmware til at udføre komplet aksel 4).
Kompakt design, stepping motor kan tilslutte 4-benede stik eller loddes.
Dette er et sæt adskilte dele, og du skal have grundlæggende loddefærdigheder for at lodde dem sammen.
Specifikationer:

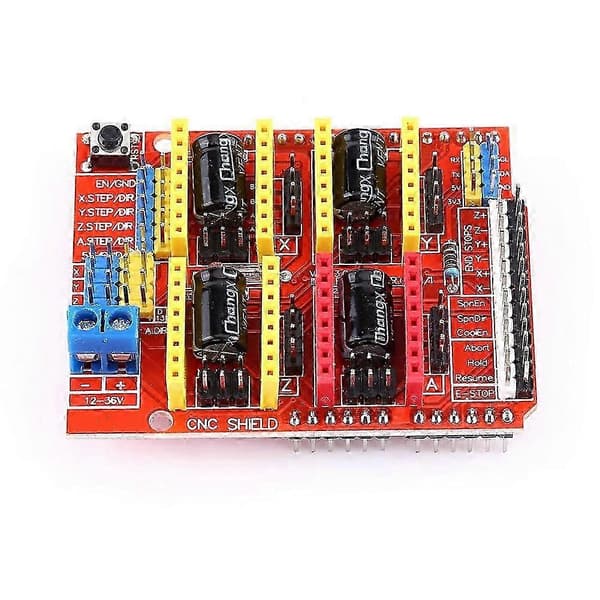

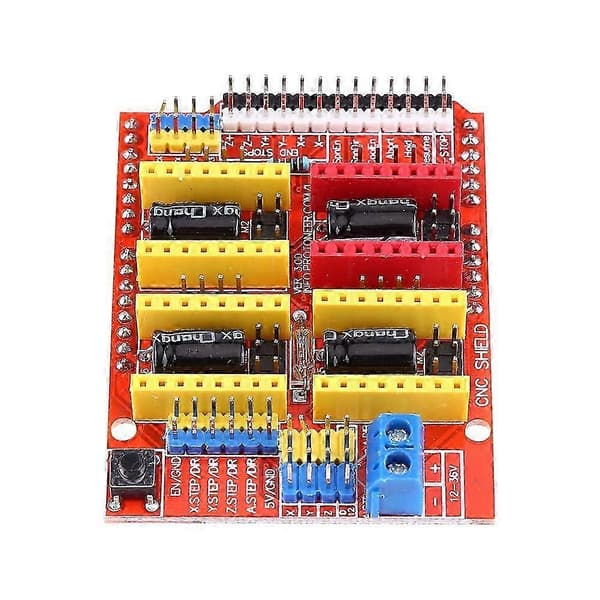

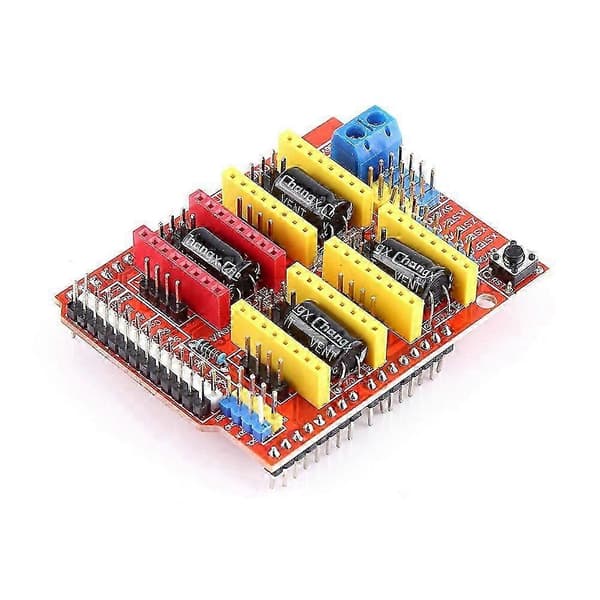

CNC udvidelseskort:
Version: V3.0
Farve: Rød
Størrelse: 68 x 53 x 18 mm / 2,67 x 2,08 x 0,7\"
4 stk. A4988 Driver:
Farve: Rød
Størrelse: 20 x 15 mm / 0,78 x 0,59\"
Termisk nedlukningskredsløb: Ja
Krydsstrømsbeskyttelse: Ja
Jordfejlsbeskyttelse: Ja
Kortslutningsbeskyttelse: Ja
Fem trin-tilstande: Fuld, 1/2, 1/4, 1/8 og 1/16
Bland med langsom strømdæmpningsmodel.
Intern UVLO og lav RDS (on) udgang.
Automatisk strømdæmpningstilstand Detektion/Valg.
Fase-in ensretter, lavt strømforbrug.
Advarsel: Tilslutning eller frakobling af stepping motor, mens driveren er tændt, kan beskadige driveren.
4 stk. køleplader:
Størrelse: 8 x 8 mm / 0,31 x 0,31\"
Farve: Hvid

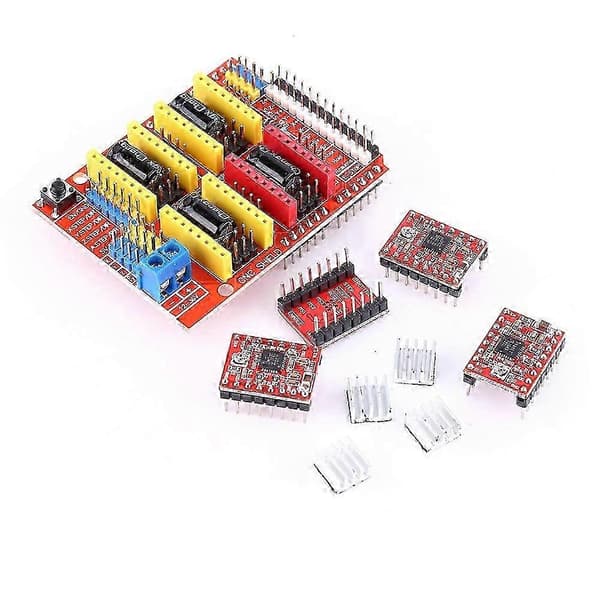

Pakken indeholder:
1 x V3 udvidelseskort
4 x drivere
4 x køleplader
