CP2104's høje integrationsniveau, indbyggede USB2.0 fuld-hastigheds funktionscontroller, USB-transceiver, krystaloscillator, EEPROM og asynkron seriel databus (UART), understøtter fuldt udstyrede modemsignaler, uden eksterne USB-enheder. CP2104 fungerer på samme måde som andre USB-UART-koblingskredsløb. PC'ens USB-port virtualiseres til en seriel port via driveren for at opnå formålet med udvidelse.







Funktion:







Indbygget USB-transceiver, ingen ekstern afbryder nødvendig



Indbygget urkredsløb, ingen ekstern afbryder nødvendig.



Indbygget power-on reset kredsløb.



Spændingsreguleringen inde i produktet kan udsende 3,3V spænding.



Opfylder kravene i USB2.0-specifikationen.



SUSPEND-pinden understøtter USB-statussuspension.



Den asynkrone serielle databus er kompatibel med alle håndtryks- og modulationsregulatorinterfacesignaler.



De understøttede dataformater er databit 8, stopbits 1, 2 og checkbits.



Indbygget 512-byte modtagebuffer og 512-byte sendebuffer.



Understøtter hardware- eller X-ON/X-OFF-håndtryk.



Med selvgendannende sikring. I tilfælde af en uventet kortslutning kan den effektivt beskytte din downloader og computerens USB-port.



Med indikatorlys er arbejdsstatus tydelig med et øjekast.



Understøtter både strømforsyningsudgange på 3,3V og 5V.







Specifikation:



PCB-kortstørrelse: 30,5 mm*17 mm



PCB-kortfarve: Blå



Chip: CP2104



Understøttet OS:



Til Windows 98/2000/XP/7/8/10



Til MAC OS-9



Til X-Windows CE



Til Linux 2.40 eller nyere version







Pakkeliste:

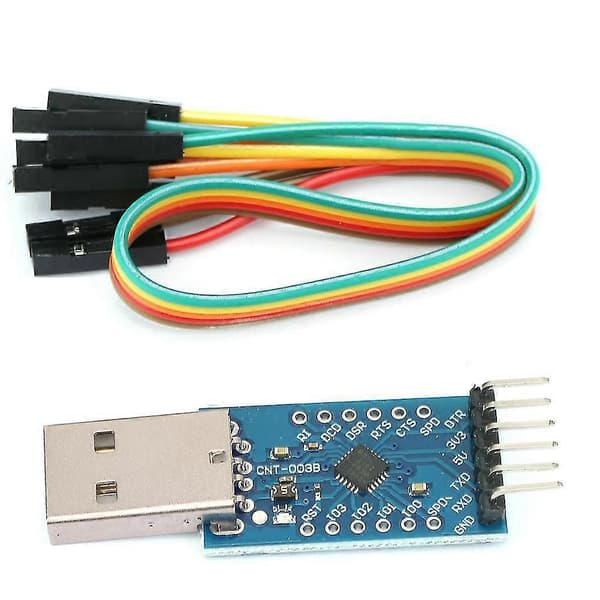

1 * Modul



1 * Ledning







Bemærk:



Den faktiske produktfarve kan afvige fra billedet på grund af lys.



Der kan være en lille afvigelse i målingen af produktet

1Indbygget USB-transceiver, ingen ekstern afbryder nødvendig



2Indbygget urkredsløb, ingen ekstern afbryder nødvendig.



3Indbygget power-on reset kredsløb.



4Opfylder kravene i USB2.0-specifikationen.



5SUSPEND-pinden understøtter USB-statussuspension.
