Modulet anvender et trinvis ensretterskema med høj effektivitet, den højeste effektivitet er op til 95%.
Kontinuerligt justerbar udgangsspænding og strøm
Indgangsspænding op til 75 volt, udgangsspænding op til 50V (ved indgang 75 volt) maksimal strøm 25A.
Ledningsføring: Ved høj effekt skal ledningsføringen være så tyk som muligt.
Konverteringseffektivitet: op til 95% (effektiviteten er relateret til indgangs- og udgangsspænding, strøm og differenstryk); Kortslutningsbeskyttelse: Ja (konstant strømbeskyttelse); Beskyttelse mod omvendt indgangsforbindelse: nej; Anti-genopfyldning af udgang: nej (for at oplade batteriet, skal udgangen, der er forbundet til induktive belastninger, såsom tilslutning af motoren, tilføjes en anti-genopfyldningsdiode)
Parametre:

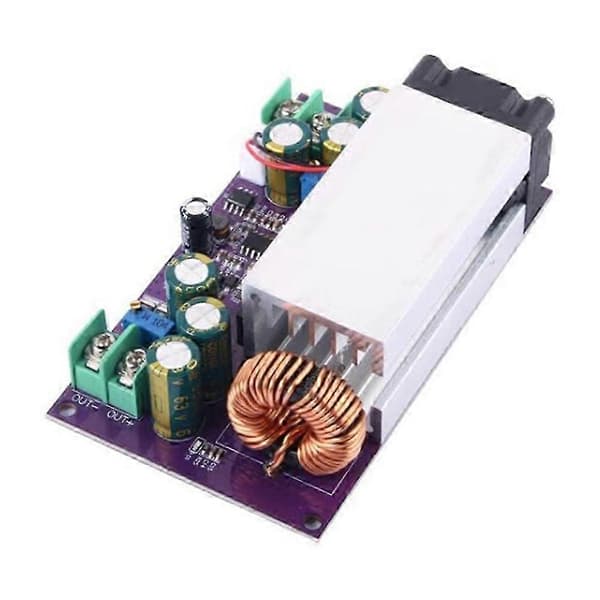

Modulnavn: 600w konstant spænding konstant strøm justerbar strømforsyningsmodul
Modulnatur: ikke-isoleret modul ()
Indgangsspænding: 12-75V
Udgangsspændingsområde: 2.5-50V (skal opfylde betingelsen, IN indgang ganget med 0.8)
Minimum udgangsspænding: 2.5V
Konstant udgangsstrøm: 1-25A (kontinuerligt justerbar)
Maksimal udgangseffekt: 600W
Kontinuerlig maksimal arbejdseffekt: 500W
Kontinuerlig maksimal arbejdsstrøm: 25A
Varmeafledningsmetode: luftkølet varmeafledning
Arbejdsindikator: Ja (udgangsspænding blå LED)
Ledningsføring: leveres med ingen loddeterminaler
Ledningsføring: \"IN\" for indgang, \"OUT\" for udgang
Spændingskonverteringsliste:
12-75V til 5V
12-75V til 9V
14-75V til 12V
17-75V til 14.8V
19-75V til 16.8V
22-75V til 19V
24-75V til 21V
28-75V til 24V
35-75V til 30V
41-75V til 36V
48-75V til 42V
55-75V til 48V
Forholdsregler:
1. Dette modul er et step-down board og kan ikke bruges som et step-up board.
2. Hvis det bruges til opladning af batterier eller batteripakker, skal du tilføje en diode til udgangen for at forhindre tilbageføring.
størrelse: 100 x 61 x 31 mm
Materiale: PCB+metal+elektroniske komponenter
farve: Tilfældig farve
Bemærk: Tilfældig farve, accepterer ikke den angivne farve.
Pakkens indhold:
1 modul
Kun
