1、Dette er DTMF-lydcontrolleren med fire kanaler, enhver telefon eller fastnettelefon med DTMF-tastkode fjernstyrer produktrelæets åbning og lukning.
2、Størstedelen af smartphones og funktionsmaskiner er DTMF-kode.
3、Arbejdsspænding DC 12V, med beskyttelse mod omvendt polaritet.
4、Standby 11-13 MA, 1 relæ åbent 44MA, 2 relæer åbne 77MA, 3 relæer åbne 110MA, 4 relæer åbne 140MA, 5 relæer åbne 170MA, 6 relæer åbne 197MA, 7 relæer åbne 223MA, 8 relæer åbne 247MA.
5、Otte driftstilstande, ikke-låsende (øjeblikkelig), selvlåsende (skifte), inter-låsende (lås), 5/20/60/120/250-sekunders forsinkelse.
Funktioner:
Dette
er DTMF-lydcontrolleren med fire kanaler, enhver telefon eller fastnettelefon
med DTMF-tastkode fjernstyrer produktrelæets åbning og lukning.
Størstedelen af smartphones og funktionsmaskiner er DTMF
kode.
Arbejds-
spænding DC 12V, med beskyttelse mod omvendt polaritet.
Standby 11-13 MA, 1 relæ åbent 44MA, 2 relæer åbne 77MA, 3 relæer åbne 110MA, 4 relæer åbne
140MA, 5 relæer åbne 170MA, 6
relæer åbne 197MA, 7 relæer åbne 223MA, 8 relæer åbne 247MA.
Otte driftstilstande, ikke-låsende
(øjeblikkelig), selvlåsende (skifte), inter-låsende (lås), 5/20/60/120/250-sekunders forsinkelse.
Standardstyringskommandoen er 1/2/3/4/5/6/7/8. Eksempel: Tast 1 for at styre relæ
1, tast 2 for at styre relæ 2, tast 3 for at styre relæ 3, tast 4 for at styre
relæ 4; styringskommandoer kan ændres vilkårligt 1-4 bit.

Specifikationer:
Model: AD22A08
Arbejdsspænding: DC 12V
Størrelse: Ca. 94 x 62 x 18mm/3.7 x 2.44 x 0.7in
Maksimal belastning: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC

Instruktioner:
Du skal bruge to telefoner, en som
modtager (phone_1), den anden som sender (phone_2); mobil phone_1

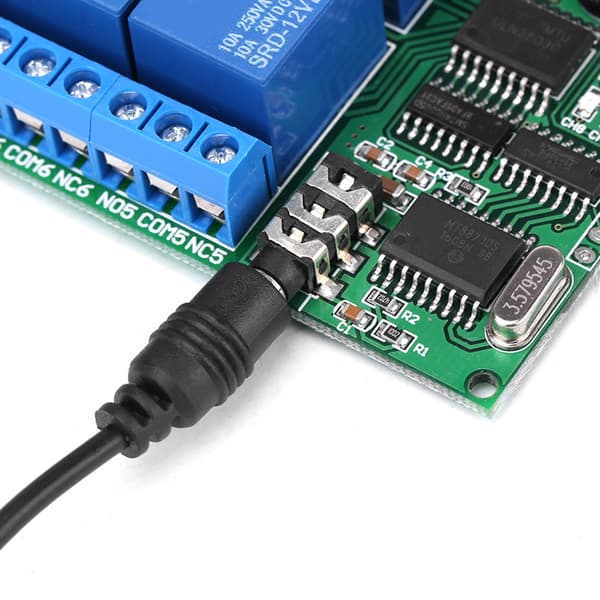

tilsluttet med DTMF-lydkabel 3.5MM lydcontroller (controlleren skal være
strømforsynet), og derefter med phone_2 (kan være en fastnettelefon) ring phone_1, phone_1
svarede, så to telefoner ringer til hinanden; tast derefter 1/2/3/4/5/6/7/8 med phone_2
tastatur for at styre 8 relæer.
Forsigtig:
1.
DTMF-lydcontrolleren skal bruge stabil drift af DC 12V strømforsyning
(anbefalinger 2A eller over strømadapteren)
2. Fjernstyr controlleren med en mobiltelefon, modtageren skal være
telefonen med 3.5MM lydgrænseflade, senderen kan være en mobiltelefon eller
fastnettelefon
3. Som modtager af telefonen skal den udsende en lyd (ikke lydløs), ellers vil de ikke styre relæer.
Ordliste:
NO:
Normalt åben
COM:
Fælles terminal
NC:
Normalt tilsluttet
Relæ
åbent: COM tilsluttet NO men frakoblet NC
Relæ
lukket: COM frakoblet NO men NC tilsluttet COM.
Ikke-låsende
(øjeblikkelig): Tast 1 (2/3/4 er det samme),
relæ 1 \"Åbent \", relæ lukket efter 1 sekunds forsinkelse
Selvlåsende: Tast 1, relæ 1 \"Åbent \", tast 1 igen, relæ 1
\"af \", og så videre
Inter-lås: Tast 1, relæ 1 \"Åbent \", andre relæer \"Af \";
tast 2, relæ 2 \"Åbent \", andre relæer \"af \", og så videre
\"Forsinkelse \": Tast 1, relæ 1 \"Åbent \", relæ 1 \"Lukket \"
efter et stykke tid
Tilstandsvalg:

Otte driftstilstande, elektrisk loddekolbe
jumper (billede ovenfor) på pladerne

Ledningsdiagram:
1
Styr 12V kredsløb, ledningsføringen som vist nedenfor. Belastning \"LOAD \" kan være
LED-lamper, ventilatorer, motorer, routere og andet 12V udstyr


2
DC 1-110V eller AC 85-265V kredsløb, ledningsføringen vist nedenfor. Belastning
\"LOAD \" kan være LED-lamper, ventilatorer, motorer og andre typer spænding AC
og DC-udstyr.

Pakken indeholder:

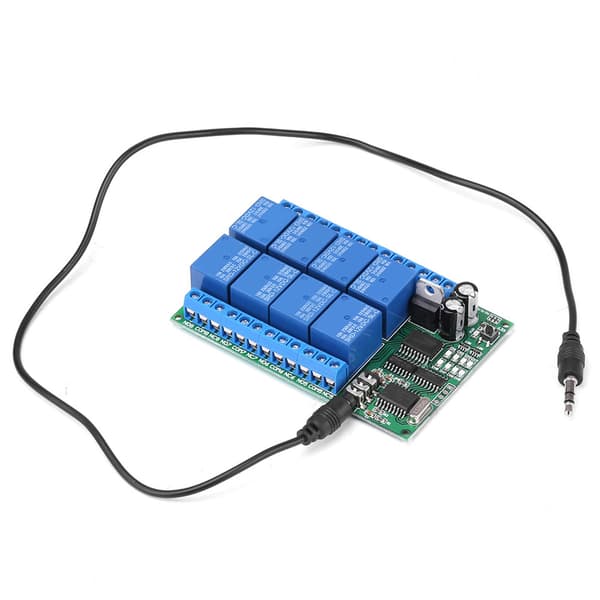

1 x Relæmodul
1 x 3.5mm Lydkabel
