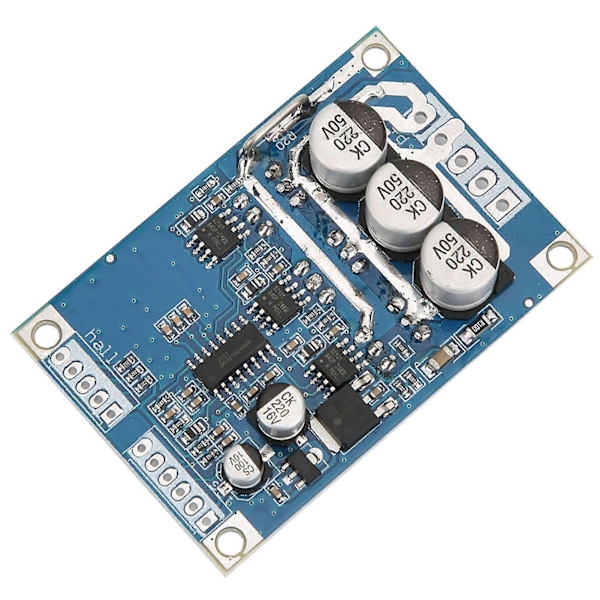

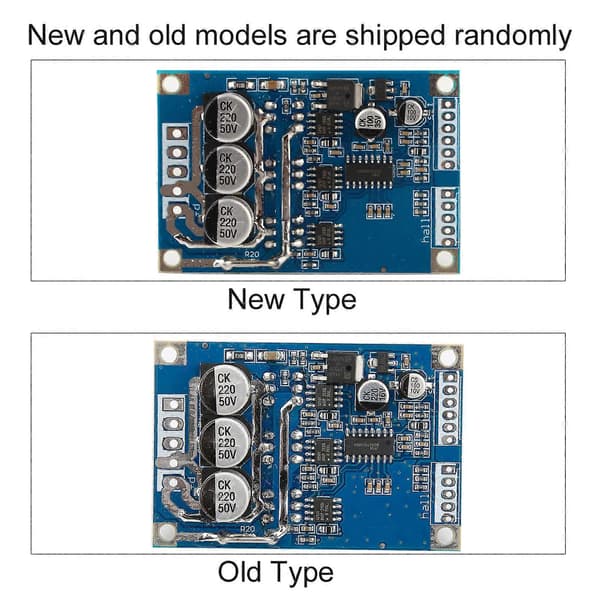

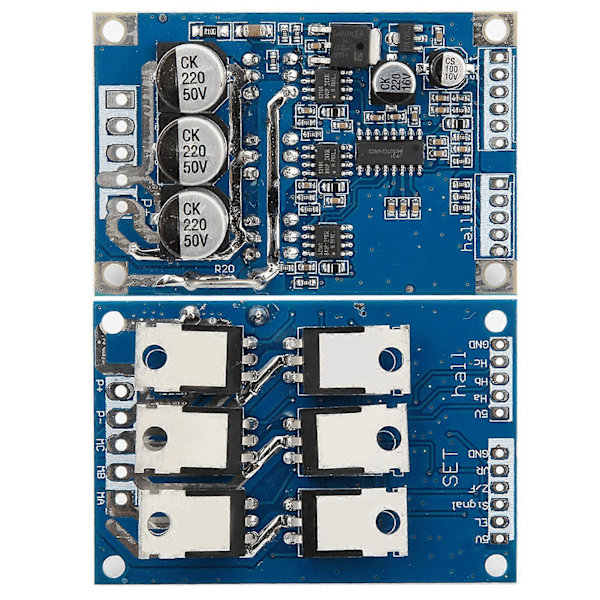

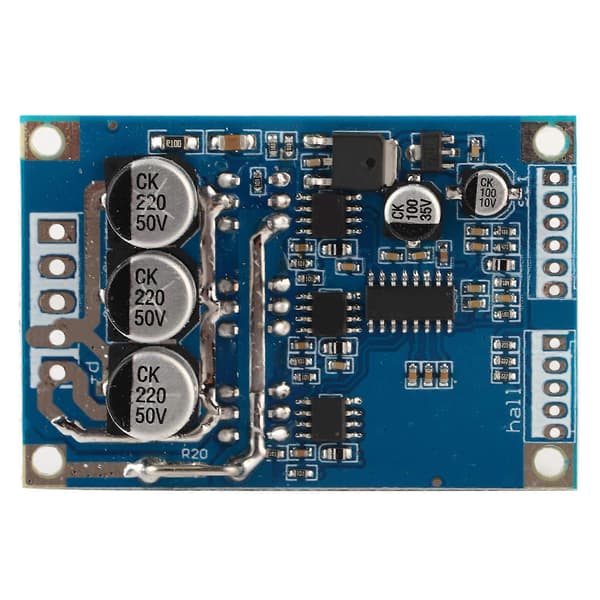

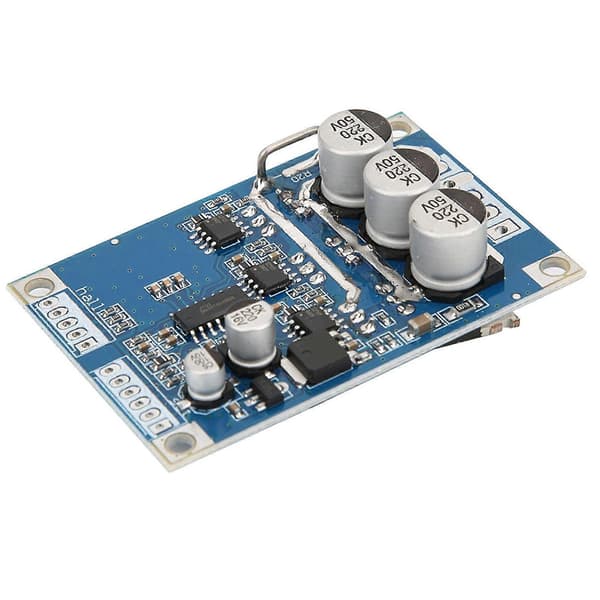

Beskrivelse:100% Helt Ny & Høj KvalitetSpecifikation:Driftsspænding: DC 12V-36VDriftsstrøm: <=15ADriver Effekt: <=500WHastighedsspænding: 0.1V-5VDriftstemperatur:-40-85CFugtighed: 90%RHStandby beskyttelse:JaAktiver kontrol: JaOverstrømsbeskyttelse: JaStyrekontrol: JaHastighedskontrolsignal: JaStørrelse: 63*42*17mm(L*B*H); Probe størrelse 3mm, længde: fastgørelseshul center afstand 57mm; bredde: fastgørelseshul center afstand 36.5mmStrømtilslutning Ud:VCC(positiv strømforsyning)GND(negativ)MC(motorfaser W)MB(motorfaser V)MA(motorfase U)Sæt til kontrolsiden:GND kontrol terminal jordVR regulatorenden 0-5V(svarende til 10% af motorhastigheden -100%)ZF reverseringskontrol(tilsluttet 5V eller jord kan ændre motor rotationsretning)M tachometer puls output(afhængigt af antallet af motorpoler svarende til antallet af pulser pr. omdrejning af outputnummeret)EL aktiver kontrol terminal(tilsluttet 5V eller jord kører derefter 5V, jording af motoren stopper)5V 5V kontrol terminalHALL til hall terminalerne:5V Hall strøm positivHa Hall signalHb Hall signalHc Hall SignalGND Hall negativLedningsføring:Kontrol terminal for SET:1. Motorhastighedskontrol ledningsmetoder: tilgængeligt potentiometer system hastighed kan også tilsluttes MCU kontrol, når potentiometer kontrol ledningsføring, potentiometer midterste pin er forbundet til VR hastighedsport, potentiometer forbundet til begge ender af 5V og GND terminal spænding mere høj hastighed hurtigere.2. Motorstyring kontrol ledningsmetoder: du kan skifte kontrol kan også tilsluttes MCU kontrol, til GND i en retning, derefter i en retning 5V.3. Puls hastighedssignal: høj og lav output . IC kan ikke forstå informationen med kundens anmodning.Hall signal input for hall:Ledningsdiagram er vist, en svarende til HA, HB,HC og på motoren, 5V strømforsyning tilsluttet motor hal signaler positiv, GND strømforsyning negativ signal til motor hall.Bemærk: På grund af forskellige motorproducenter til at gøre hall af hall linje rækkefølge ikke nødvendigvis følger linjen på brættet for at matche sekvensen, skal justeres, vær venligst opmærksom! Hvis linjesekvensen er forkert, starter den ikke korrekt, strøm, eller start andre fænomener ikke åbne, tvunget til at bruge drevpladen vil brænde!!!Motor driver board 12-36V DC strømindgang, VCC positiv strømforsyning, GND strømforsyning er negativ.Bemærk, at den nye type og den gamle type af dette produkt vil blive sendt tilfældigt, og sørg for, at du ikke har noget imod det, før du bestiller.Elektriske ledningsmetoder: Børsteløs DC motor til de tre linjer, svarende MA/U,MB/V,MC/WTips:Hvis du bruger mindre end 60W, uden ekstra køleplade, skal du sørge for at tilføje mere end 60Wheatsink finner drev effektivitet uden at sænke temperaturen er for høj vil skinne ind i permanent skade! Størrelsen af kølepladen kan være et dårligt miljø baseret arbejde (anbefalet køleoverflade større end 200 kvadratcentimeter)!Når du installerer kølepladen, skal du være opmærksom på bagsiden af modulet 6 MOS rør isolering, ingen isolering, det vil blive klæbet til drevpladen permanent beskadiget! Foreslår at tilføje isoleringsfilm, begge sider af isoleringsarket plus termisk fedt!Pakken indeholder:1 x 12-36V 500W Børsteløs Motor Controller.
