Funktioner:

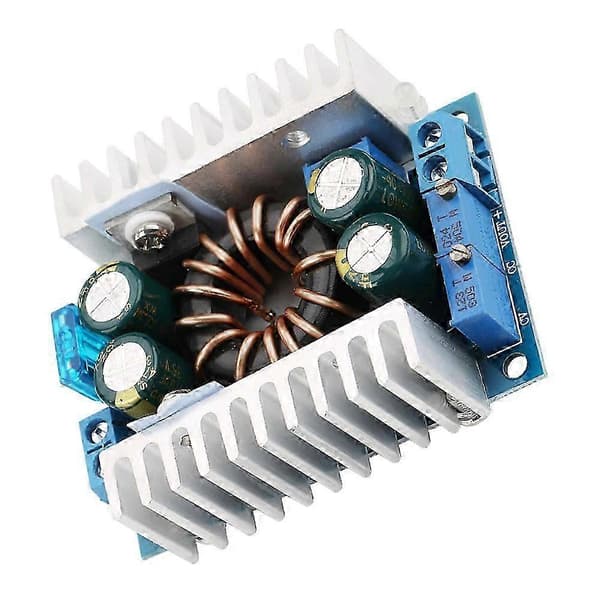

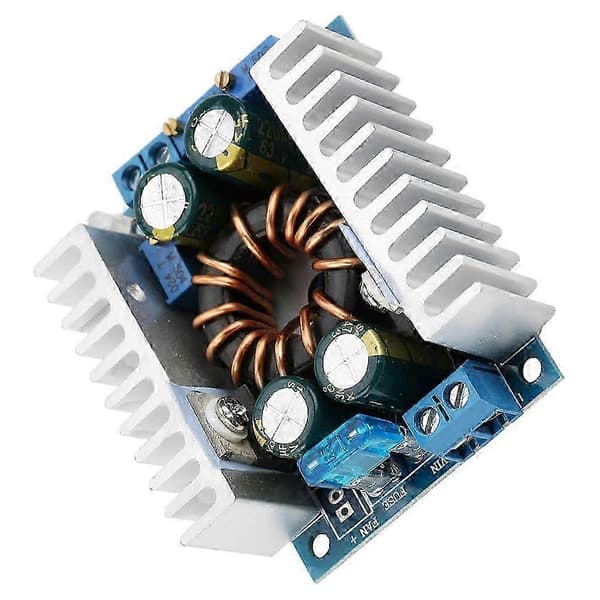

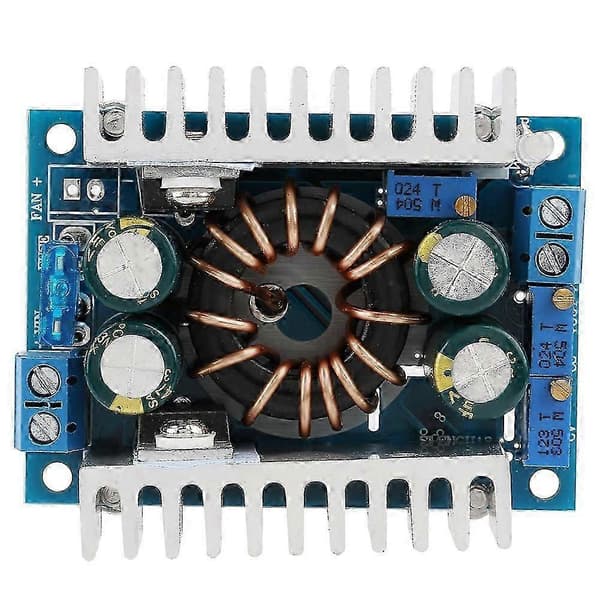

Dette er et ikke-isoleret DC-strømkonvertermodul med lang levetid.

Høj effekt og stabil udgang, det konverterer 10-32VDC til 12-60VDC.

Komponenter af høj kvalitet sikrer høj konverteringseffektivitet, op til 95%.

Designet med store køleplader for bedre varmeafledning.

Udbredt brug til solenergi spændingsstabiliserende opladning, batteripakkeopladning, stor effekt LED-drev osv.

Specifikation:

Type: Ikke-isoleret step up-modul (BOOST)

Indgangsspænding: 10~32VDC

Indgangsstrøm: 16A (MAX.); hvis mere end 8A, skal du forbedre varmeafledningen

Hvilestrøm: 15mA (testet ved konvertering af 12V til 20V; den vil stige, når udgangsspændingen er højere)

Udgangsspænding: 10~60VDC kontinuerligt justerbar

(Gælder kun, hvor indgangsspændingen er mindre end udgangsspændingen, kan ikke nedtrappe spændingen)

Udgangsstrøm: 8A (relateret til forskellen mellem indgangs- og udgangsspænding, jo større spændingsforskel er, jo mindre udgangsstrøm vil der være. Forbedr varmeafledningen, når strømmen er over 4A)

Konstant strømudgangsområde: 0,3~8A

Sluk lys Justeringsområde: 0,3~8A

Udgangseffekt: Naturlig køling 90WMAX; Forbedret køling 150WMAX

Driftstemperatur: -40 til 85 (hvis temperaturen er for høj, skal du forbedre varmeafledningen)

Frekvens: 150KHz

Konverteringseffektivitet: 95% (Effektiviteten er relateret til indgangs-/udgangsspænding, strøm og spændingsforskel)

Kortslutningsbeskyttelse: Ja (indgang 15A sikring)

Omvendt indgangsbeskyttelse: Nej, kan normalt tilslutte diode i serie til indgangen

Udgangsindikatorlys: Med opladningsindikation; det viser rødt under opladning, grønt når det er fuldt opladet

Udgangsflow tilbage beskyttelse: Ja

Installationsmetode: Fire 3 mm skruer (IKKE inkluderet)

Ledningsmetode: Terminalblokke

Vægt: 74g / 2.6oz (ca.)

Pakkeliste:

1 * Spændingskonverter

Strømjustering:

1, Juster CV-potentiometeret, afhængigt af belastningskravene, juster udgangsspændingen til den passende værdi, eksempel: 4 serier af batteri til 55V, 10 serier LED til 37V

2, Modulets udgangsstrømværdi er indstillet til minimum (drej CC-potentiometeret mod uret, indtil du hører en lille knæklyd fra potentiometeret)

3, Tilslut til amperemeter, tilsluttet LED'en eller batteriet, juster CC-potentiometeret til den krævede strøm. Hvis det bruges til opladning, skal du aflade batteriet før justering.

Fordi jo mere batteristrøm, jo mindre ladestrøm. Bemærk, at strømmen i dette modul ikke kan justeres med kortslutning.

4, Drej lysstrømjustering, der bruges til at indikere, om batteriet er fuldt opladet. Rødt lys lyser under opladning, grønt lys lyser, når det er fuldt opladet. Tilslut et fuldt opladet batteri til udgangsenden, og juster drejelyspotentiometeret, indtil det grønne lys lyser.
