Bemærk: 1. For at modulet kan fungere stabilt, skal du sørge for at bruge en strømforsyning, der er mere end dobbelt så stor som belastningseffekten. Hvis belastningen er en motor, skal du bruge en strømforsyning med mere end 3 gange effekten.
2. Den maksimale belastningsstrøm er 2A, hvis det er en belastningsmotor, er den maksimale belastningsstrøm 1A
3. Modulet kan kun styre frem- og tilbagegående rotation (start og stop styres af tænding og slukning)
Selvlåsende (bistabil) omvendt polaritetscontroller
Indgangsspænding: DC 6-24V (12V version)
Modulets arbejdsstrøm: fremadgående rotation 2MA, omvendt rotation 35-40MA
Belastningsspænding: lig med udgangsspændingen
Belastningsstrøm: maksimalt 2A (motor 1A)

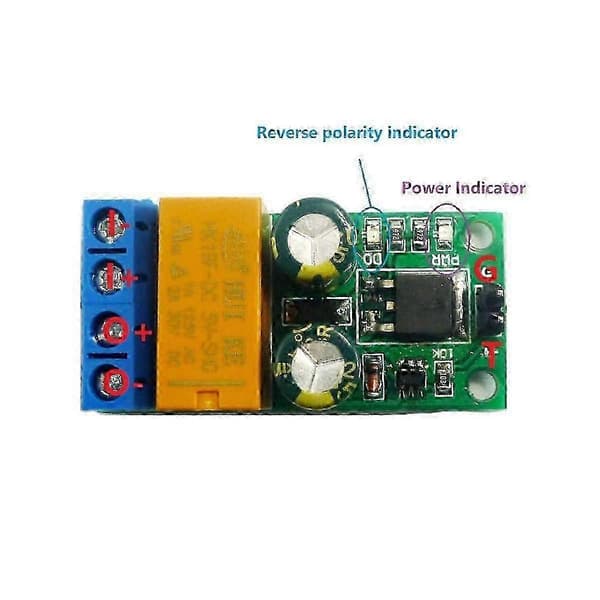

Med strømindikator og omvendt polaritetsindikator
Kontroltilstand: lavpulsstyring
Dette er et selvlåsende (bistabilt) omvendt polaritetsrelæ. Udløs én gang, udgang omvendt polaritet (og behold), og udløs igen, udgang = indgang (og behold)

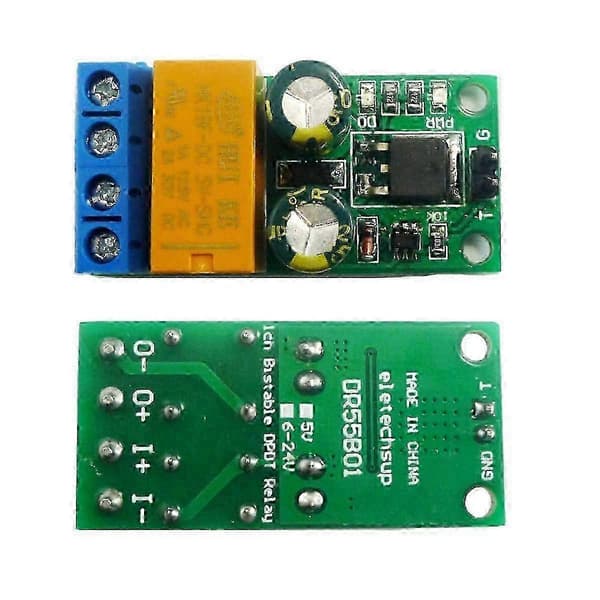

Pin
I+: strømindgang +;
I-: Spændingsindgang -;
O+: strømudgang + (når polariteten er omvendt, er udgangen -);
O-: strømudgang - (udgangen er + når polariteten er omvendt);
G: trigger signal jord;
T: Trigger signalindgang (0,2-2 sekunders lav puls).

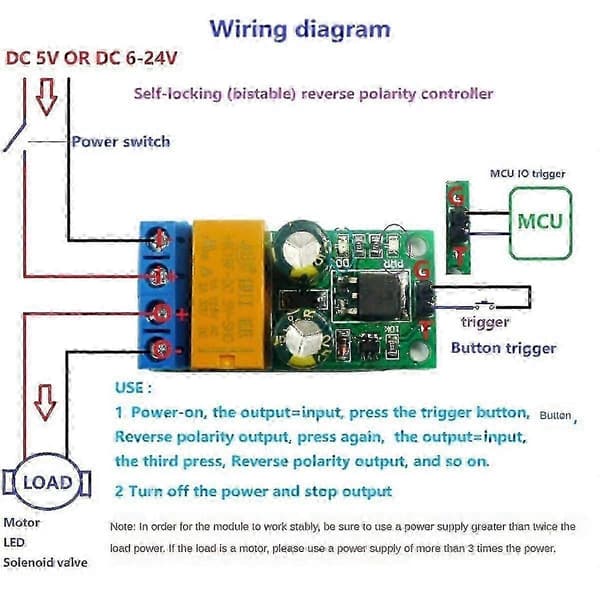

Instruktioner:
Efter tænding, udgang = indgang, tryk på udløserknappen, omvendt polaritetsudgang, udløs knappen igen, udgang = indgang, udløs knappen for tredje gang, omvendt polaritetsudgang. Og så videre.
Sluk for strømmen og stop udgangen.
størrelse: 43mm x 21mm x 16mm
Materiale: PCB
farve: Grøn
Pakkeindhold:
1 x omvendt polaritetscontroller
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
