DSO138mini indeholder følgende forbedringer: 1. Bedre struktur og mindre størrelse
2. USB- eller batteridrevet. 3. Ekstern triggerindgang.
4. Seriel udgang af bølgeformsdata. 5. Universal controller.

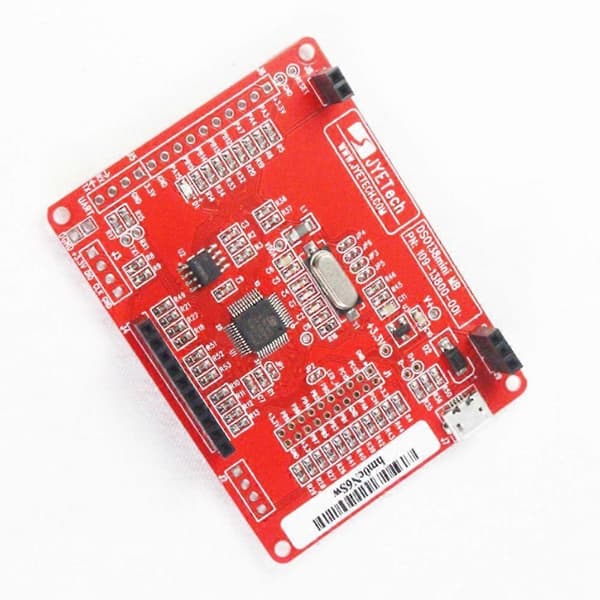

DSO138mini får MCU og LCD til at forblive i ét printkort for at undgå problematiske pin-header-forbindelser, der blev brugt i DSO138. Dette øger ikke kun produktets pålidelighed, men gør også, at hovedkortet kan blive en fleksibel universal controller.
DSO138minis trigger kan fungere pålideligt under 10us og 20us tidsbaseindstillinger. Bølgeformsdata kan udsendes via seriel port, og dataene kan nemt vises på pc med hjælp fra anden software som Gnuplot. Dette billede viser den samme bølgeform vist på pc ved hjælp af Gnuplot.
Specifikation:
Vigtigste funktioner ved DSO138
Samplinghastighed: 1Msps maks
Indbygget 1KHz/3.3V testsignal
Bølgeformsfrys (HOLD) funktion tilgængelig
Gem/hent bølgeform
Seriel bølgeformsdataudgang
Vertikal:
Antal kanaler: 1
Analog båndbredde: 0 - 200KHz
Følsomhed: 10mV/Div - 5V/Div
Følsomhedsfejl: mindre end 5%
Opløsning: 12-bit
Indgangsimpedans: 1M ohm
Maksimal indgangsspænding: 50Vpk
Kobling: DC, AC, GND
Horisontal:
Maksimal realtids samplinghastighed: 1Msps
Tidsbase: 10us/Div - 500s/Div
Optagelængde: 1024 punkter
Trigger:
Triggertilstande: Auto, Normal, Enkelt
Triggertyper: Stigende/faldende flanke
Triggerposition: 1/2 af bufferstørrelse fast
Display: 2,4-tommer farve TFT LCD med 320 x 240 opløsning
Strømforsyning: 3,5V - 6V DC
Forsyningsstrøm: 120mA@5V
Fysiske dimensioner: 7 x 8cm/2,76 x 3,15 tommer
Type: Reservedele
Farve: Rød
Materiale: plastik
Pakkeindhold:
1 sæt x DSO138mini oscilloskop kit
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysoptagelse og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
