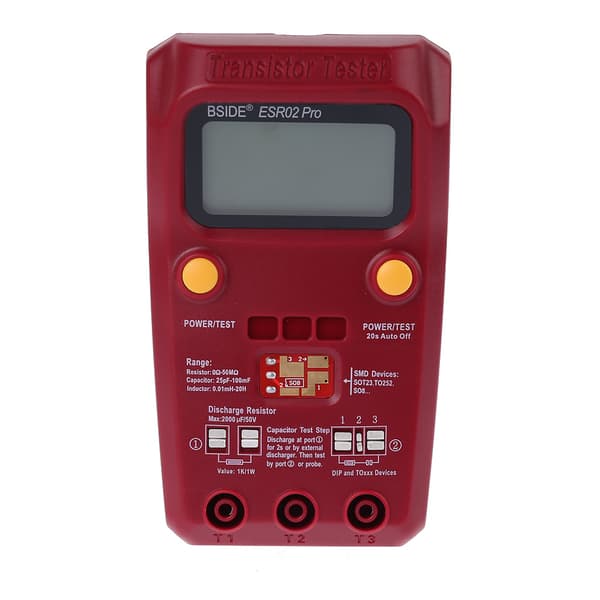

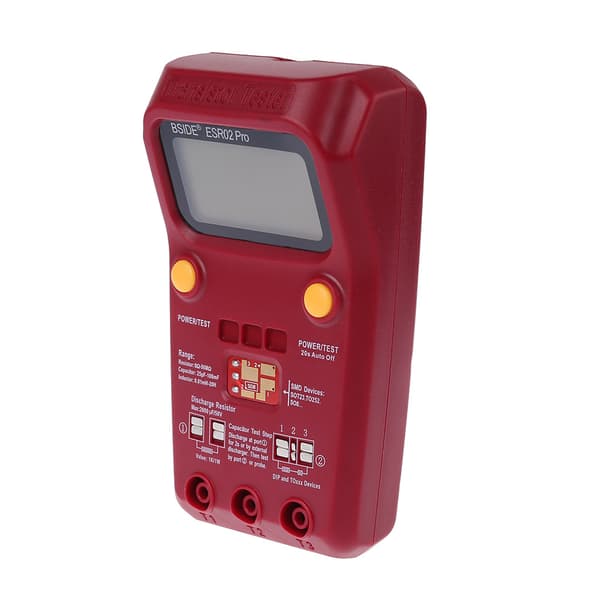

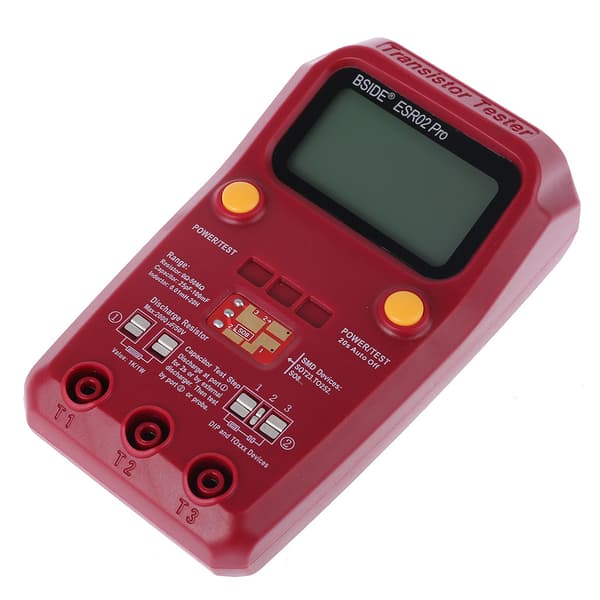

Beskrivelser:\r
Dette meter er et lille værktøj til ingeniøren, elektronisk vedligeholdelse og fabrikken. Det er meget nemt at teste plug-in og SMD-enheder, det kan også teste forskellige typer dioder, trioder, tyristorer, MOSFET, gøre det muligt at analysere enhedstypen, pinnens polaritet, output HFE, for ventilspændingen, FET'ens junction-kapacitans.\r
\r
\r
Noter:\r
Før du tester kondensatoren, skal du sørge for at aflade den, ellers kan det beskadige det interne kredsløb\r
Hvis du bruger til DC-strømforsyning, skal du vælge til DC 9V - 12V adapter (inklusive 9V og 12V)\r
Den drives af 1 stk. 9V 6LR61 batteri, når batteristrømmen er under 6V, skal du udskifte det med et nyt\r
\r
Parametre:\r
\r
Modstand: 0 - 50M ohm Opløsning: 0,01 ohm\r
Kondensator: 25pF - 100mF Opløsning: 1pF\r
Induktor: 0,01mH - 20H Opløsning: 0,01mH\r
Kondensator ESR: 2uF-50mF Opløsning: 0,01 ohm\r
\r
\r
Sådan bruges instruktioner:\r

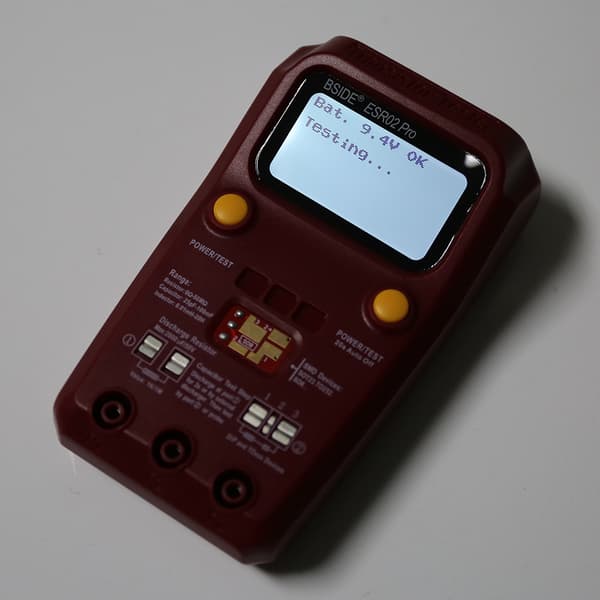

Tryk på \"POWER / TEST\" for at tænde og starte en test, flere målinger kan gentages med denne for tast, automatisk slukning 20 sekunder efter måling\r
Giv tre slags stik, hver stikben 1, ben 2 og ben 3 er forbundet\r

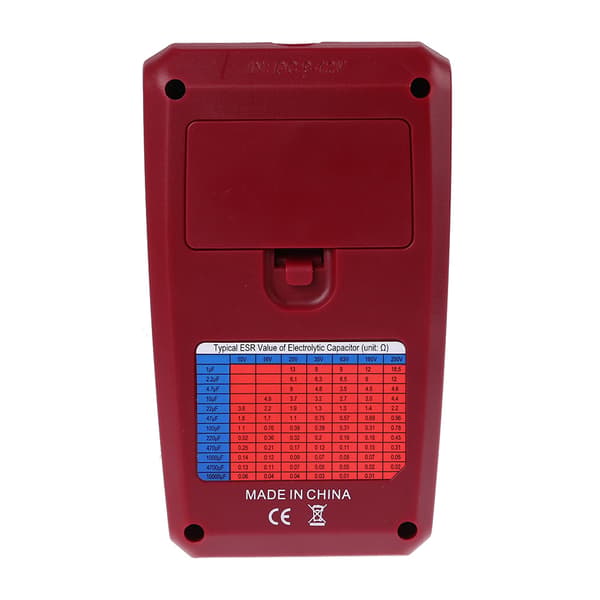

Der er en tabel \"typisk ESR-værdi for elektrolytkondensator\" på bagsiden, den er kun til vejledning, disse er typiske værdier for standard elektrolytkondensator ved stuetemperatur\r
\r
Kalibrering:\r
\r
Kortslut testben 1, 2, 3 sammen og tryk på knappen \"POWER / TEST\", så beder skærmen om at gå ind i kalibrering, tryk på knappen igen inden for 2 sekunder for at bekræfte.\r
Få sekunder senere beder skærmen om at frigive ben 1, 2, 3, frigiv dem og vent på, at kalibreringen er færdig\r
\r
\r
Pakkens vægt: 0,25 kg\r
Pakkens størrelse (L x for B x H): 17,50 x 10,00 x 6,00 for cm / 6,89 x 3,94 x 2,36 tommer\r
Pakkeindhold:\r
1 x ESR02 PRO Digital Transistor Tester\r

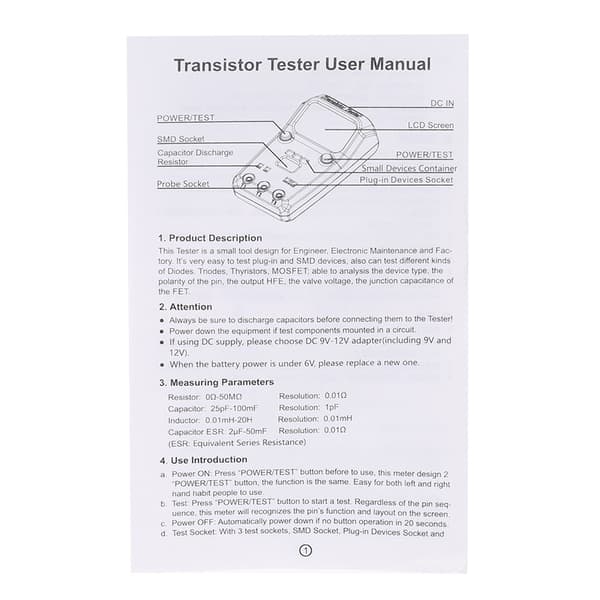

1 x Engelsk brugervejledning
