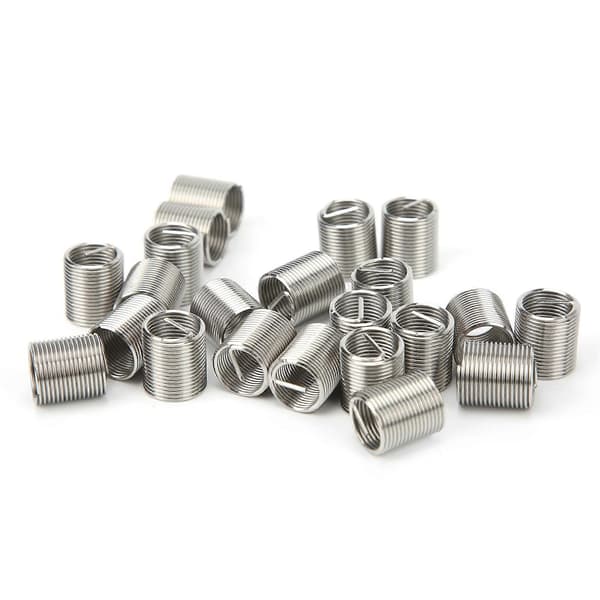

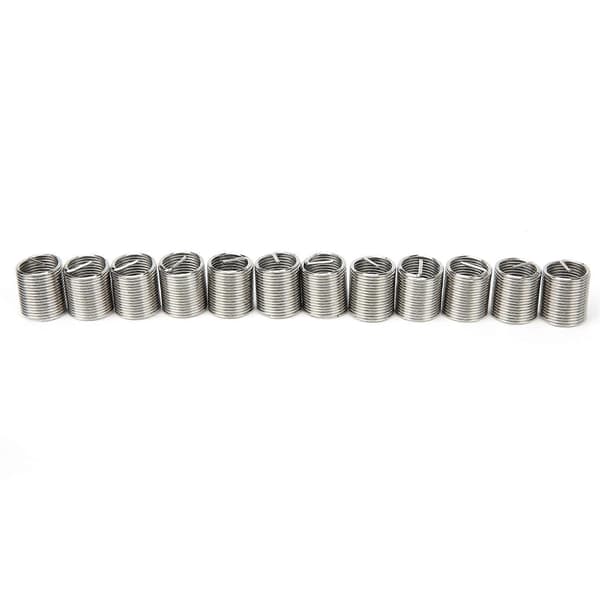

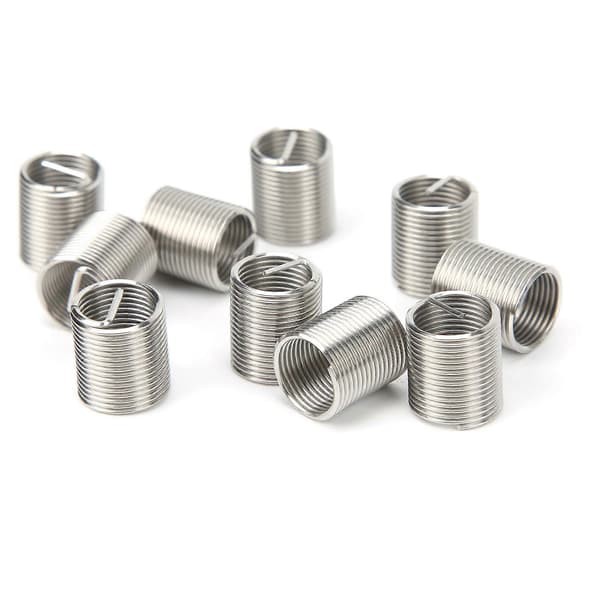

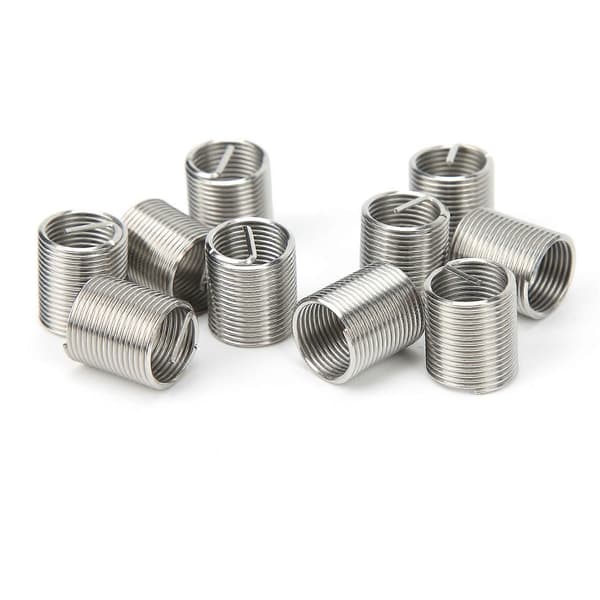

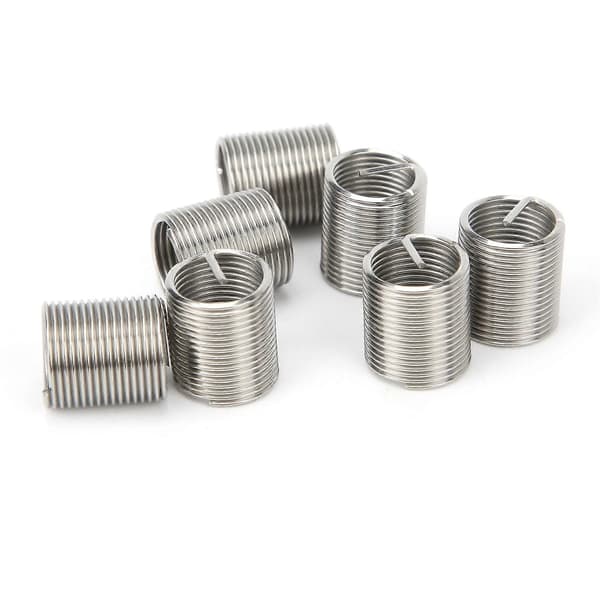

Varetype: Gevindindsatser

Materiale: SUS304

Model: M10x1x2D

Gevindspecifikation: M10x1 (mm)

Længde efter installation: Ca. 20 mm / 0,8 tommer

Antal omdrejninger før installation: 16,5

Udvendig diameter før installation: Ca. 12 ~ 12,5 mm / 0,5 ~ 0,5 tommer

Diameter på borepatron til installation: Ca. 10,3 mm / 0,4 tommer

Specifikation: For eksempel: M3x0,5X1,5D, hvilket betyder, at efter at skruesættet er fuldført, er hungevindet M3, stigningen er 0,5, og længden er 1,5D (længde refererer til 1,5 gange diameteren, det vil sige 1,5x3=4,5 mm), længden her refererer til længden efter installation.

Sådan bruges:

1. Boring

Brug borepatronen i den størrelse, der er angivet i parametertabellen for trådgevindindsatsen, til at bore hullet. Vær forsigtig med ikke at bore hullet i en kegleform. De spåner, der genereres af borehullet, skal blæses ud med trykluft. Efter boring bør undersænkningen ikke overstige dybden på 0,4 stigning. For stor undersænkning er ikke befordrende for iskruningen af trådgevindindsatsen.

2. Gevindskæring

Brug specielle haner til trådgevindindsatser til at skære gevind. Dybden af gevindskæringen skal overstige installationslængden af gevindindsatserne. Efter gevindskæring skal du bruge en trykluftsprøjtepistol til at blæse affaldet ud. Når gevindnøjagtigheden er høj, skal du kontrollere det tappede bundhul med en speciel bundhulsmåler til trådgevindindsatser.

3. Installation

Sæt trådskruebøsningen ind i installationsnøglen (figur 5 til højre), indsæt trådskruebøsningens installationshalehåndtag i styrstangsrillen på installationsnøglen, og drej håndtaget på installationsnøglen for at skrue trådskruebøsningen ind i skruehullet. Til installation af M14x2 eller flere fasede gevindindsatser kan du bruge T-type slidsværktøjet til at installere; Bemærk: Under installationen og iskruningsprocessen af gevindindsatserne bør der ikke være pres i lodret retning for at forhindre springende tænder. Den korrekte metode er langsomt at skrue i gevindets rotationsretning.

4. Fjern håndtaget (knæk monteringshåndtaget af)

Brug en afbryder til at knække monteringshåndtaget af. Brug ca. 200 g kokosnød til at slå afbryderen øjeblikkeligt, og håndtaget kan fjernes. Brug ikke monteringsnøglen til at rotere i den modsatte retning. Knæk ikke monteringshåndtaget af. Denne situation er meget let. Som et resultat blev halespidsen knækket, og ledningen blev trukket ud.

5. Skru af

Når der opstår installationsproblemer under installationen af trådgevindindsatsen (såsom springende tænder), skal gevindindsatsen fjernes, og en speciel bøsningsfjerner skal bruges til at fjerne trådgevindindsatsen.

1Producer et højstyrke, slidstærkt, højpræcisions standard hungevind, hvis du monterer trådskruesættet i skruehullet på emnet af aluminiumslegering og andre materialer

2Du kan reparere det gevindskårne hul på en omkostningseffektiv måde, når der opstår en gevindfejl, eller et beskadiget hungevindskåret hul repareres

3Produktet bruges til at konvertere mellem metriske og tomme gevindhuller, hvilket er praktisk og hurtigt

4Trådgevindindsatser kaldes også gevindskårne skeder, gevindskårne bøsninger i rustfrit stål, trådbøsninger. Fremstillet af højstyrke, højpræcisions diamantformet tværsnitsståltråd

5Anvendt på lavstyrke ingeniørmaterialer som aluminiumslegering, zinklegering, legering, kobber, plast, ingeniørplast osv. vil forbedre gevindstyrken og slidstyrken betydeligt50 x Gevindindsatser
