Funktioner:\r

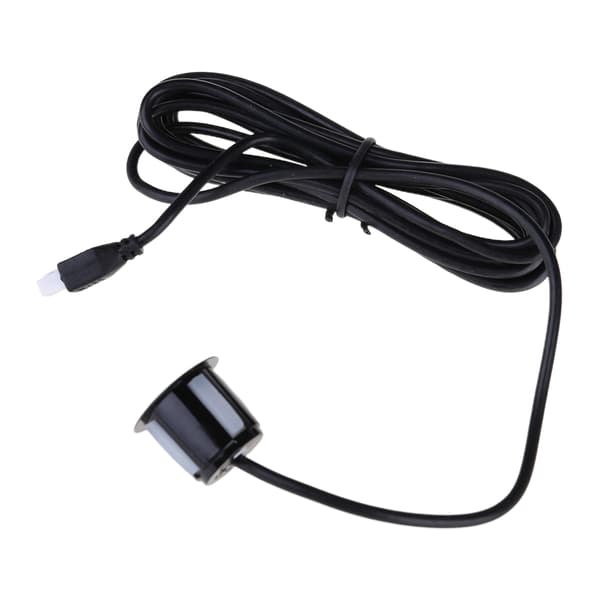

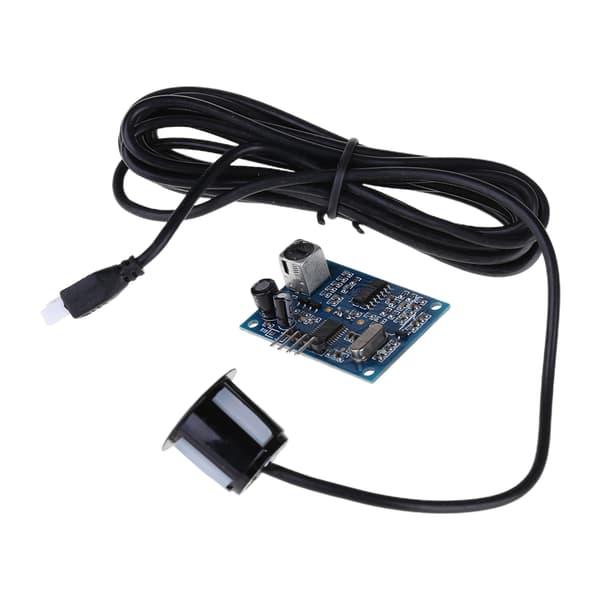

JSN-SR0T4-2.0 ultralyds afstandsmålingsmodul kan levere 20cm-600cm berøringsfri afstandssensorfunktion, med en målenøjagtighed på op til 2mm.\r

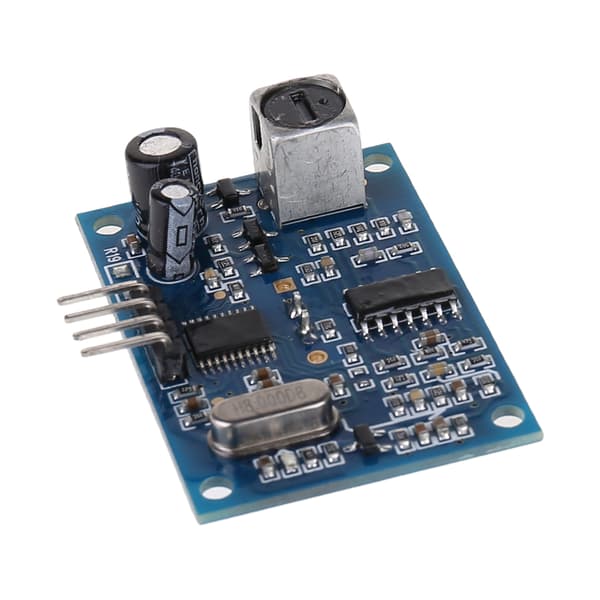

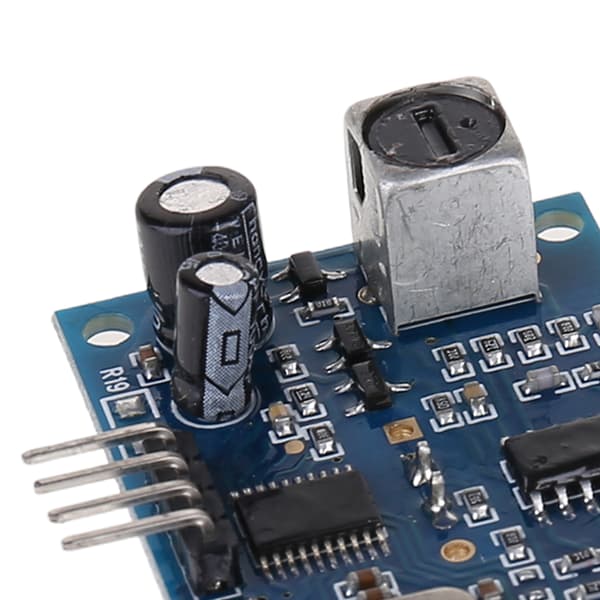

Modulet inkluderer transceiver ultralydssensor og kontrolkredsløb, det er en piezoelektrisk sensor lavet ved hjælp af elektrostriktive fænomener.\r
Dette produkt bruger et industrielt integreret ultralydssondedesign, en vis grad af vandtæthed (men kan ikke nedsænkes i vand), stabil ydeevne, til alle MCU'er på markedet.\r
Lille størrelse, nem at bruge.\r
Bredt strømforsyningsområde, lavt strømforbrug.\r
Høj målenøjagtighed, høj opløsning.\r
Detektionsblindområdet er lille, længere væk.\r
Outputdiversificering, pulsbreddeoutput, serielt output.\r
\r
Produktparametre:\r
Driftsspænding: til DC 3.0~5.5V\r
Driftsstrøm: mindre end 8mA\r
Sonde frekvens: 40kHz\r
Lang rækkevidde op til: 600cm\r
Nær rækkevidde: 20cm\r
Afstandsnøjagtighed: ±1cm\r
Målevinkel: 75 grader\r
Input trigger signal:\r
1. TTL puls over 10uS\r
2. Seriel transmissionsinstruktioner 0X55\r
Output efterklangssignal: output pulsbredde niveau signal, eller TTL\r

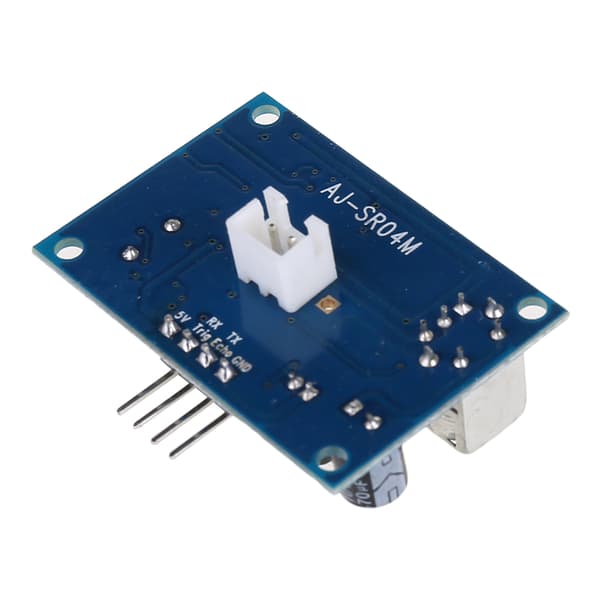

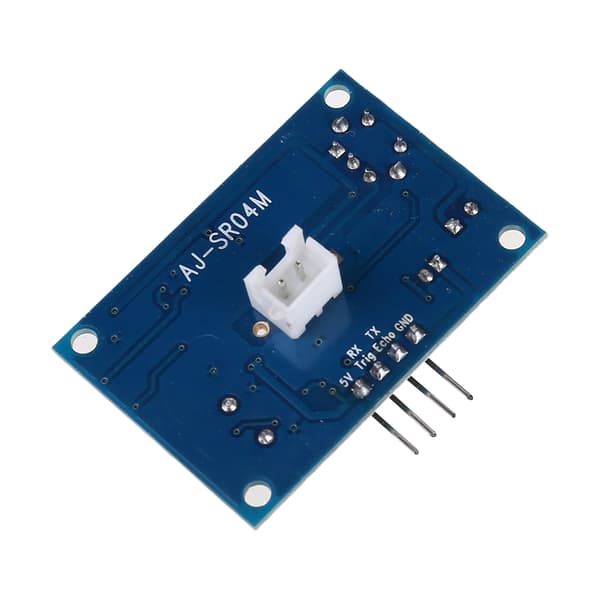

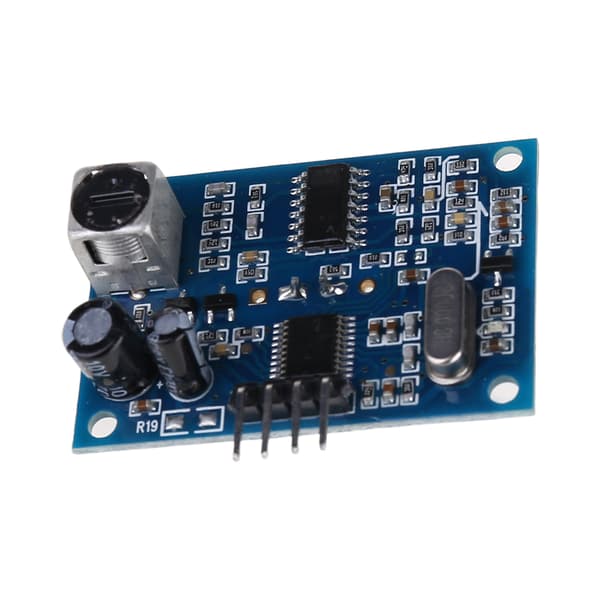

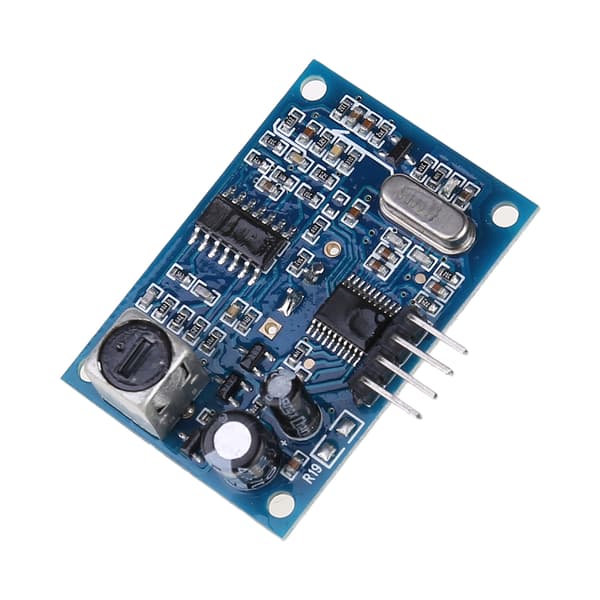

Ledningsføring:\r
3-5.5V (strøm positiv)\r
Trig (kontrol) RX\r
for Echo (output) TX\r
GND (strøm negativ)\r
Arbejdstemperatur: -20~70℃\r
Størrelse: 4.1cm/1.61\"×2.8cm/1.10\"\r
Linjelængde: ca. 2.5m/98.43\"\r
\r
Standard arbejdstilstand er Tilstand 1.\r
Tilstand 1: R27 = åben, dvs. ingen svejsning. Mønsteret er beskrevet nedenfor\r
Grundlæggende arbejdsprincip:\r
Brug af IO-port TRIG triggerområde, til et minimum af 10us højt bogstav.\r
Modulet sender automatisk 8 40khz firkantbølger, registrerer automatisk om signalet vender tilbage;\r
Der er et signal, der skal returneres, via IO-porten for ECHO output et højt niveau, det høje niveau af kontinuerlig tid er ultralyden\r
Fra tidspunktet for lancering til returnering. Testafstand = (høj tid * lydhastighed (340M / s)) / 2;\r
Når modulet udløses, hvis der ikke modtages noget ekko (årsagen er mere end det målte område, eller sonden er ikke positiv på det målte objekt),\r
for ECHO-porten bliver automatisk lav efter 60MS, hvilket markerer afslutningen af målingen, uanset strøm eller ej.\r
LED-indikator, LED ikke-strømindikator, den modtager triggersignalet efter modulet, dette Når modulet er i arbejdstilstand.\r
Behøver kun at give en puls over 10uS triggersignal, modulet vil udsende inden for 8 40kHz cyklusniveauer og detektere ekko. Ekko-signalet udsendes, når et ekko-signal detekteres. Efterklang\r
Pulsbredden af pulsen er proportional med den målte afstand. Derved ved at transmittere et signal til det modtagne ekko-signal i tidsintervallet\r
Kan beregne afstanden. Formel: uS / 58 = for cm eller uS / 148 = tommer; eller: afstand = høj tid *Lyd (340M / S) / 2;\r
Den anbefalede måleperiode er 60ms eller mere for at forhindre påvirkningen af det transmitterede signal på ekko-signalet.\r
\r
Tilstand 2: R27 = 47K er svejsning 47K modstand. Mønsteret er beskrevet nedenfor\r
Serielt outputformat for TTL-niveauet, det vil sige: 100MS modul for cyklussen af automatisk transmission\r
Værdien af afstanden, i mm. Seriel baudrate: 9600, n, 8,1.\r
Modul strømgenkendelse, direkte ind i arbejdstilstand, modulet til at udføre en afstand hver 100ms rækkevidde,\r
Og udsender en ramme fra pin TX med fire 8-bit data. Rammeformatet er: 0XFF + H_DATA + L_DATA + SUM\r
\r
1.0XFF: for en ramme til at starte dataene, bruges til at bedømme;\r
2.H_DATA: de øverste 8 bit af afstandsdataene;\r
3.L_DATA: de nederste 8 bit af afstandsdataene;\r
4.SUM: data og, for effekten af dens 0XFF + H_DATA + L_DATA = SUM (kun lav 8)\r
\r
Bemærk: H_DATA og L_DATA syntetiserer 16-bit data, det vil sige afstanden i millimeter.\r
\r
Beskrivelse: Modulet udsender den nærmeste afstandsværdi i det døde område. Hvis modulet ikke måler data eller er uden for rækkevidde Målt output 0.\r
LED-indikator, LED ikke-strømindikator, modulet tilsluttet for at arbejde efter lyset, så er modulet i arbejdstilstand.\r
\r
Tilstand 3: R27 = 120K er svejsning 1
