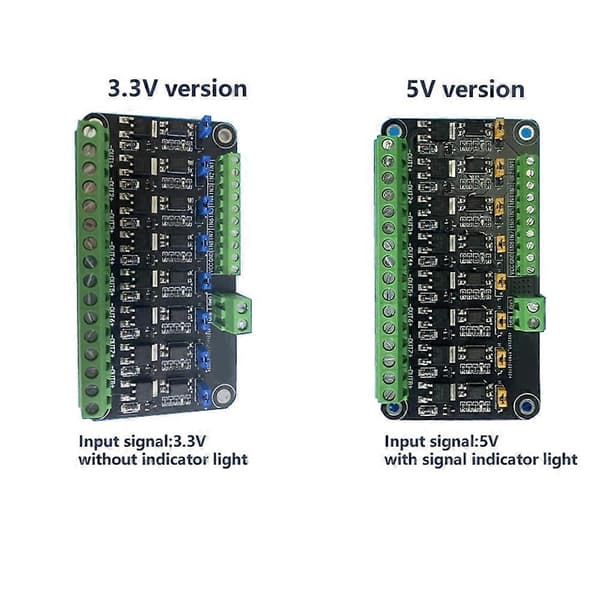

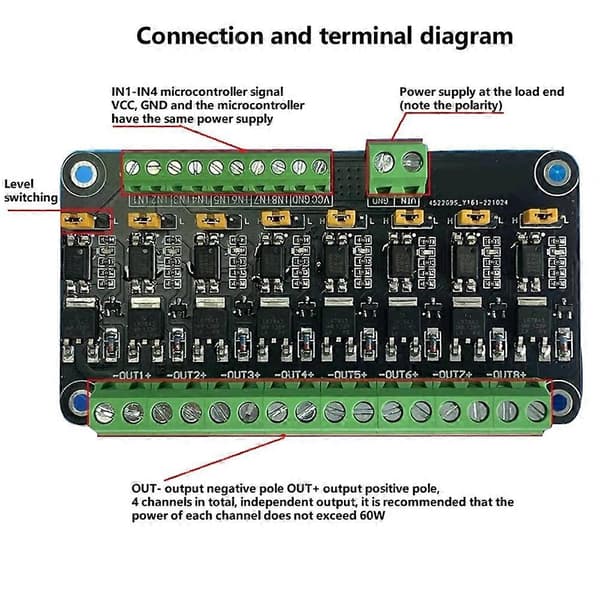

Strømforsyningstilstand: DC Kontinuerlig udgangsstrøm: 2A Indgangsspænding: 48V Egnet motor: DC Maksimal anvendelig motorkapacitet: 60W. Maksimal udgangsstrøm: 3A Interface 1. VCC: Tilslut til den positive pol af DC 3.3V strømforsyning 2. GND: Tilslut den negative terminal af DC 3.3V strømforsyningen, som skal jordes sammen med signalterminalen 3. IN1-IN8: Tilslut til IO-porten på en microcontroller eller PLC 4. H/L jumper: H er højt niveau, L er lavt niveau, og midten er den fælles terminal 5. VIN: Belastningsside strømforsyning DC positivt niveau, GND: Belastningsside strømforsyning DC negativ pol 6. Tilslut belastningsterminalerne OUT1-OUT8 til den positive pol af belastningsenheden Tilslut belastningsterminalen GND til den negative terminal af belastningsenheden 1. Indikatorlys: 3.3V version uden indikatorlys; 2. Anvendelsesscenarie: Udgangsenden kan styre højeffekt DC-enheder såsom motorer, pærer, LED-lysbånd, DC-motorer, mikrovandpumpe-solenoidventiler osv.; PWM kan indføres for at styre motorhastighed, lysstyrke osv.; 3. Spændingsområdet for kontrolterminalen er DC 5V-DC48V. Da kontrolkortet ikke har gennemgået højeffekt varmeafledning, anbefales det, at den enkelte effekt ikke overstiger 60W; 4. Kontrolenden og signalenden er isoleret af optokoblere, brug venligst frit Specifikationer: B:3.3V version Farve: Som vist Materiale: plastik Pakkeindhold: 1 x 8 Kanal MOS Modul Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
