OBS: Det er strengt forbudt at indsætte balanceledninger i BMS for at forbinde batterier. Du skal først sikre, at kablet er loddet korrekt, og derefter tilslutte BMS-kortet.

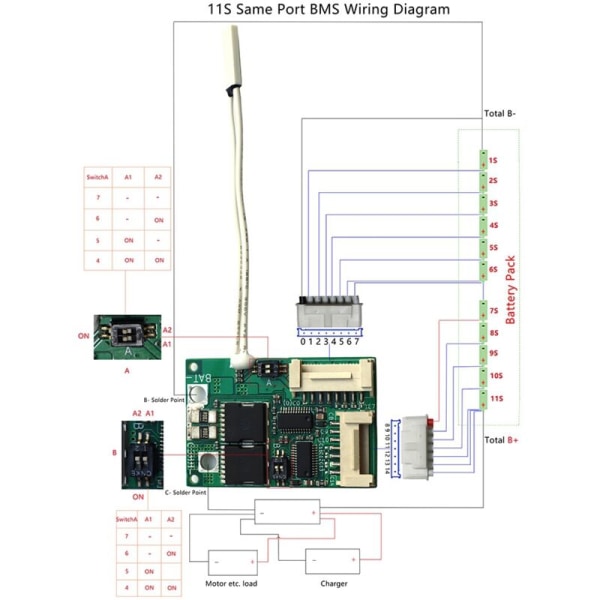

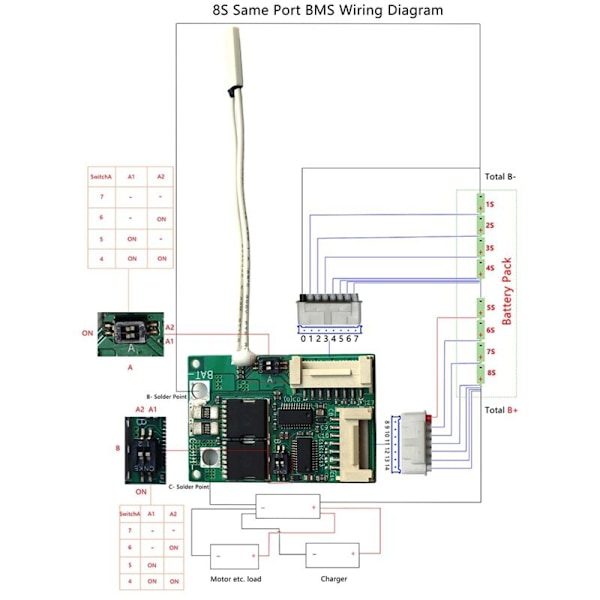

Rækkefølgen af forbindelsesledninger til BMS: fra sort balance fin til stirre, den 2. (rød tynd) forbindes til den 1. batteris positive pol. Tilslut derefter den positive pol på hver celle i rækkefølge til den sidste B+.
Indsæt venligst ikke stikket direkte efter tilslutning af kablet. Mål spændingen mellem hver af de to tilstødende metalterminaler på bagsiden af stikket. Hvis det er et ternært polymerbatteri, skal spændingen være mellem 3,0~4,2V, og jern-lithium-batterispændingen skal være mellem 2,0~3,6V. spændingen skal være mellem 1,5-2,75V.
Når du har bekræftet, at ledningernes rækkefølge og spænding er korrekt, skal du indsætte dem i stikket på beskyttelseskortet. Bemærk: Kabler fra forskellige producenter er ikke universelle, så sørg for at bruge de tilsvarende kabler.
Når ledningerne er færdige, skal du måle, om batterispændingen B+ og B-, og spændingen på B -og C- er ens. Hvis de er ens, fungerer beskyttelseskortet normalt og kan bruges normalt. Hvis det ikke er ens, skal du kontrollere ledningerne igen.

Lade strøm: mindre end eller lig med 10A
Afladningsstrøm: 30 A
Intern modstand: mindre end eller lig med 15 m ohm
Ladespænding: Antallet af Li-ion-batterier i serie X 4,2 V
Ledninger: Samme port
Overbelastningsbeskyttelse:
Detekteringsspænding: 4,25 +/- 0,025 V
Detekteringsforsinkelse: 1000 +/- 500 MS
Udløserspænding: 4,15 +/- 0,05V
Overspændingsbeskyttelse:
Beskyttelsesspænding: 2,75 +/- 0,1V
Detekteringsforsinkelse: 1000 +/- 500MS
Udløserspænding: 3,0 +/- 0,1V
Kortslutningsbeskyttelse:
Udløserbetingelse: ekstern kortslutning
Detekteringsforsinkelse: 300us
Frigørelsesbetingelse: afbryd belastningen
Temperaturstyringsbeskyttelse:
Opladnings- og afladningsbeskyttelse mod overophedning: 55 Celsius
Høj temperatur opladning og afladning frigivelsestemperatur: 75 Celsius
Frigørelsesbetingelse: ved normal driftstemperatur
Selvforbrug:
Driftsstrømsforbrug: mindre end 35
Ved afladningsenergiforbrug (standbytilstand): mindre end 10UA
Driftstemperaturområde: -30°~+80°C
Farve: som vist
Materiale: kompositmateriale

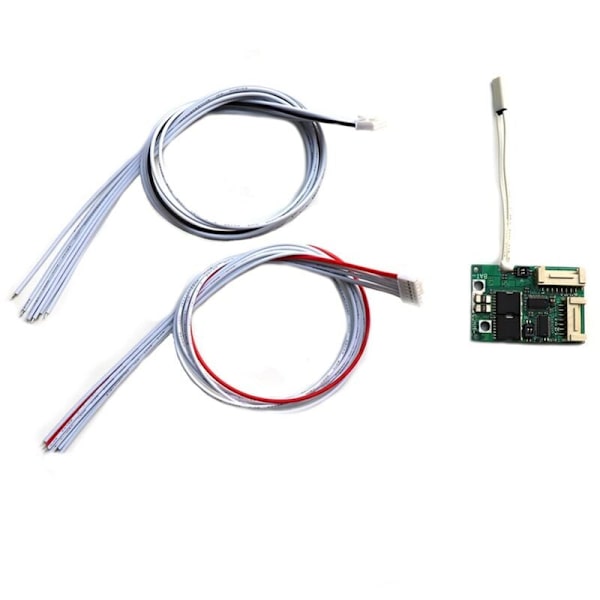

Pakkeindhold:
1 * 8-14S BMS PCBA-kort
1 * HY2.0 enkelt hoved 7P linje
1 * HY2.0 enkelt hoved 8P linje

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
br/>Bemærk: Lysoptagelse og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
