Dette er en superportabel passiv HF/VHF-loopantenne designet til superlav NF/MDS-modtagere som Airspy HF+ Discovery. Den fungerer også til en vis grad med RTL-SDR V3 i direkte samplingstilstand, hvis du aktiverer RTL AGC. Men for radioer uden meget lave MDS-specifikationer kan signaler forstærkes med en hvilken som helst billig ekstern HF-forstærker, eller endda vores bredbånds-LNA. YouLoop-designet er baseret på ideen om Möbius-slyngning, hvor en afbalanceret elektrisk skærm bruges som centrum for en flervindingers sløjfe. Resten af vindingerne sker inde i skærmen. Denne konstruktion er elektrisk afbalanceret til lange bølgelængder, dvs. når Lambda er meget stor i forhold til antennens størrelse. Dette hjælper med at annullere elektrisk støj i de nedre bånd, lige der hvor det meste af den elektriske støjenergi er koncentreret. For at bevare denne elektriske balance fra at blive ændret af transmissionsledningen bruges en miniature BALUN med lavt tab.
Derfor er det IKKE en resonant antenne, deraf kravene til meget bas eller forstærker.
Specifikation:
HF-respons: 10 kHz til 30 MHz
VHF-respons: op til 300 MHz
Maksimal effekt: 250 mW
Fødelinjelængde: 6 m (SMA han til han)
Funktioner:
Passivt design
Ingen justering kræves
Lavt tab bredbånds-BALUN med et tab på 0,28 dB typ.
Farve: blå + hvid + sort
Materiale: ABS + metal
Størrelse: 60 x 36 x 20 mm
Pakkeindhold:

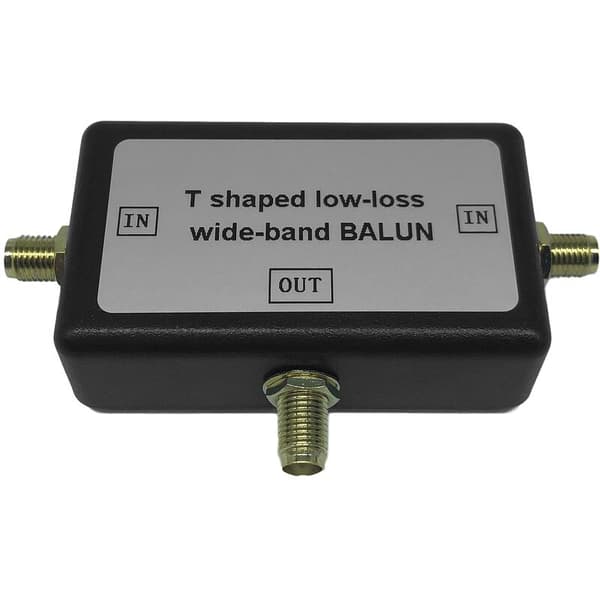

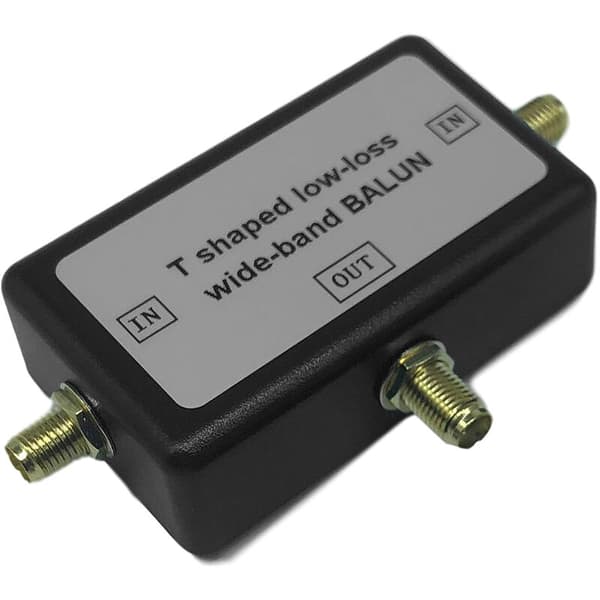

1 x T-formet BALUN

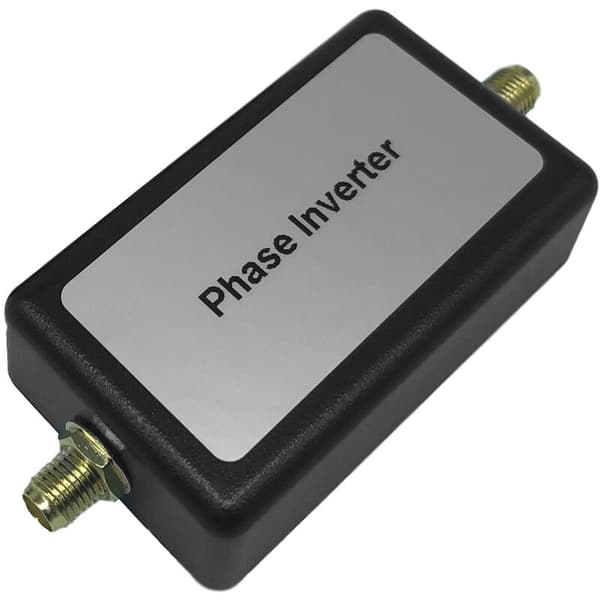

1 x faseomformer
2 x 1m RG402 koaksialkabel
1 x 6m RG174 koaksialføder
Bemærk: Denne antenne er designet til bærbar brug og er ikke vandtæt. Permanent montering kan opnås med tætningsbånd.
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysfotografering og forskellige skærme kan medføre, at farven på objektet på billedet afviger lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
