Dette er en super bærbar passiv HF/VHF-sløjfeantenne designet til super low-end NF/MDS-modtagere som Airspy HF+ Discovery. Dette fungerer også i nogen grad med RTL-SDR V3 i direkte sampling-tilstand, hvis du aktiverer RTL AGC. Men for radioer uden meget lave MDS-specifikationer kan signaler forstærkes ved hjælp af enhver billig ekstern HF-forstærker eller endda vores bredbånds-LNA. YouLoop-designet er baseret på ideen om at loope Möbius, hvor et afbalanceret elektrisk skjold bruges som centrum for en multi-turn-løkke. Resten af ​​runderne foregår inde i skjoldet. Denne konstruktion er elektrisk afbalanceret for lange bølgelængder, dvs. når Lambda er meget stor i forhold til antennens størrelse. Dette hjælper med at annullere elektrisk støj i de nedre bånd, præcis hvor det meste af den elektriske støjenergi er koncentreret. For at bevare denne elektriske balance fra ændring af transmissionslinjen bruges en miniature lavtab BALUN.
Derfor er det IKKE en resonant antenne, derfor kravene til meget bas eller forstærker.
Specifikation:
HF-respons: 10 kHz til 30 MHz
VHF-respons: op til 300 MHz
Maksimal effekt: 250 mW
Forsyningslinjelængde: 6 m (SMA han til han)
Funktioner:
Passivt design
Ingen justering påkrævet
Lavtab bredbånds BALUN med et tab på 0,28 dB typ.
Farve: blå + hvid + sort
Materiale: ABS + metal
Størrelse: 60 x 36 x 20 mm

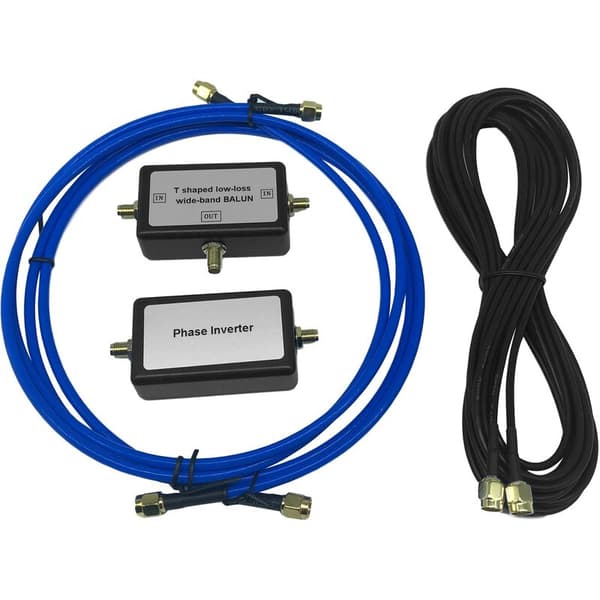

Pakkens indhold:

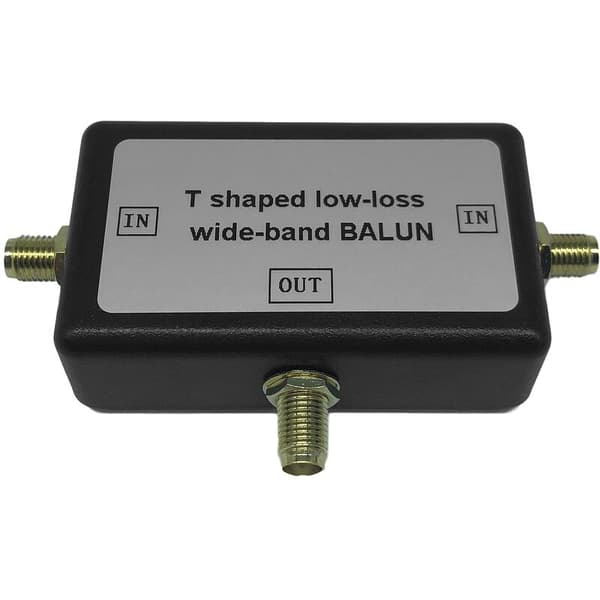

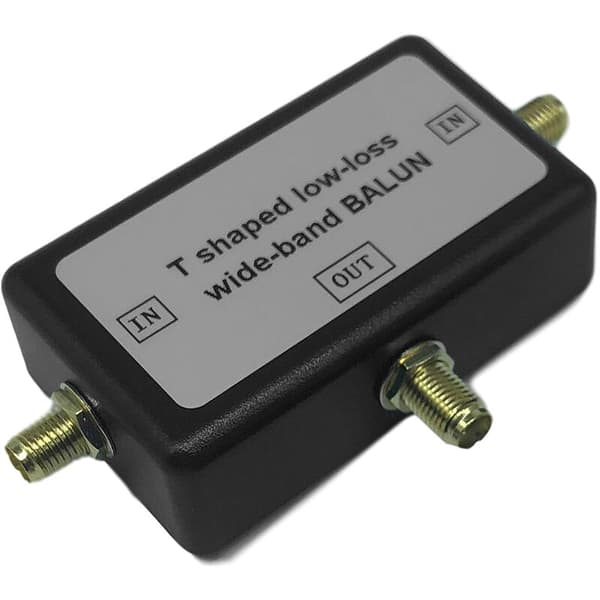

1 x T-formet BALUN

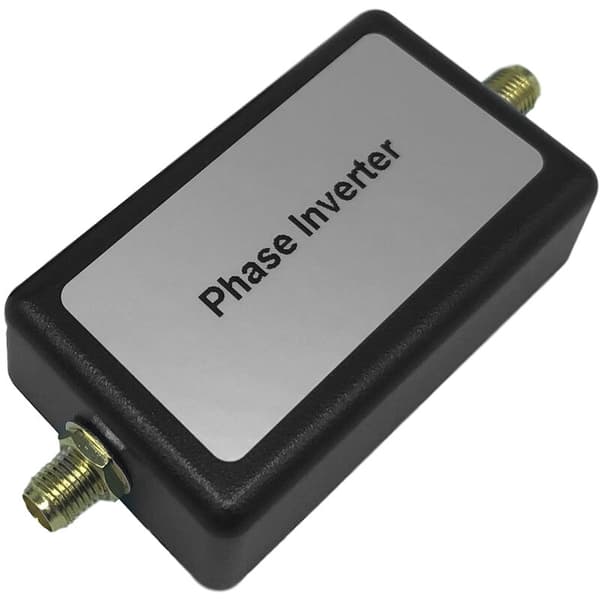

1 x faseinverter
2 x 1m RG402 koaksialkabel
1 x 6m RG174 koaksial feeder
Bemærk: Denne antenne er designet til bærbar brug og er ikke vandtæt. Permanent montering kan opnås med tætningsbånd.
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysoptagelse og forskellige skærme kan forårsage farveforskel. Emnet på billedet kan afvige en smule fra det faktiske produkt. Den tilladte målefejl er +/- 1-3 cm.
