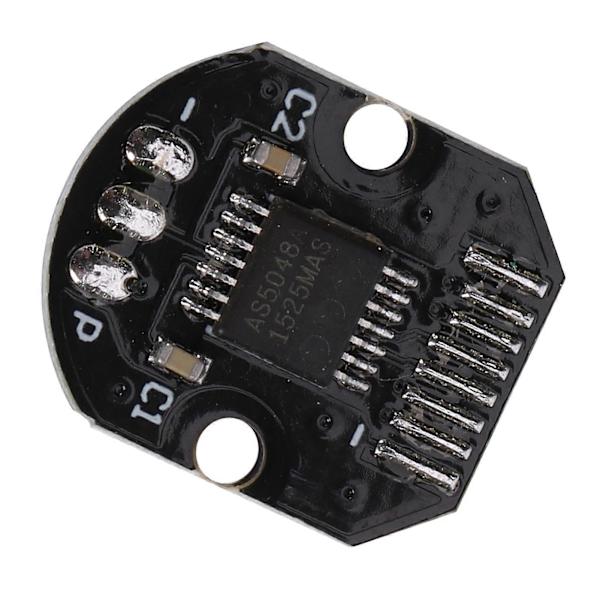

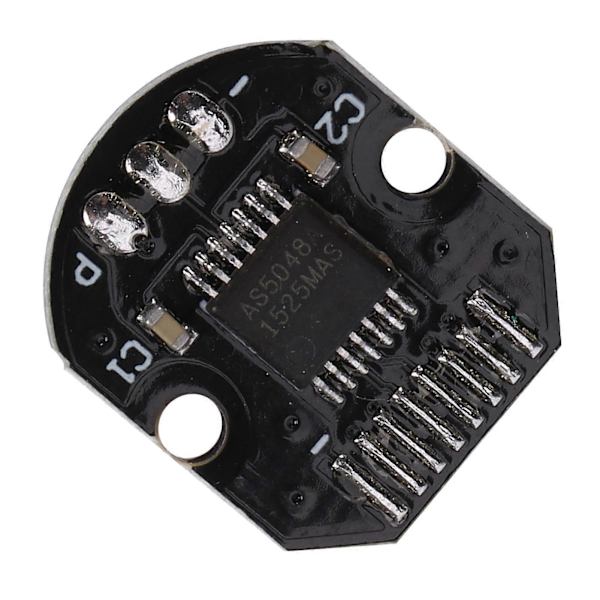

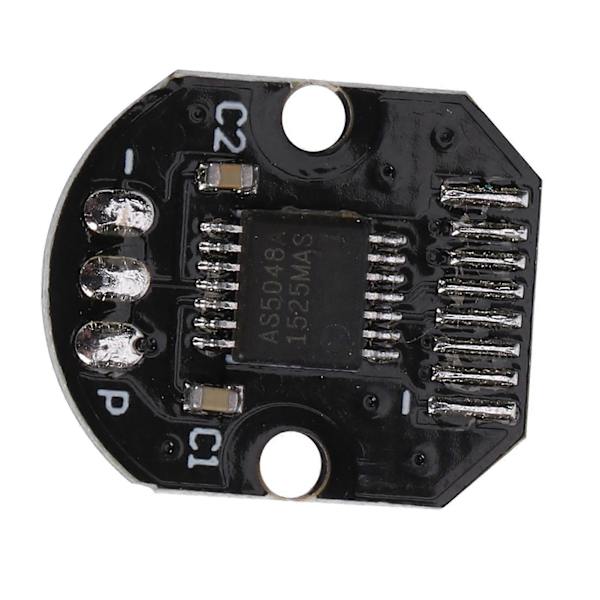

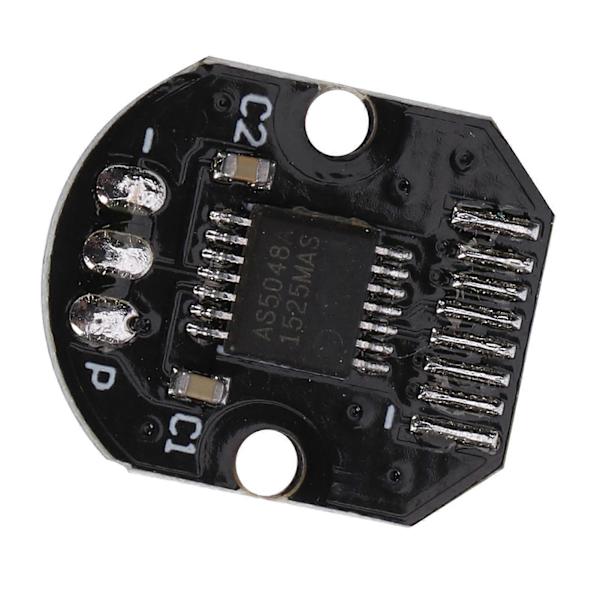

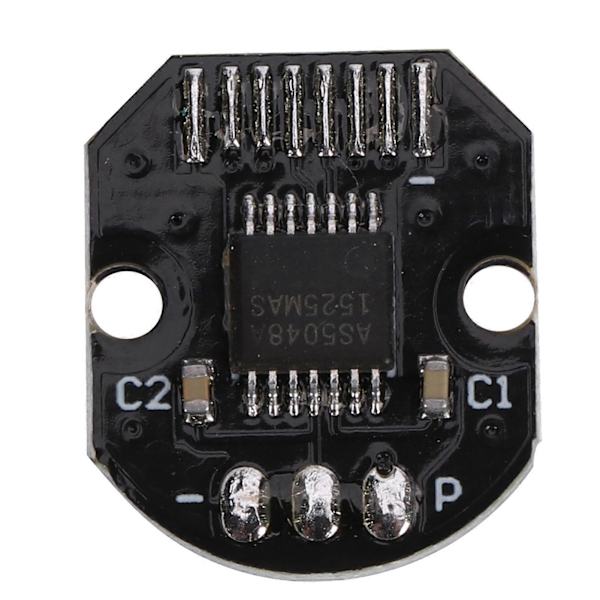

Varetype: Magnetisk encoder

Opløsning: 14-Bit fuldskala opløsning

Vinkel Nøjagtighed: 0.05

Strømforsyningsspænding: 5V DC

Materiale: Syntetisk pap

1Produktet er udstyret med 14-Bit roterende positionssensor digital vinkel (interface) og pulsbredde modulation output.

2as5048a er en 14-bit roterende positionssensor (tidligere kaldet encoder) til absolut vinkelmåling og PWM (= pulsbredde modulation) ved 360 grader baseret på kontaktløs magnetisk sensorteknologi fuld-rotations output

3Enheden er egnet til akselapplikationer, hvor en simpel to-polet magnet roterer sensor IC'en over eller under, og 0-positionen kan programmeres ind i enheden med simple SPI-kommandoer. Den absolutte magnetiske vinkelposition opløsning er 14 bit = 16384 til positionsmåling, og hver omdrejning er et serielt interface (SPI) med digitale værdier.

4AS5048 giver PWM output og SPI eller I2C interface til at give absolut vinkelmåling for mikrocontrolleren. I det mekaniske design er der ikke behov for at overveje den nøjagtige parring af den indledende 0-position af chippen og magnetpolerne på de magneter, den bruger. I stedet er løsningen: 0-positionen kan programmeres ind i samlingen gennem simple SPI- eller I2C-kommandoer (intet specielt programmeringsudstyr). Hukommelse inde i AS5048.

5AS5048 har også en meget høj driftstolerance, herunder afvigelsen af centerpositionen mellem chippen og den parrede magnet, afvigelsen af luftspalten mellem chippen og den parrede magnet og temperaturændringen mellem -40C og +150C. 6AS5048 magnetisk roterende encoder kan give mere nøjagtig måling end de tidligere østrigske mikroelektronik magnetiske roterende encoder produkter. Dens 14-bit måling analoge front end giver målingsopløsning så lav som 0,0219 grader. Gennem lineariseringen og gennemsnitsbehandlingen af mikrocontrolleren kan vinkelmålingen være nøjagtig til 0,05 grader.1 x Ledningsføring1 x Magnetisk Encoder
