Funktion:

MAX7219 er en integreret seriel input / output co-katode displaydriver, der forbinder en mikroprocessor med et 8-cifret 7-segment digitalt LED-display eller et søjlediagramdisplay eller 64 uafhængige lysdioder. Hvilket inkluderer en on-chip B-type BCD-encoder, multi-scan kredsløb, segmentorddriver, men også en 8 * 8 statisk RAM, der bruges til at gemme hver data. Kun et eksternt register bruges til at indstille segmentstrømmen for hver LED.

En praktisk fire-leder seriel grænseflade kan tilsluttes alle almindelige mikroprocessorer. Hver data kan adresseres på tidspunktet for opdatering uden at skulle omskrive alle skærmene. MAX7219 giver også brugeren mulighed for at vælge eller ikke kode for hver data.

Hele enheden indeholder en 150A lav effekt nedlukningstilstand, analog og digital lysstyrkekontrol, et scanningsgrænseregister giver brugeren mulighed for at vise 1-8 bit data og en testtilstand for alle lysdioder til at udsende lys.

Behøver kun 3 IO-porte kan drive en dot matrix! Dot matrix display uden flimmer! Understøtter kaskade!



Modul

parametre:

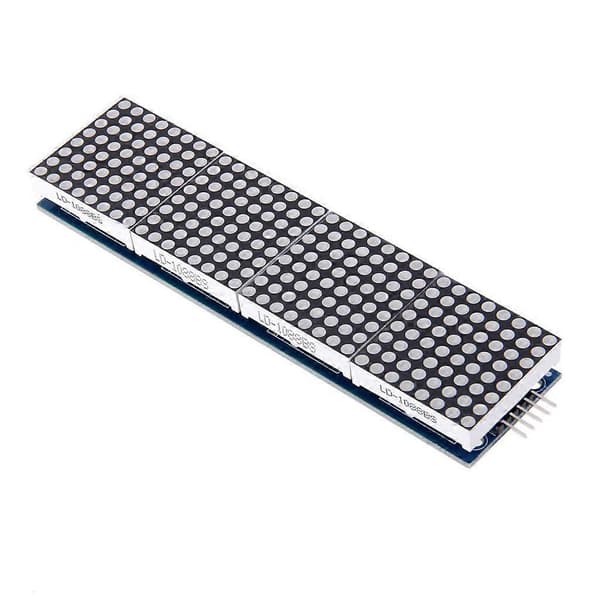

1. Et enkelt modul kan drive en 8 * 8 møntgitter

2. Modulets driftsspænding: 5V

3. Modulstørrelse: Længde 12,8 cm X Bredde 3,2 cm X Højde 1,3 cm

4. Med 64 faste skruehuller, blænde 3 mm

5. Modul med input- og outputgrænseflader, understøtter kaskade af flere moduler.

6. Lysfarve: Blå/Grøn/Rød

7. Antal: 1 stk

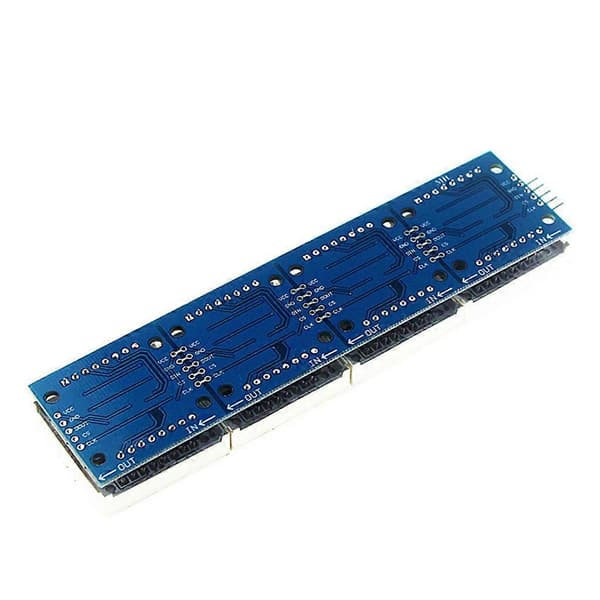

Ledningsinstruktioner:

1. Modulets venstre side til inputporten, højre til en outputport.

2. Når styringen af et enkelt modul, skal du blot indtaste porten, der er tilsluttet CPU'en.

3. Når et antal kaskademoduler, input- og outputterminering CPU, en inputterminal på den anden outputende af det første modul et modul, de første to moduler af inputterminalen på de tre termineringsmoduler og så videre.

Tag 51 MCU som et eksempel:

VCC 5V

GND GND

DIN P2.2

CS P2.1

CLK P2.0



Bemærk:

Ingen detailpakke.

Tillad 0-1 cm fejl på grund af manuel måling. Sørg for, at du ikke har noget imod det, før du byder.

På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve. Tak skal du have!

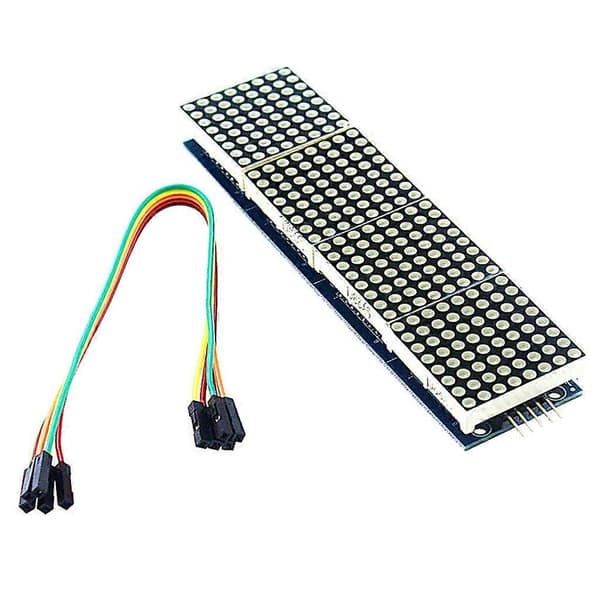

Pakken indeholder:

1 x MAX7219 modul
