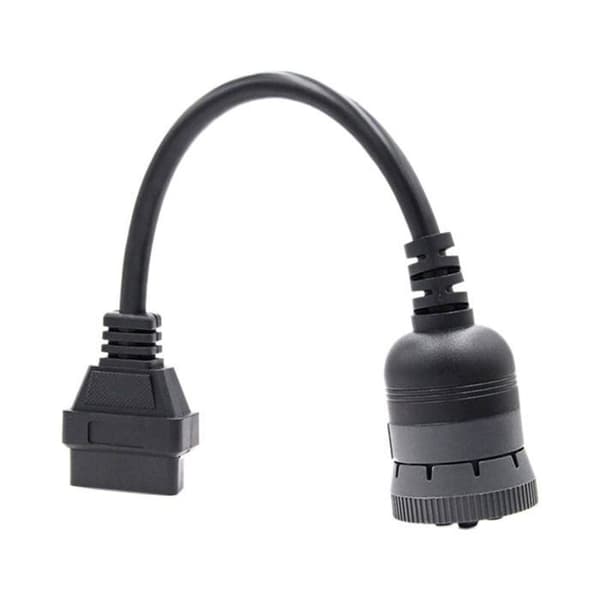

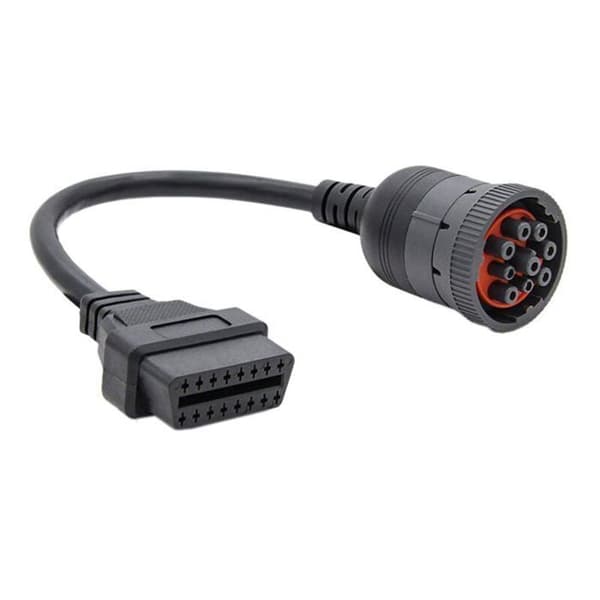

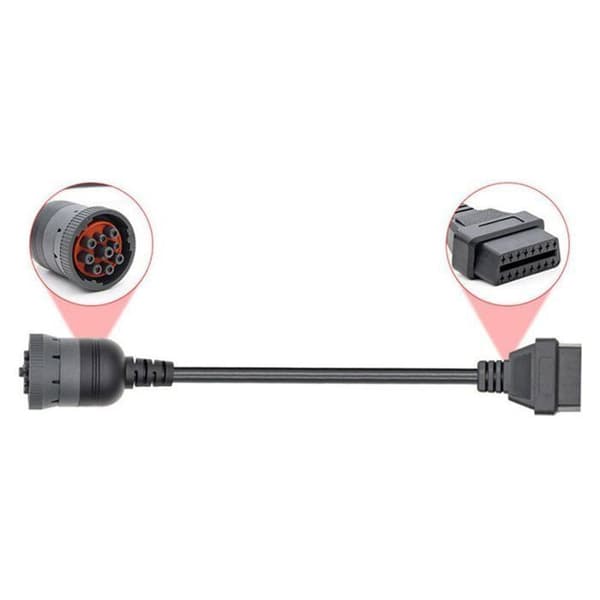

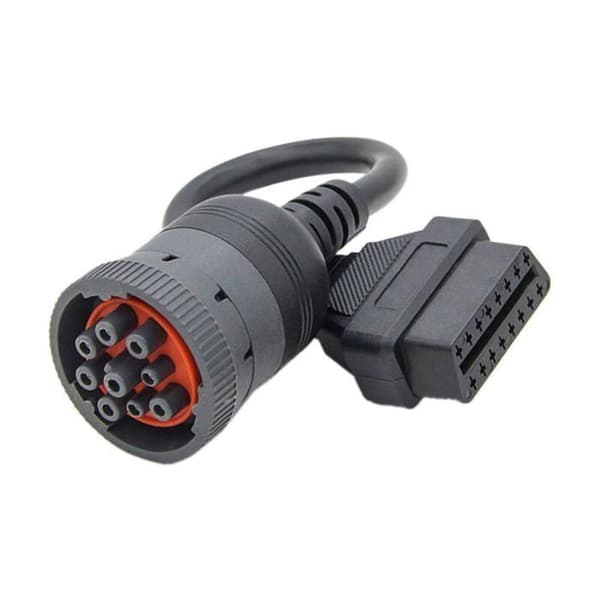

J1939-9Pin til OBD OBD2 OBDII. Den integrerer de grundlæggende diagnostiske funktioner i J1939 tunge standardkommunikationsprotokol. J1939 er den anbefalede metode til køretøjsbusser, der bruges til kommunikation og diagnostik mellem køretøjskomponenter. Deutsch 9-pin hunstik er nu tilgængelige i en række applikationer, herunder køretøjer på og uden for vejen, marine fremdrift, strømproduktion og industrielle pumper. Pin B er en strømledning. Udgangen er 12V, 24V eller andet, afhængigt af dit køretøjs udgangseffekt. Sørg derfor for, at dine enheder understøtter dit køretøjs spænding. Tilslutning: 16-pin OBD2 hun til J1939-9Pin. AWG: 26 AWG. Pin-definitioner: Pin A: Jord. Pin B: Strøm, 12V eller 24V, afhængigt af din lastbils/køretøjs udgangseffekt. Pin C: CAN1 / J1939 + Pin D: CAN1 / J1939- Pin E: CAN1 / J1939 Skærm Pin F: J1708 / J1587 Høj Pin G: J1708 / J1587 Lav Pin H: Null Pin I: Null for J-porten på lastbil-/køretøjsstikket. Anvendelse: J1939 CAN BUS diagnoseenhed (til lastbiler); J1939 CAN bus karosserimonitor (til lastbiler); J1939 industriel interface motordisplayenhed; ISOBUS-controllere; Universal CAN bus-controller; CAN-gateway og bussimulator; Bemærk: 1) På lastbil-/køretøjsstik designer producenterne H- og J-portene til sig selv. Derfor har vi placeret pin H og pin I som Null, som generelt ikke bruges. Her er pin I til J-porten på lastbiler/køretøjer. For eksempel, hvis dit køretøjs spænding er 24V, skal din GPS-tracker eller andre enheder også understøtte 24V. Materiale: Plast. Størrelse: 295 * 40 * 30 mm. Farve: Sort. Pakkens indhold: 1 * 16-pin til J1939 9-pin kabel. Kun ovenstående pakkeindhold er inkluderet; andre produkter er ikke inkluderet. Bemærk: Lysfotografering og forskellige skærme kan få farven på elementet til at afvige lidt fra den faktiske vare. Den tilladte målefejl er +/- 1-3 cm.
