Funktion:

1. Med start / stop funktion går modulet i uendelig cyklustilstand efter start, og relæet arbejder til og fra i henhold til den indstillede tid.

2. Uendelig-cyklus tænd- og sluk-moduler, forsinkelsestiden kan justeres separat, den længste forsinkelse kan være 1000 min.

3. Lavt strømforbrug på kontrolkortet, mindre end 1W.

4. Start ekstern ledningsknap: Passiv switch-indgang. Det grønne lys tændes efter start og forbliver i det røde lys efter stop.

5. Knappen skal være ulåst (dvs. selv-nulstillende). Den kan også tilsluttes eksterne spændingssignaler. Når spændingen er lavere end 2V, er den lavt niveau. Når spændingen er højere end 2V, er den højt niveau. Den maksimale indgang bør ikke overstige 30V.

Specifikation:

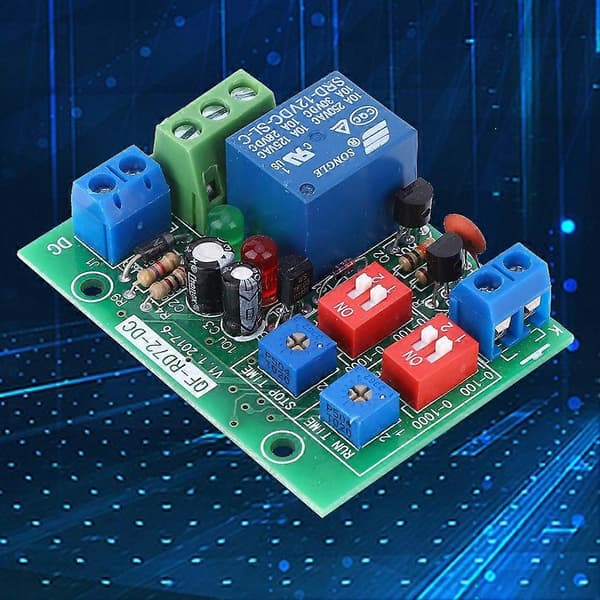

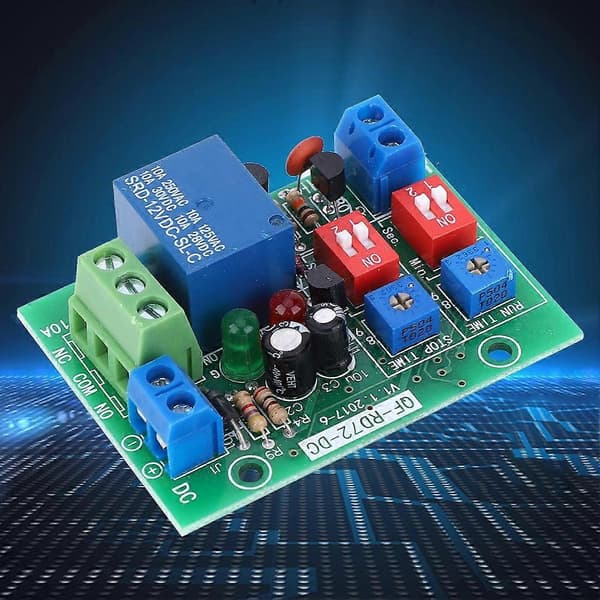

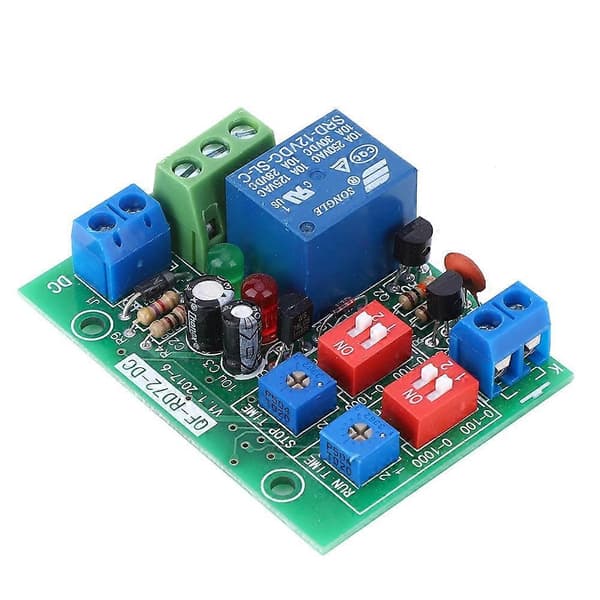

Varetype: Cyklisk Tænd-Sluk Relæ Modul

Spænding: DC 12V

Strømforbrug: NO Normalt lukket kontaktterminal på relæet, generelt ikke tilsluttet.

Instruktioner:

Tiden kan indstilles i både tændt og slukket tilstand

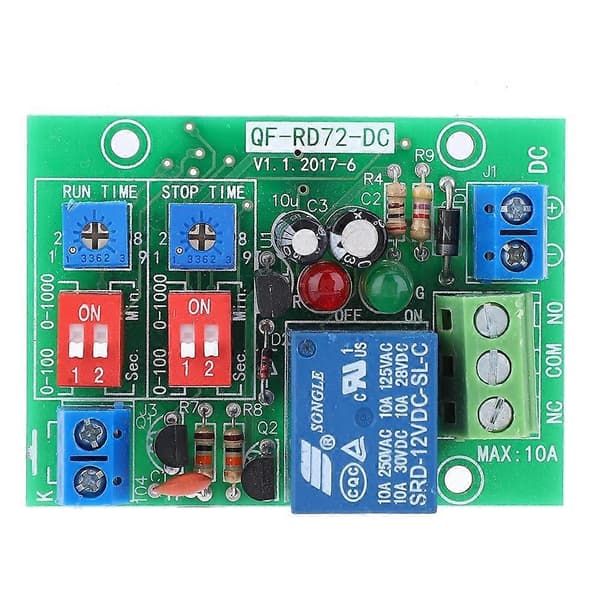

Se venligst den detaljerede forklaring af de faktiske fotos og billeder senere for at forstå betjeningsmetoden mere intuitivt.

1. TIL tidsindstilling:

Potentiometeret under RUN TIME-mærket justerer tiden, med uret for at øge varigheden og mod uret for at forkorte varigheden.

Venstre side af ned-drejekontakten på potentiometeret er tidsintervalindstillingen. Det justerbare område for den justerbare modstand er 0-100 efter ned-drejning; området 0-1000 efter op-drejning.

Højre side af ned-drejekontakten på potentiometeret er indstillet i enheder. Drej ned til Sek. For sekunder; drej op til Min. For minutter.

2. FRA varighedsindstilling:

Potentiometeret under OFF TIME-mærket justerer tiden, med uret for at øge varigheden og mod uret for at forkorte varigheden.

Venstre side af ned-drejekontakten på potentiometeret er tidsintervalindstillingen. Det justerbare område for den justerbare modstand er 0-100 efter ned-drejning; området 0-1000 efter op-drejning.

Højre side af ned-drejekontakten på potentiometeret er indstillet i enheder. Drej ned til Sek. For sekunder; drej op til Min. For minutter.

3. Startknap:

Tilslut selv-nulstillingsknappen, tryk på den én gang, skift til grønt lys, hvilket indikerer kørestatus, modulet vil automatisk arbejde i henhold til den indstillede køretid og stoptid, uendelig cyklus. På dette tidspunkt skal du trykke på startknappen igen, modulet skifter til et rødt lys, hvilket indikerer, at det er i stoppet tilstand.

4. Eksempel på tidsindstilling:

Krav: 20 sekunder til, 30 minutter fra, uendelig sløjfe.

Indstillinger:

(1) Drej køretidsintervallet ned til 0-100;

(2) Drej køretidsenheden ned til sekunder;

(3) Drej køretidspotentiometeret til 20 position, det vil sige 20/100 position fra venstre;

(4) Drej stoptidsintervallet ned til 0-100;

(5) Drej stoptidsenheden op til minut;

(6) Drej stoptidspotentiometeret til 30 position, det vil sige 30/100 position fra venstre;

Bemærk: Potentiometerets position kan også hurtigt lokaliseres ved at måle spændingen. Den mindste justering af den centrale arm er 0V, og den højeste position er 5V. For eksempel skal den justeres til 20, det vil sige 20/100 * 5V = 1,0V; for at blive justeret til 30, er det 30/100 * 5V = 1,5V

Valgmulighedsbeskrivelse:

Driftstilstand:

(1) RD72-DC-A / Standard: Tryk på startknappen én gang for at starte cyklussen, og tryk derefter på startknappen igen for at stoppe arbejdet. Startcyklustilstanden er: til--fra--til--fra--

(2) RD72-DC-AS / Aktiver version: Tryk og hold knappen nede for at starte den uendelige sløjfe, slip knappen for at stoppe sløjfen og springe til den afbrudte tilstand. Startcyklustilstanden er: til--fra--til--fra--.

Pakkeliste:

1 x Relæ Modul
