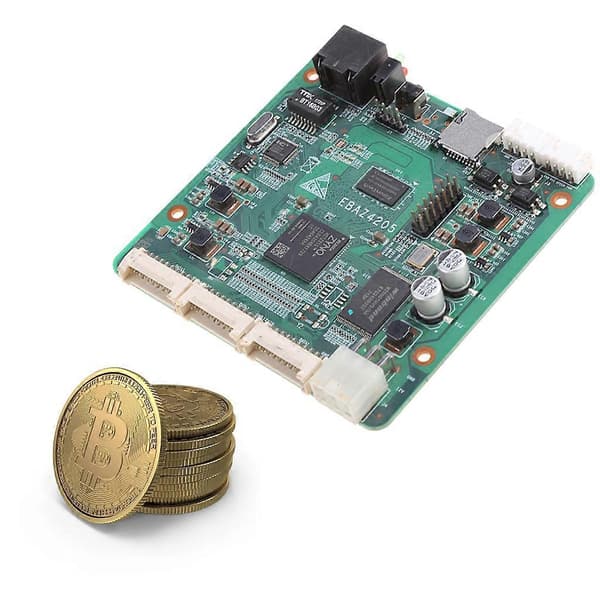

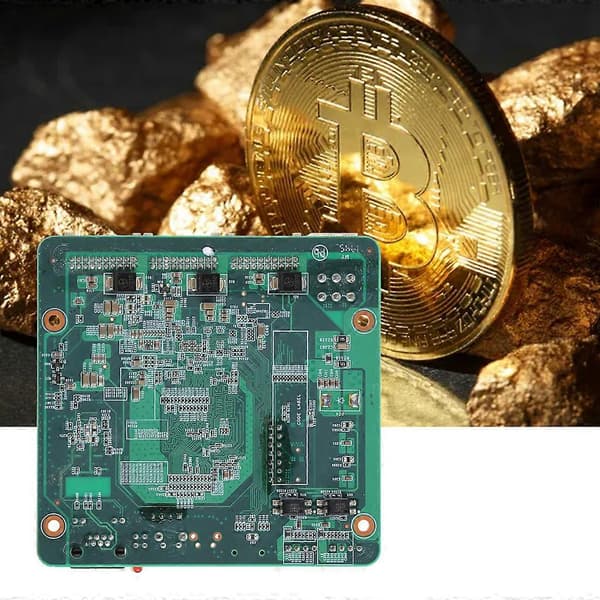

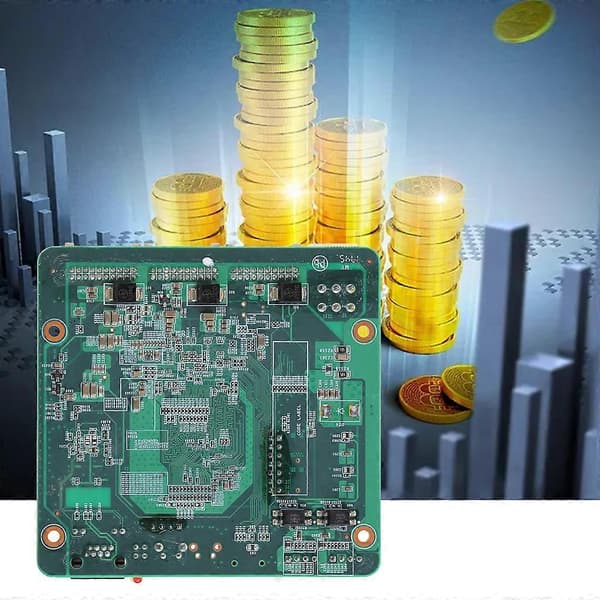

Specifikation:
Indbygget SoC: XC7Z010-1CLG400C;
Indbygget PS side ekstern krystalfrekvens: 33.333MHz;
XC7Z010-1CLG400C har rig blok R-A-M ressource op til 2.1Mb;
XC7Z010-1CLG400C har 28K logiske celler;
Indbygget 512MB Micron DDR3, MT41K256M16TW-107:P;
Indbygget micro-SD slot;
Indbygget strømforsyning til FPGA ved brug af TPS563201 bredt inputområde til DC/til DC;
Indbygget en 50p og to Digilent PMOD kompatible, 2.54mm pitch headers til udvidelse af bruger IO'er. Alle IO'er er præcist designet med længdematchning;
Indbygget brugerafbryder til PS logisk nulstilling;
Indbygget RGMII ethernet interface forbundet til PS side ved brug af RealTek chip RTL8211E-VL;
Indbygget to bruger-LED'er, den ene forbundet til PL og den anden forbundet til PS;
Indbygget HDMI-kompatibel display interface ved brug af TI chip TPD12S016;
Indbygget JTAG interface, ved brug af 6p, 2.54mm pitch header;
P-C-B størrelse er: 8.41cm x 8.41cm;
Standard strømkilde til kortet er: 2A@5V til DC, DC header type: DC-050, 5.5mmx2.1mm;
Om produkter:
Farve: sort/grøn
Størrelse: 84*84mm
