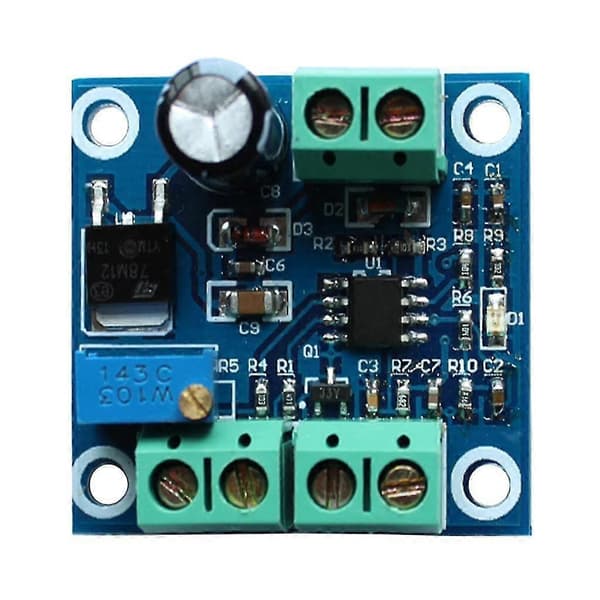

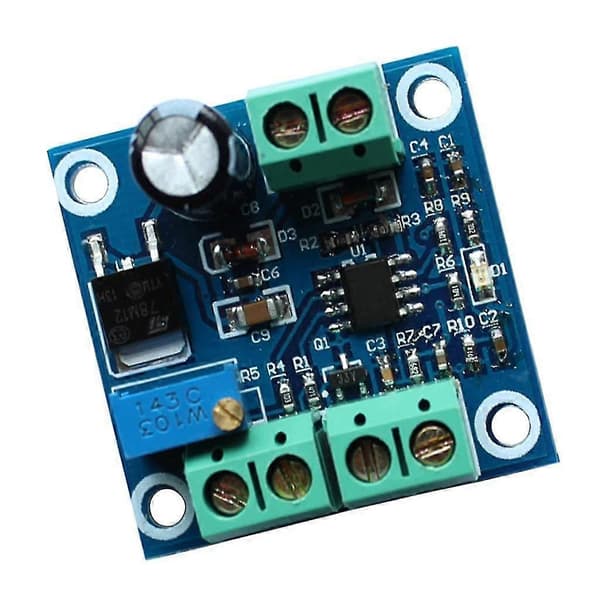

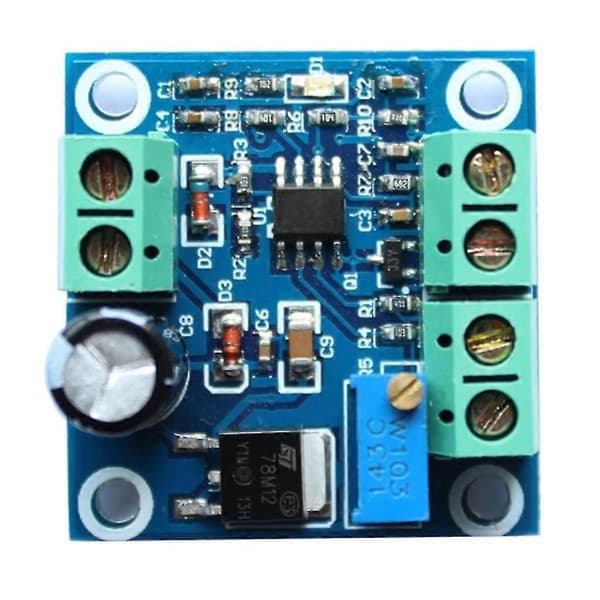

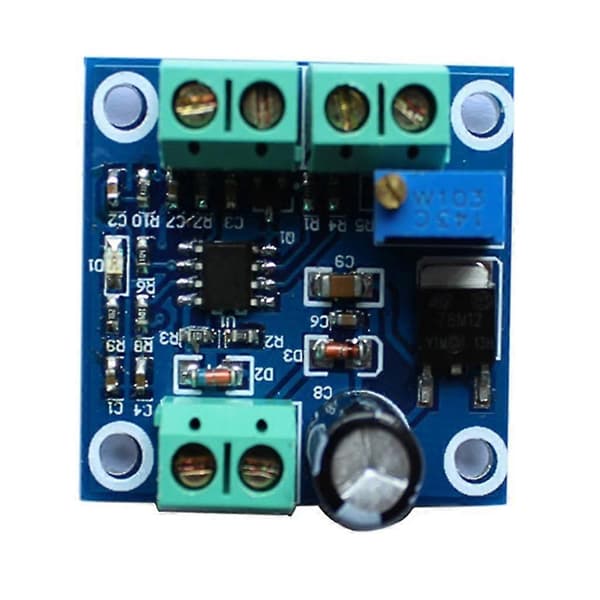

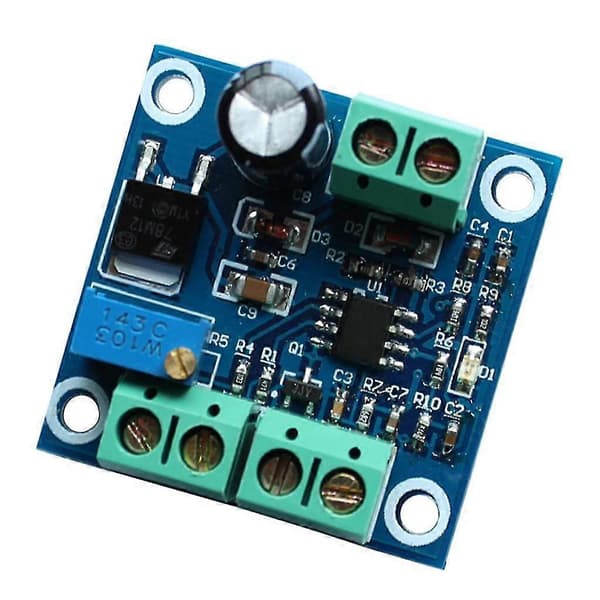

Beskrivelse:



Dette LC v2F-modul kan generere forskellige frekvenser i henhold til forskellige indgangsspændinger, og det kan omdanne 0-10V spænding til 0-10KHz frekvenspulssignal.

Driftsspænding: 13,5V-30V

Indgangsstyrespændingsområde: 0-10V

Udgangsfrekvensområde: 0-10KHz



Specifikation:



Grænsefladedefinition

VCC: driftsstrøm

GND: strømjord

IN+: indgangsspænding

IN-: indgangsjord

OCOUT: signalopsamlerudgangsport (hvis du bruger den med driver, kan den bruges)

FOUT: frekvensudgangsport (universel frekvensudgangsport)

To uafhængige udgange, OC-OUT er NPN, og FREQ-OUT er IC-udgang. Den fælles katodeende er forbundet med strømforsyningens negative GND. Når fælles anode tilsluttes, bruges den med strømpositiv. Hvis forbindelsen er fælles anode, og strømforsyningen er 13-24V, bedes du serielt tilslutte en 2,7K ohm modstand; hvis strømforsyningen er 12V, bedes du serielt tilslutte en 330 ohm modstand.

Tilslut frekvenspulssignalet til F, og der er en tilsvarende spændingsudgang ved terminalen. Korrespondance mellem indgang og udgang: 1V=1KHZ 10V=10KHZ. Hvis der er en afvigelse, kan du justere potentiometeret på kortet for at kalibrere.



Pakken inkluderer:



1 stk. Spænding til Frekvens Konverteringsmodul
