Funktioner:
1. Bred indgangsspænding DC6-100V, kompatibel med forskellige højspændings DC-strømforsyninger.
2. Fast udgang 5V/9V/12V/24V, fleksibelt spændingsvalg.

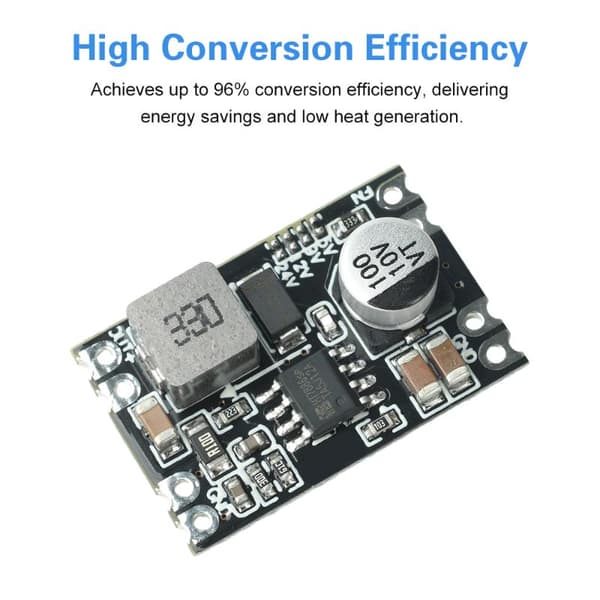

3. Konverteringseffektiviteten er op til 96%, energibesparende og lav varmegenerering.

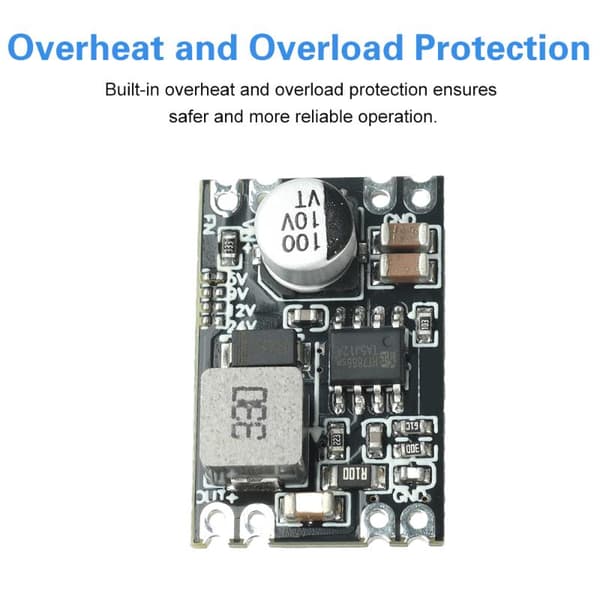

4. Indbygget overophednings- og overbelastningsbeskyttelse, hvilket gør den sikrere og mere pålidelig at bruge.
5. Kompakt størrelse, pladsbesparende, understøtter overflademontering og letter integration i automatiseret produktion.
Parameter:
Indgangsspænding: DC 6V~100V (indgangen skal være større end udgangen med 2V eller mere)
Udgangsspænding: 5V/9V/12V/24V
Udgangsstrøm: 5V/2A, 9V/2A, 12V/2A, 24V/1.7A
Konverteringseffektivitet: 96% (højest)
Udgangsrippel: <30mA
Ingen belastningsstrøm: 1mA
Arbejdstemperatur: -40 ℃ til +125 ℃

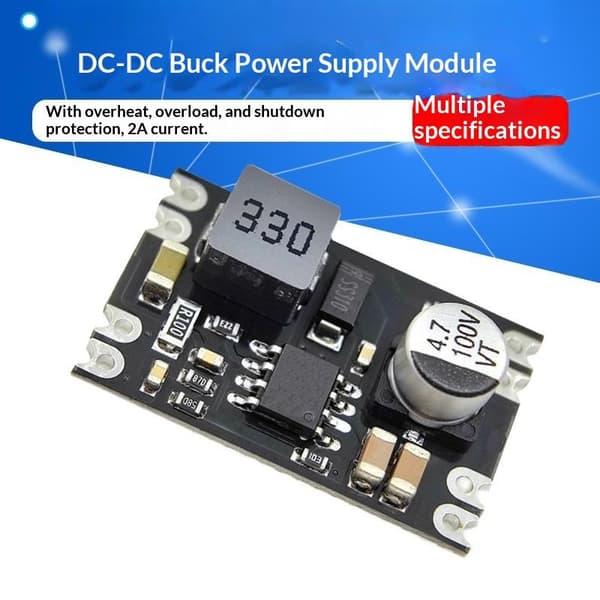

Beskyttelsesfunktion: med overophedning, overbelastning og nedlukningsbeskyttelse
Bemærk:

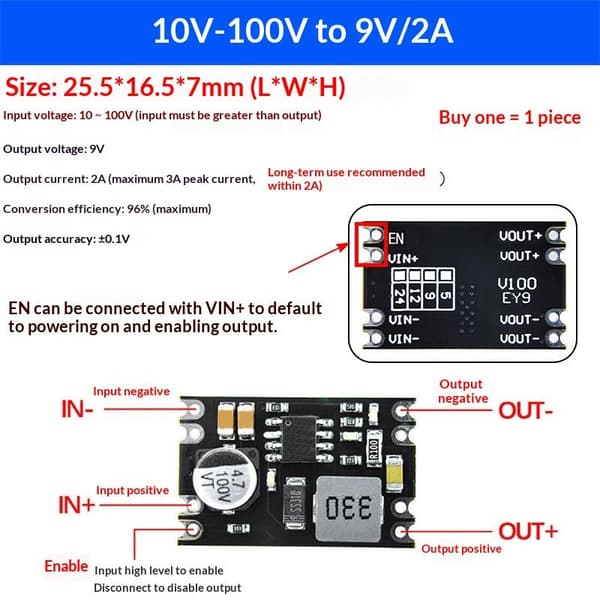

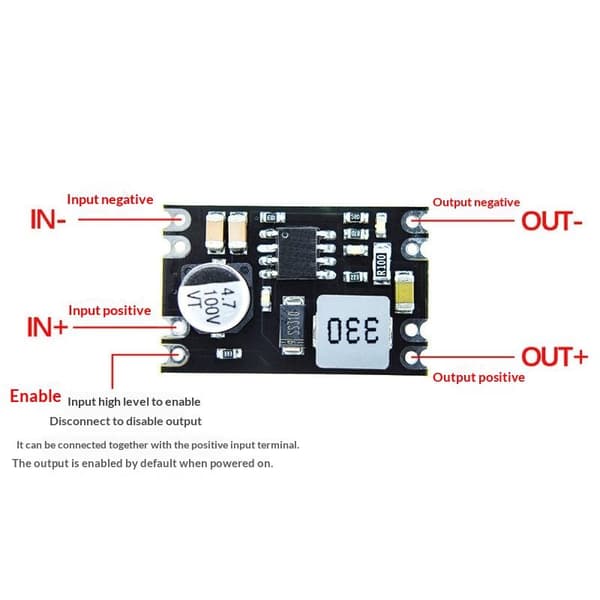

1. Vær opmærksom på ledningsføring i henhold til diagrammet og lav ikke fejl.
2. Hvis der ikke er spændingsudgang uden belastning, skal den tilsluttes en belastning for at vise.
3. Tilslut ledningerne, før du tænder, ellers kan højspændingsindgang eller hot-plugging forårsage gnistskader.
4. Hvis den arbejder i lang tid eller genererer overdreven varme, bør der træffes foranstaltninger som varmeafledning.
5. Ikke egnet til motorer, relæer, induktive belastninger med selvinduceret spænding, der kræver evnen til at udlæse parallelle elektrolytkondensatorer 100UF/25V med TVS eller diode SS34.
Indgangen til 6.72V batteripakke eller derover med berøringsforbindelsesmetode kræver parallelforbindelse af 22 eller 47UF/100V elektrolytkondensatorer ved indgangen for at løse problemet.
Pakken inkluderer:
1X modul
