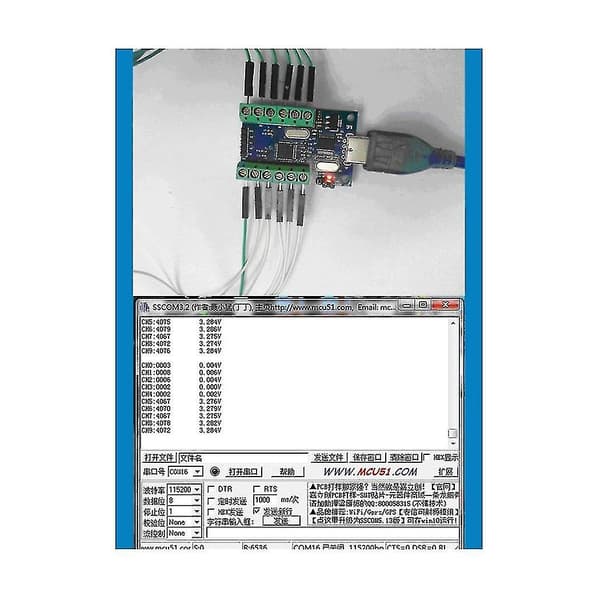

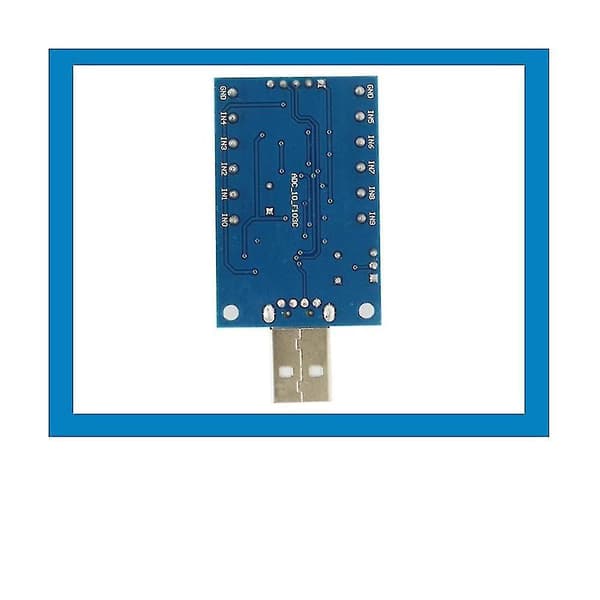

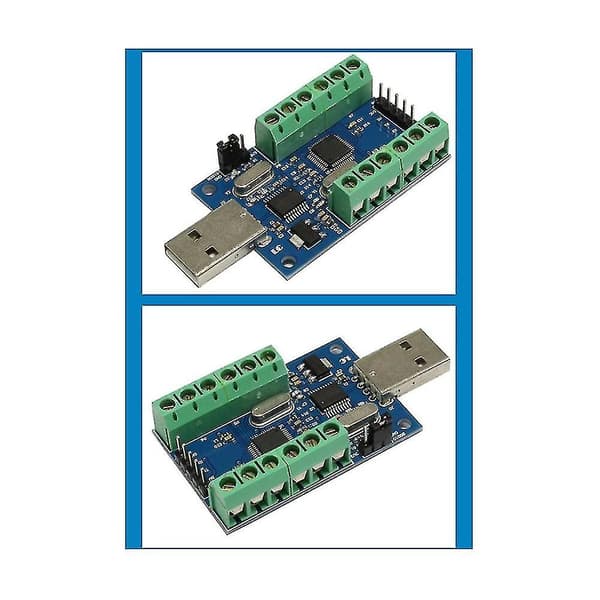

Installer USB til seriel port-chippen CH340-driveren, sæt modulet i computeren, IN0-IN9 er forbundet til den positive samplingsspænding, GND er forbundet til den negative samplingsspænding (dvs. fælles behandling), åbn seriel debugging-assistenten, vælg port og hastighed (115200), du kan AD-sample, samplingen opdateres på 500 ms, kunden kan denne gang på basis af kode. Hvis du vil bruge den eksterne MCU til at hente samplingsdataene direkte, kan du tilslutte 3,3 V, TX og GND fra MCU'en til 3,3 V, TX og GND på modulet. Det er selvfølgelig ok at forsyne modulet med 5V. Protokollen for data kan findes ved at se på koden. Hvis kunden ønsker at kode, skal du genindlæse . Den er som følger: Indsæt modulet i computerens USB-port, indsæt jumperhætten på modulet til 3V3-enden (bemærk, at den skal sættes tilbage til GND, efter at programmeringen er fuldført), åbn programmeringssoftwaren FlyMcu, åbn hex-filen, indstil portnummer og bølge. For de relevante parametre, såsom hastigheden, skal du klikke på \"Programmering\", og derefter bruge pincetten til at klemme de to ender af kondensatoren C9 (svarende til nulstilling). Samplingsspændingsindgangsterminalerne IN0-IN9 kan tilsluttes eller kun delvist tilsluttes. Når en bestemt kanal ikke har nogen samplingsspændingsindgang, er udgangen fra kanalen en tilfældig værdi, og den ubrugte port kan også modificeres af sig selv som en normal I/O-port. Den anvendte spænding bør ikke overstige 3,3 V, ellers er der risiko for beskadigelse af chippen. Produktfunktion Det 10-kanals modul bruger de interne 10-kanals ressourcer i STM32F103-serien som samplingskerne og overfører de indsamlede samplingsdata til den interne hukommelse via STM32 for at reducere CPU-belastningen og forbedre stabiliteten af AD-samplingen. Nøjagtighed, mens den indbyggede USB til seriel port-chip kan sende data til computeren. Produktparameter Indbygget STM32F103C8T6 masterchip On-board CH340 seriel port til USB-chip, let at AD-sample resultater på PC via USB-port Reserveret UART seriel kommunikationsinterface, kan tilsluttes MCU Analog indgangskanal, 10-kanals single-ended indgang Samplingsspændingsindgangsområde: 0~3,3V Strømforsyningsspænding: 5V/3,3V Opløsning: 12Bit (4096) Kortstørrelse: 50 x 33 mm Materiale: PC+Metal Farve som vist Pakkens indhold: 1 x Modul Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
