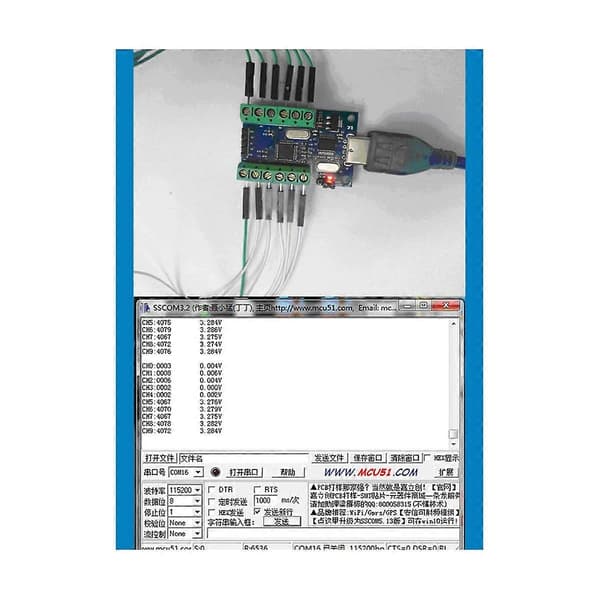

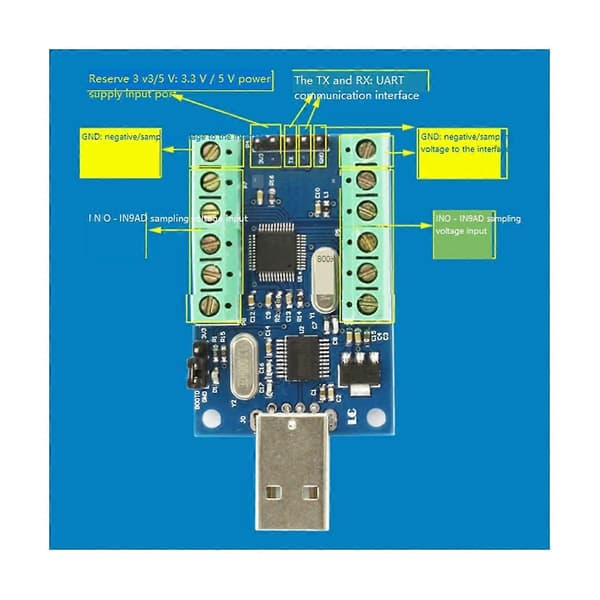

Installer USB til seriel port chip CH340 driveren, tilslut modulet til computeren, IN0-IN9 er forbundet til prøveudtagningsspenningen, GND er forbundet til prøveudtagningsspenningens negative (dvs. fælles behandling), åbn seriel debug-assistent, vælg porten og hastigheden (115200), du kan AD-prøveudtagning, prøveudtagningen opdateres en gang hvert 500 ms, kunden kan denne gang på grundlag af kode.

Hvis du vil bruge den eksterne MCU til at hente prøveudtagningsdataene direkte, kan du forbinde 3.3V, TX og GND på MCU'en til 3.3V, TX, og GND på modulet. Selvfølgelig er det okay at forsyne modulet med 5V. Protokollen til dataoverførsel kan findes ved at se på koden. Hvis kunden ønsker at kode, skal du genoprette .

er som følger: Sæt modulet i USB-porten på computeren, indsæt jumperhættten på modulet til 3V3-enden (bemærk at den skal sættes tilbage til GND efter programmeringen er afsluttet), åbn programmeringssoftwaren FlyMcu, åbn hex-filen, indstil portnummeret og bølgen. For de relevante parametre som f.eks. hastigheden, klik på \"Programmer\", brug derefter pincetten til at klemme de to ender af kondensatoren C9 (svarende til nulstilling).

Prøveudtagningsspenningens indgangsterminaler IN0-IN9 kan tilsluttes eller kun delvist tilsluttes. Når en bestemt kanal ikke har prøveudtagningsspenning, er kanalens output en tilfældig værdi, og den ubrugte port kan også ændres af sig selv som en normal I/O-port.

Den anvendte spænding bør ikke være 3.3V, ellers er der en risiko for at beskadige chippen.



Produktfunktion

10-kanalsmodulet bruger de interne 10-kanalsressourcer fra STM32F103-serien som prøveudtagningsskerne og overfører de erhvervede prøveudtagningsdata til den interne hukommelse via STM32 for at reducere CPU-belastningen og forbedre stabiliteten af AD-prøveudtagningen. Nøjagtighed, mens den indbyggede USB til seriel port chip kan overføre data til computeren.

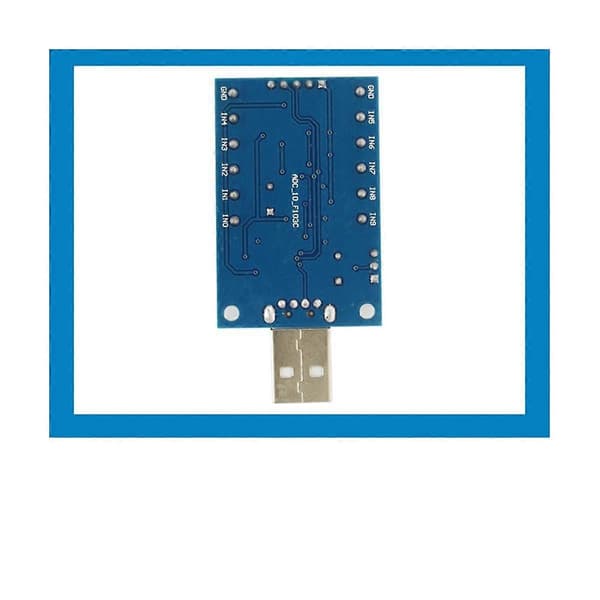

Produktparameter

Indbygget STM32F103C8T6 masterchip

Indbygget CH340 seriel port til USB-chip, nem at AD-prøveudtagningsresultater på pc via USB-port

Reserveret UART seriel kommunikationsinterface, kan tilsluttes MCU

Analog indgangskanal, 10-kanals enkelt-ended indgang

Prøveudtagningsspenningens indgangsinterval: 0~3.3V

Forsyningsspenning: 5V/3.3V

Opløsning: 12Bit (4096)

Brættets størrelse: 50 x 33mm

Materiale: PC+Metal

Farve som vist



Pakkens indhold:

1 x Modul



Kun ovenstående pakkeindhold, andre er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen i billedet til at se lidt anderledes ud end den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
