Beskrivelse

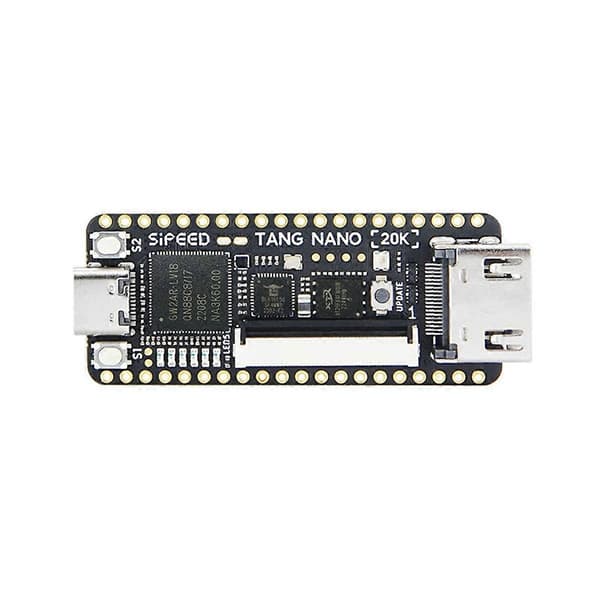

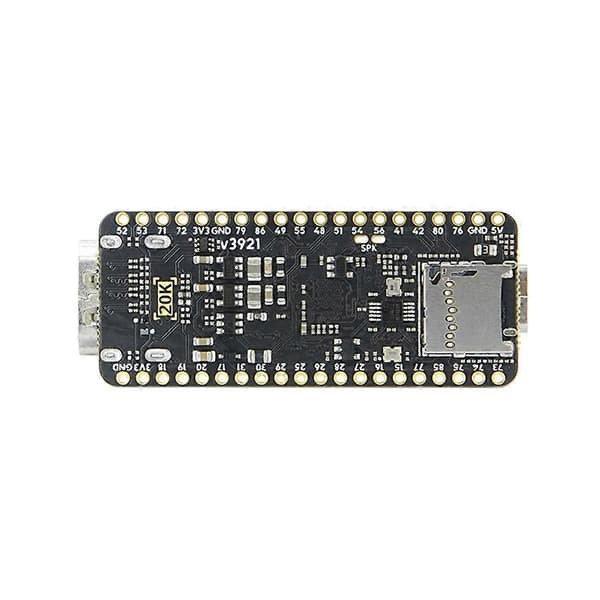

Tang Nano 20K er et kernekort, der bruger GOWIN Semiconductor GW2AR-18 QN88. Chippen har 20736 logiske opslagstabeller (LUT4) og 15552 registre (FF). Der er to PLL'er indeni og flere DSP-enheder. Understøtter 18-bit x 18-bit multiplikation for at fremskynde taloperationer.
Den har indbygget 64Mbits SDRAM med lav latens, hvilket gør det lettere at køre NES-emulatoren og bedre i stand til at køre soft-core Linux-systemer.
Den indbyggede BL616-chip fungerer som FPGA JTAG-downloader og seriel port til kommunikation med FPGA'en.
Kortet bruger som standard en 27MHz krystaloscillator til at multiplicere det ur, der kræves til HDMI-kompatibel skærm, og er også udstyret med en MS5351-urgenereringschip til at generere en række påkrævede ure efter ønske.
Den indbyggede download-chip er blevet opgraderet til en USB2.0 HS-grænseflade med funktionerne højhastigheds JTAG-download, seriel kommunikation, højhastigheds SPI-modtagelse og præcis urkonfiguration.
farve: sort
Materiale: PCB+elektroniske komponenter

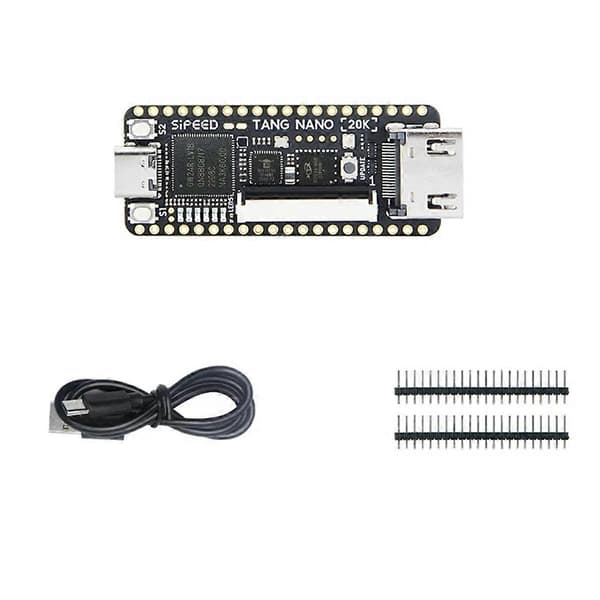

Pakkens indhold:
1 x Tang Nano 20K kernekort
1 x datakabel
2 x PIN
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
