Bemærk: Dette produkt indeholder produktintroduktion, ledningsdiagram, kildekode og så videre. Se nedenfor.\r
\r
Produktintroduktion\r
Dette udstyr kan bruges til måling af generel husholdningsvandkvalitet.\r
Generelt er postevandets TDS inden for 100 (ca. 90 i Shenzhen), og det rensede vand er inden for 10.\r
\r
Den kompatible TDS-sensor bruges til at måle vandets TDS-værdi. TDS-værdien kan afspejle vandets renhed og kan anvendes til vandkvalitetstest inden for områderne husholdningsvand og hydroponi.\r
\r
TDS (Total Dissolved Solids): Angiver, hvor mange milligram opløste faste stoffer der er opløst i 1 liter vand. Generelt gælder det, at jo højere TDS-værdien er, jo mere lysat er der i vandet, og jo mere urent er vandet. Derfor kan størrelsen af TDS bruges som et af grundlagene for at afspejle vandets renhed.\r
\r
Det almindeligt anvendte TDS-testudstyr er en TDS-pen. Selvom den er billig og nem at bruge, kan den ikke overføre data til kontrolsystemet, foretage langsigtet online overvågning og analysere vandkvaliteten. Ved brug af et specialinstrument kan dataene overføres, nøjagtigheden er høj, men prisen er meget dyr. Til dette formål har vi specielt introduceret denne kompatible TDS-sensor, som kan bruges til at måle vandets TDS-værdi efter tilslutning til controlleren.\r
dette produkt er plug and play og nemt at bruge. Den brede spændingsforsyning på 3,3~5,5V og det analoge signaloutput på 0~2,3V gør dette produkt til 5V, 3,3V kontrolsystem, som nemt kan bruges i det færdiglavede kontrolsystem. Den excitationskilde, der bruges til måling, bruger et AC-signal, som effektivt kan forhindre sondepolarisering, forlænge sondens levetid og øge stabiliteten af outputsignalet. TDS-sonden er en vandtæt sonde, der kan nedsænkes i vand i lange perioder.\r
Produktet kan anvendes til vandkvalitetstest inden for områderne husholdningsvand, hydroponi og lignende. Med denne sensor kan du nemt DIY en TDS-detektor og nemt kontrollere vandets renhed for at gøre din vandkvalitet bedre.\r
\r
Bemærk:\r
TDS-sonder kan ikke bruges i vand over 55 °C.\r
TDS-sonden bør ikke placeres for tæt på kanten af beholderen, da det vil påvirke displayet.\r
Hovedet og ledningen på TDS-sonden er vandtætte og kan nedsænkes i vand, men tilslutningsgrænsefladen og signaladapterkortet er ikke vandtætte. Vær opmærksom på brugen.\r
\r
Funktioner\r
1. Bred spændingsdrift: 3,3~5,5V\r
2. 0~2,3V analogt signaloutput, til 5V, 3,3V to kontrolsystemer\r
3. Excitationskilden er et AC-signal, der effektivt forhindrer sondepolarisering\r
4. Vandtæt sonde til langvarig nedsænkning i vand\r
5.kompatibel, nem at tilslutte, plug and play, ingen lodning nødvendig\r
\r
Tekniske specifikationer\r
Signaladapterkort:\r
Indgangsspænding: 3,3~5,5V\r
Udgangssignal: 0~2,3V\r
Arbejdsstrøm: 3~6mA\r
TDS-måleområde: 0~1000ppm\r
TDS-målenøjagtighed: ±10% F.S. (25°C)\r
Størrelse: 42*32mm\r
Modulgrænseflade: XH2.54-3P\r
Elektrodegrænseflade: XH2.54-2P\r
\r
TDS-sonde:\r
Antal sonder: 2\r
Samlet længde: 83cm\r
Tilslutningsgrænseflade: XH2.54-2P\r
Farve: Hvid\r
Andet: Vandtæt sonde\r
\r

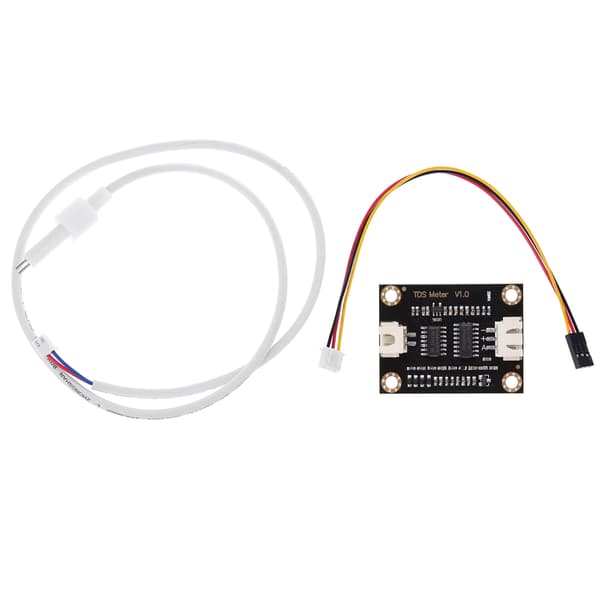

Pakken indeholder:\r
1 * TDS signaladapterkort \r
1 * Vandtæt TDS-sonde\r
1 * Analog sensorledning\r
\r
---------------------------\r
Kildekode\r
#define TdsSensorPin A1\r
#define kValue 1.8 //kValue = Kalibrator TDS-værdi/måling for at få TDS\r
#define VREF 5.0 // analog reference spænding (Volt) af ADC\r
#define SCOUNT 30 // sum af prøvepunkt\r
int analogBuffer[SCOUNT]; // gem den analoge værdi i arrayet, læst fra ADC\r
int analogBufferTemp[SCOUNT];\r
int analogBufferIndex = 0,copyIndex = 0;\r
float averageVoltage = 0,tdsValue = 0,temperature = 25;\r
\r
void setup()\r
{\r
Serial.begin(115200);\r
pinMode(TdsSensorPin,INPUT);\r
}\r
\r
void loop()\r
{\r
static unsigned long analogSampleTimepoint = millis();\r
if(millis
