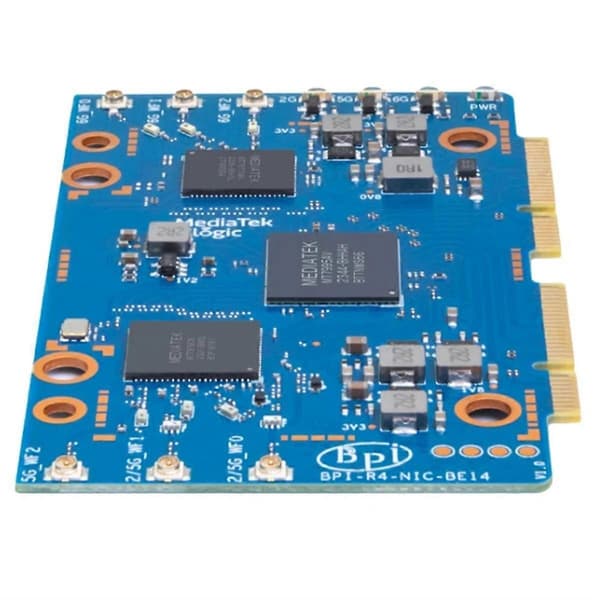

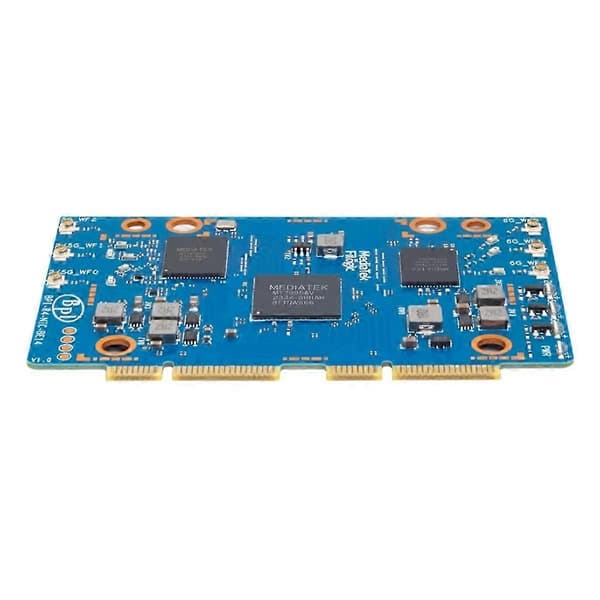

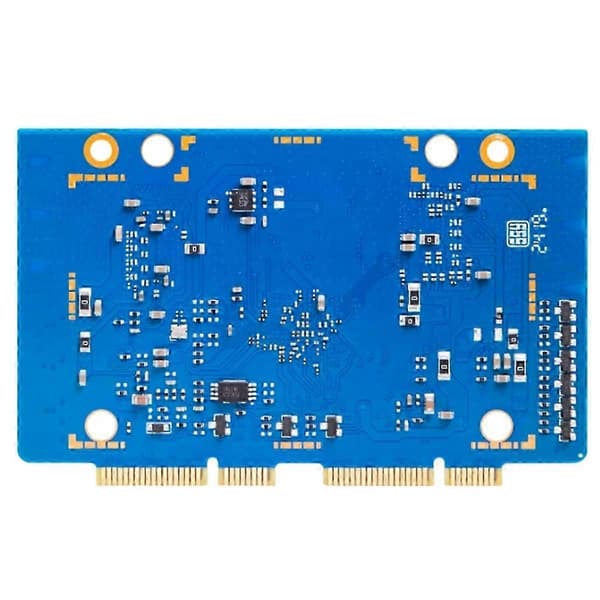

BPI-R4-NIC-BE14 er et 51x82mm WiFi7 modul med MediaTek MT7995AV, der understøtter Wi-Fi7 teknologi og har IEEE802.11a/b/g/n/ac/ax/be kompatibilitet, 2.4GHz 2x2, 5GHz 3x3 3ss og 6GHz 3x3 3ss BE13500 Wi-Fi subsystem. MT7995AV tilbyder funktionsrig trådløs forbindelse med høje standarder og leverer pålidelig, omkostningseffektiv gennemstrømning fra en udvidet afstand. Platform: Til MediaTek MT7995AV chipset. 32-bit RISC-V MCU til Wi-Fi protokoller og Wi-Fi offload. Indbygget SRAM og ROM. UART interface med hardware flowkontrol. 2 PCIe 3.0 Interface, 2-bane
WLAN: IEEE 802.11 a/b/g/n/ac/ax/be kompatibel Frekvensbånd 2.4GHz Båndbredde: 20 og 40MHz 2T2R Frekvensbånd 5GHz Båndbredde: 20, 40, 80 og 160MHz 3T3R 3ss Frekvensbånd 6GHz Båndbredde: 20, 40, 80, 160 og 320MHz 3T3R 3ss Tr-Band Triple Concurrent (TBTC) PHY hastighed: op til 13700 Mbps/9500 Mbps MU-MIMO TX og RX MU-OFDMA TX og RX STBC, LDPC, TX beamformer og RX beamformee Greenfield-tilstand, blandet tilstand og ældre tilstand Sikkerhed: WFA WPA, WPA2, WPA3 personlig, WPS2.0 QoS: WFA WMM og WMM-PS
Sådan bruges: Du kan indsætte BPI-R4-NIC i CN12 og CN14 i bunden af BPI-R4-Main, og derefter fastgøre det med to M2 skruer. BPI-R4-NIC modulet kræver 12V strømforsyning, så strømforsyningen på BPI-R4-Main skal tændes før opstart (SW4 drejes til \"ON\" position, og 12V LED'en lyser, når den tændes). Tips: 12V strømforsyningen leveres til BPI-R4-NIC via PIN6/28/48 på miniPCI-stikket. Når du tilslutter andre moduler, skal du sørge for at slukke SW4, hvis du ikke kan bekræfte, om modulet kan modstå 12V. Bemærk: Etiketterne er lidt forskellige, hvilket ikke påvirker brugen. Farve: Blå Materiale: Plast
Pakkens indhold: 1 * BPI-R4-NIC-BE14 Udviklingskort
