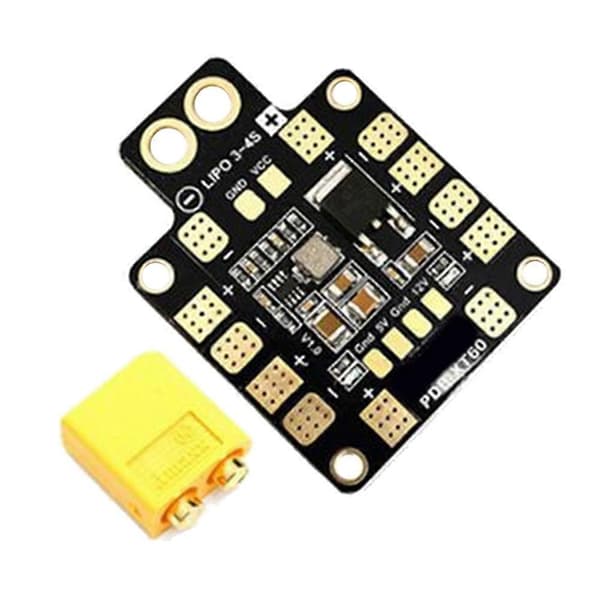

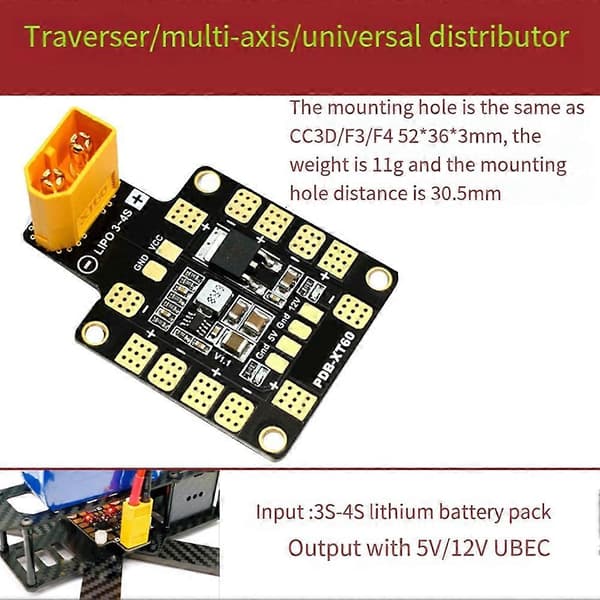

PDB-XT60 er konstrueret til at give den højest mulige ydeevne og pålidelighed i et 36 x 50 mm og 4-lags printkort. Det fordeler strøm fra en LiPo-pakke til 6 ESC'er, samt leverer synkroniserede og regulerede DC 5V-udgange og lineært regulerede DC 12V til strømforsyning af kameraer, servoer, RC-modtager, flycontrollere, videosendere, LED'er osv. Det tilbyder en XT60-fatning til nem tilslutning af LiPo-pakken.

Farve: Sort

Materiale: PCB

Beskrivelse:

Generelt:

Indgangsspændingsområde (3S-4S LiPo-drift): 9 - 18V DC

Regulerede 5V og 12V udgange

LED-strømindikatorer (5V & 12V udgange)

6 ESC-udgange & 1 par VCC/GND-puder

ESC-udgange:

Kontinuerlig strøm: 25A x 4 eller 15A x 6

Spidsstrøm (10 sekunder/minut): 30A x 4 eller 20A x 6

BEC 5V udgang:

Designet til RC-modtagere, flycontrollere, OSD og servoer.

DC/DC synkron buck-regulator.

Spænding: 5,0 +/- 0,1VDC

Kontinuerlig strøm: 2 Ampere (Max. 2,5A 10s/minut)

Udgangsrippel: 40mV (VIn=16V, VOut=5V@2A belastning)

Kortslutningssikker (5 sekunder/minut)

BEC 12V udgang:

Designet til Video TX eller FPV-kamera med lineær regulator.

Batteriet skal være 4S LiPo (13~18V DC)

Spænding: 12,0 +/- 0,3VDC

Kontinuerlig strøm: 500mA (Max. 0,8A 5s/minut)

Kortslutningssikker (2 sekunder/minut)

BEC 12V @ 3S LiPo

Udgangsspænding = 3S LiPo-spænding -1V

Funktioner:

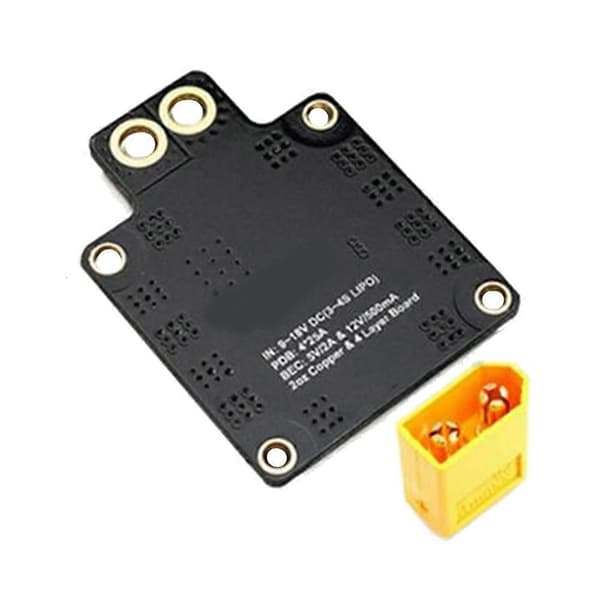

2oz kobber, 4-lags & 1,6 mm printkort.

Indbygget XT60-fatning

I alt 6 par ESC-loddepuder passer til H- eller X-type ramme 5V & 12V udgangs-LED-indikatorer & kortslutningssikker

Produktets udseende, farve og tryk kan variere fra batch til batch, men dette påvirker ikke brugen.

Pakkens indhold:

1 x Power Distribution Board
