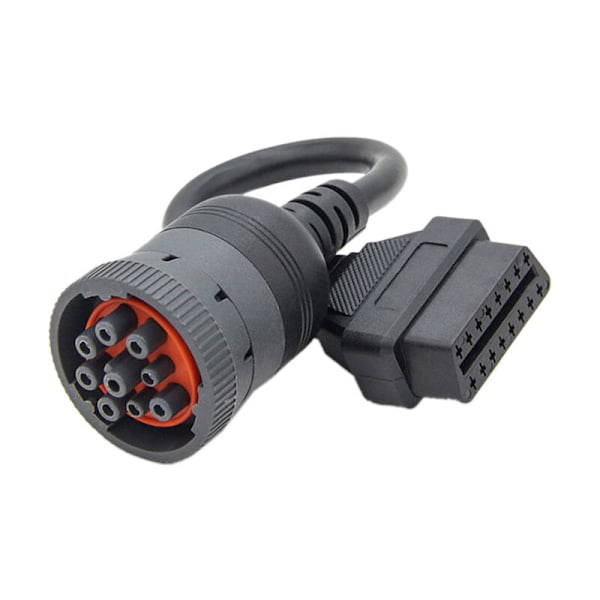

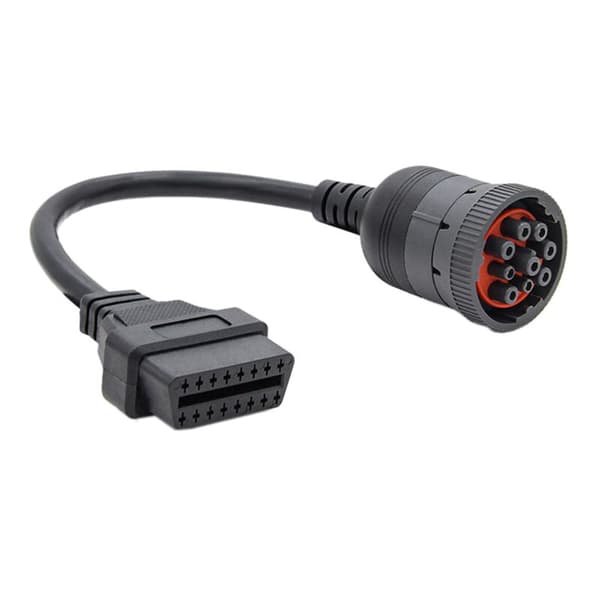

J1939-9Pin til OBD OBD2 OBDII
Den har integreret de grundlæggende diagnosticeringsfunktioner i J1939-protokollerne for tunge køretøjer.
J1939 er den anbefalede praksis for køretøjsbusser, der bruges til kommunikation og diagnosticering mellem køretøjskomponenter.
9-benede Deutsch-hunstik er nu tilgængelige i en række applikationer drevet af: køretøjer (on- og off-road), marine fremdrift, elproduktion og industriel pumpe
Pin B er en strømlinje. Outputtet er 12V 24V eller andre, afhængigt af dit køretøjs strøm. Så sørg for, at dine enheder understøtter dine køretøjers spænding.
Forbindelse: OBD2 16Pin hun til J1939-9Pin
AWG: 26awg
Pin-definition:
Pin A: Jord
Pin B: Strøm, 12V eller 24V, afhængigt af dine lastbilers/køretøjers output.
Pin C: CAN1/J1939+
Pin D: CAN1/J1939-
Pin E: CAN1/J1939 Shield
Pin F: J1708/J1587 Høj
Pin G: J1708/J1587 Lav
Pin H: Nullz
Pin I: Null for J-port på lastbilers/køretøjers stik.
Applikation:
J1939 CAN BUS-diagnosticeringsenhed (til lastbiler);
J1939 carrosseribygger CAN-bus-skærm (til lastbiler);
J1939-grænseflade industriel motordisplayenhed;
ISOBUS-styreenheder;
Universal CAN-bus-controller;
CAN-gateway og bussimulator;
Bemærk:
1) På lastbiler/køretøjer understøtter producenterne design af H- og J-porte til sig selv.
Så vi har placeret Pin H og Pin I Null, er normalt ikke nyttige. Her er Pin I til Port J på lastbiler/køretøjer.
For eksempel, hvis din køretøjsspænding er 24V, skal din GPS-tracker eller andre enheder også understøtte 24V spænding.
Materiale: Plast
Størrelse: 295*40*30mm
Farve: Sort
Pakkens indhold:
1 * 16 Pin til J1939 9 Pin-kabel
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysoptagelse og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
